• Bei Installation der Funkfernbedienung In Räumen
mit elektronischen Leuchtstofflampen (Inverter-
oder Schnellstartlampen) kann die Reichweite der
Fernbedienung kürzer als erwartet sein. Innengeräte
müssen so weit wie möglich von Leuchtstofflampen
entfernt installiert werden.
(2) Verwenden Sie Schwebebolzen für die Installation.
Prüfen Sie, ob die Wand/der Boden das Innengerät
tragen kann. Falls keine ausreichende Tragfähigkeit
besteht, verstärken Sie die Wand/den Boden vor der
Installation des Geräts.
Um Kontakt mit dem Lüfter zu vermeiden, muss die folgende
Vorsichtsmaßnahme ergriffen werden:
- Installieren Sie das Gerät mit Kanal und Gitter, das nur mit
Werkzeugen entfernt werden kann. Das Gerät muss so
installiert werden, dass der Lüfter nicht berührt werden
kann. Wenn der Kanal eine Wartungstafel enthält, darf die
Tafel nur mit Werkzeugen entfernbar sein, um Kontakt mit
dem Lüfter zu vermeiden. Die Schutzvorrichtung muss der
relevanten europäischen und nationalen Gesetzgebung
entsprechen. Bezüglich der Installationshöhe bestehen
keine Beschränkungen.
4. VORBEREITUNGEN VOR DER
INSTALLATION
(1) Stellen Sie sicher, dass der externe statische Druck des
Geräts nicht überschritten wird.
(Der Bereich zur Einstellung des externen statischen
Drucks ist in der technischen Dokumentation aufgeführt.)

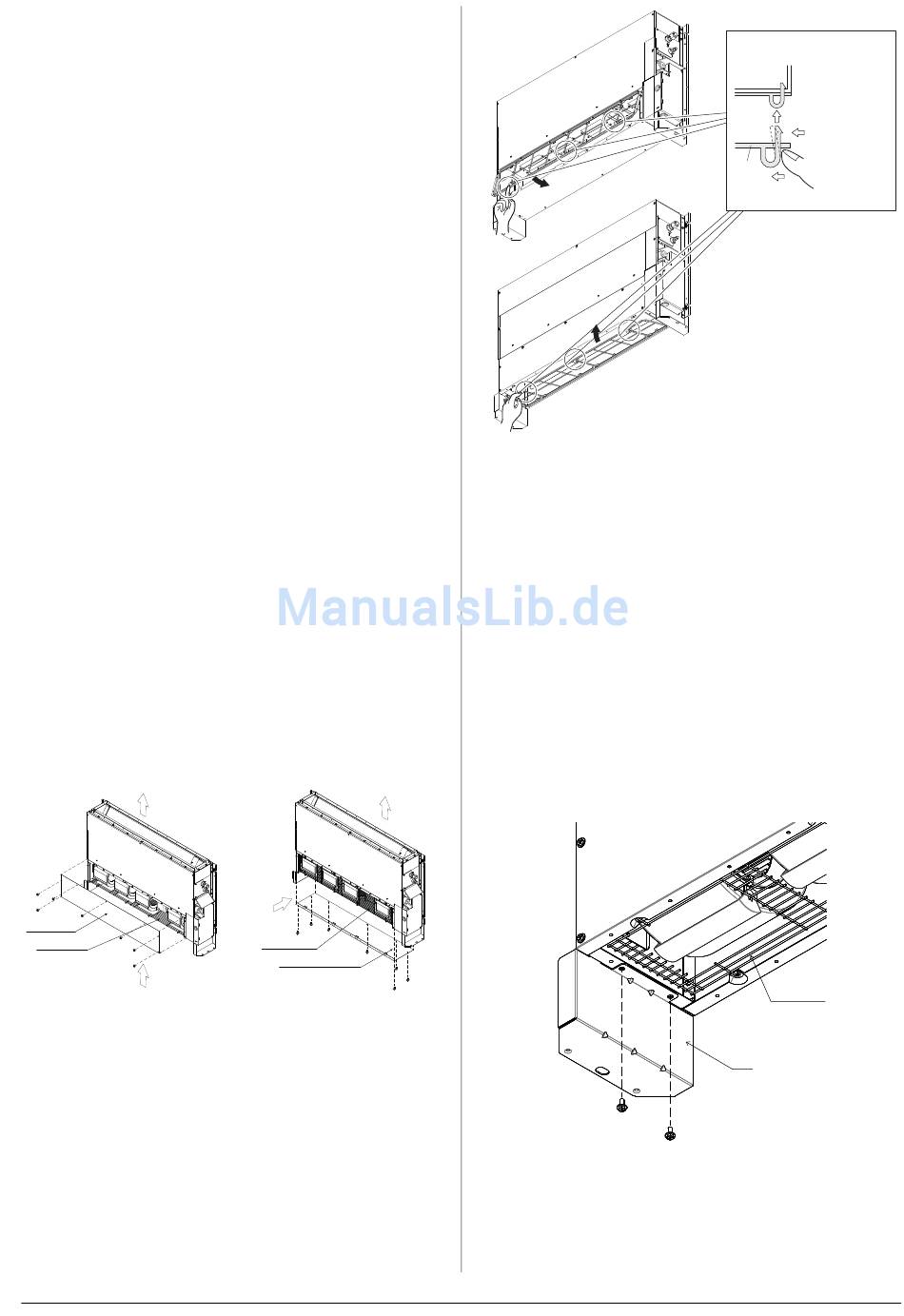

(2) Bei Ansaugung an der Vorderseite:
(1) Entfernen Sie das Schutznetz.
(2) Entfernen Sie die Kammerabdeckung. (7 Positionen)
(3) Entfernen Sie einen Fuß an der gegenüberliegenden
Seite der elektrischen Komponenten (Anweisungen
siehe Seite 4, "Entfernen der Füße").
(4) Bringen Sie die entfernte Kammerabdeckung in der in
Abbildung 2 unten gezeigten Ausrichtung wieder an.
(7 Positionen)
(5) Bringen Sie das Schutznetz an der Vorderseite an.
(6) Bringen Sie ggf. den Fuß wieder an.
(7) Bringen Sie den Luftfilter (Zubehör) wie in der
Abbildung gezeigt an.
(1)
Luftauslass
Kammerab-
deckung
Schutznetz
Lufteinlass
Deutsch
(2)
Luftauslass
Lufteinlass
Schutznetz
Kammerabdeckung
An der Vorderseite
An der Unterseite
■ Entfernen der Füße
Falls die Füße entfernt werden müssen, gehen Sie wie folgt vor:
• Bei Ansaugung an der Unterseite
(1) Bauen Sie den Luftfilter aus.
(2) Lösen Sie die 4 Schrauben, mit denen beide Füße an
der Unterseite des Geräts befestigt sind (siehe erstes
Bild unten).
(3) Lösen Sie die 2 Schrauben an der Seite des Geräts
und entfernen Sie die Füße (siehe zweites Bild unten).
(4) Bringen Sie den Luftfilter wieder an.
• Bei Ansaugung an der Vorderseite
(1) Lösen Sie die 4 Schrauben, mit denen beide Füße an
der Unterseite des Geräts befestigt sind (siehe erstes
Bild unten).
(2) Lösen Sie die 2 Schrauben an der Seite des Geräts
und entfernen Sie die Füße (siehe zweites Bild unten).
(3) Bringen Sie die Schrauben (1) und (2) wieder an der
Kammerabdeckung an.
(1)
Hauptgerät
Drücken Sie
die Biegungen
nach unten
Drücken
und bringen Sie
den Filter am
Hauptgerät an.
Filter
Drücken
Schutznetz
Fuß
(identisch für zweiten Fuß)
(2)
