CE Type Test
No. 2797
BSI
The Netherlands B.V.
Say Building
John M. Keynesplein 9
1066 EP
Amsterdam
Netherlands
1
2
EN795.2012
(Type b)
CE Product Quality Control
No. 2797
BSI
The Netherlands B.V.
Say Building
John M. Keynesplein 9
1066 EP
Amsterdam
Netherlands
1
1
8560018
3.0 m (10 ft.)
8560017
4.0 m (13 ft.)
8560014
4.6 m (15 ft.)
2
8560013
137 cm (54 in.)
601 kg (1,325 lb.)

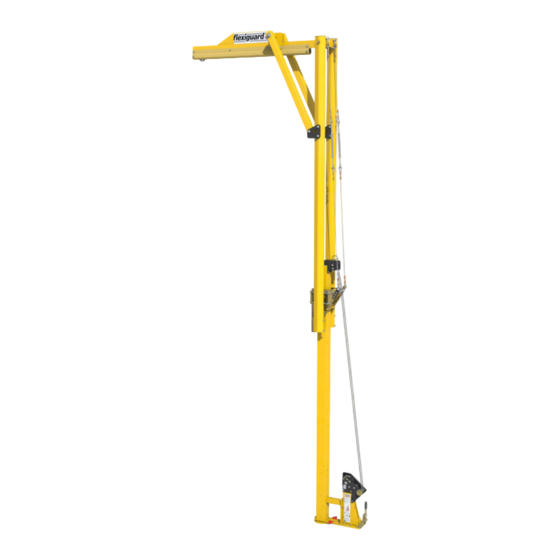

AdjUSTAblE jIb bOOm
Fall Arrest System

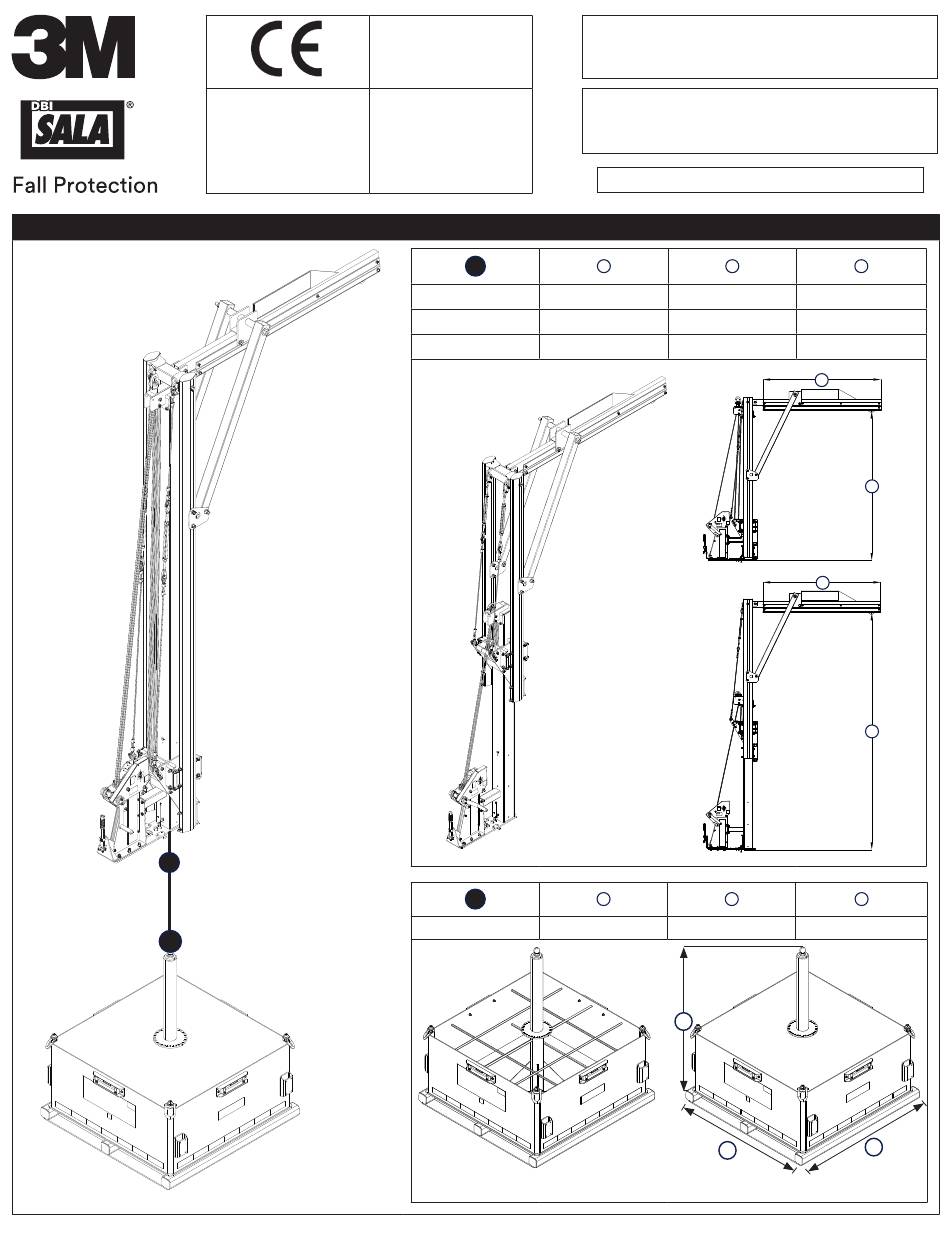

USER INSTRUCTIONS
5903682 Rev. E
PPE Regulation (EU) 2016/425
A
B
4.6 m (15 ft.)
6.0 m (20 ft.)
7.6 m (25 ft.)
A
B
137 cm (54 in.)
C
A
2,703 kg (5,960 lb.)
C
1.5 m (5.0 ft.)
1.5 m (5.0 ft.)
1.5 m (5.0 ft.)
C
A
C
B
C
155 cm (61 in.)
B
© 3M 2019
