Endress+Hauser Soliphant M FTM50 Sicherheitshinweise Seite 7

Soliphant M
Zündschutzart
EEx de IIC T3...T6 / EEx d IIC T3...T6
EEx de [ia] IIC T3...T6 / EEx d [ia] IIC T3...T6
EEx de [ia] IIC T6 / EEx d [ia] IIC T6
Beachten Sie die folgenden Installationshinweise:
– Installations- und Sicherheitshinweise der Betriebsanleitung beachten.
– Gemäß Herstellerangaben und den gültigen Normen und Regeln installieren (z.B. IEC 60079-14).
– Maximale Prozessbedingungen gemäß zugehöriger Betriebsanleitung des Herstellers beachten.
Bei hohen Messstofftemperaturen: Druckbelastbarkeit des Flansches in Abhängigkeit von der Temperatur beachten.
– Gerät über geeignete Kabel- und Leitungseinführungen* bzw. über Rohrleitungssysteme in der Zündschutzart
"Druckfeste Kapselung (Ex d)" anschließen.
* Auswahlkriterien siehe EN 60079, Kapitel 10.3.
– Zur Erhaltung der Gehäuseschutzart IP66/67 Gehäusedeckel und Kabeleinführungen fachgerecht montieren.
Nicht benutzte Einführungsöffnungen mit geeigneten (Ex d) - zugelassenen Verschlussstopfen verschließen.
– Das Gerät so montieren, dass mechanische Beschädigung oder Reibung in der Anwendung ausgeschlossen sind;
insbesondere auf Strömungsverhältnisse und Behältereinbauten achten.
– Verlängerungsrohr des Soliphant M FTM51 abstützen, wenn dynamische Belastung zu erwarten ist.
– Das Gerät so montieren, dass Schlag- und Reibfunken am Aluminiumgehäuse in der Anwendung ausgeschlossen sind.
– Die Geräte nur in solchen Messstoffen einsetzen, gegen die die mediumsberührten Materialien hinreichend beständig sind;
z.B. Prozessanschlussdichtung (siehe Technische Information TI 392F).
– Prozessanschlussdichtung verwenden, die der Temperaturanforderung und Materialverträglichkeit entspricht.
– Beim Anschluss der Kabel auf installationsseitig vorhandene Zugentlastung achten.

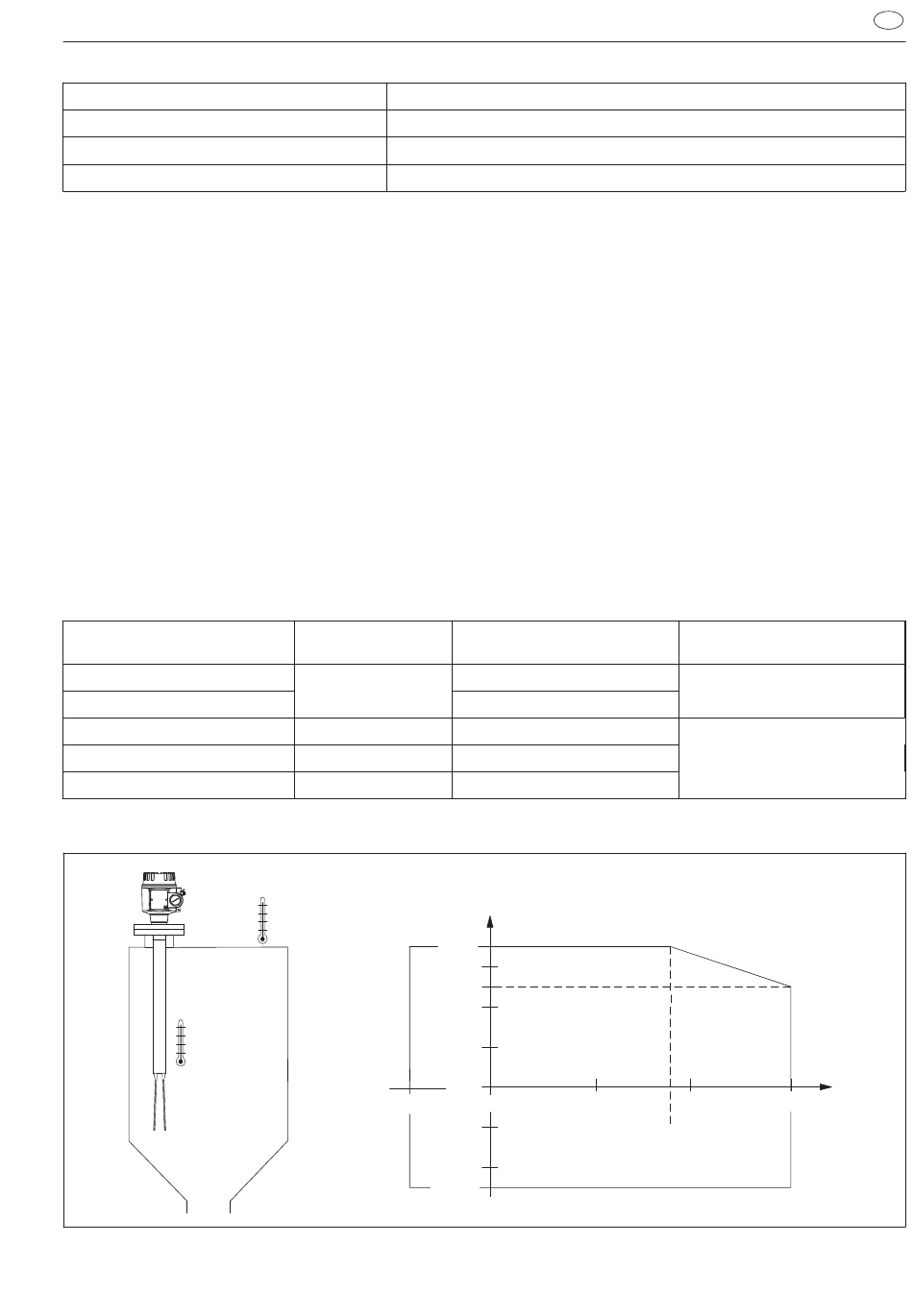

Zuordnung der Umgebungstemperaturen und Prozesstemperaturen zu den Temperaturklassen:
Typ
FTM50, FTM51
FTM52
FTM50, FTM51
FTM50, FTM51
FTM50, FTM51
T
p
Endress+Hauser
für Soliphant M Typ:
FTM50
FTM51
FTM52
Temperaturklasse
T6
T5
T4
T3
T
a
70 °C
50 °C
–50 °C
–50 °C
Messstofftemperatur T
p (process)
(Sensor)
–50 °C... +85 °C
–40 °C... +80 °C
–50 °C...+100 °C
–50 °C...+135 °C
–50 °C...+150 °C
T
a
0 °C
0 °C 50 °C
XA306F-A
Umgebungstemperatur T
(Elektronik)
–50 °C...+70 °C
siehe folgende Temperaturgrafik
100 °C 150 °C
90 °C
de
a (ambient)
T
p
5
