Endress+Hauser Soliphant M FTM50 Sicherheitshinweise Seite 19

Soliphant M
Mode de protection
EEx de IIC T3...T6 / EEx d IIC T3...T6
EEx de [ia] IIC T3...T6 / EEx d [ia] IIC T3...T6
EEx de [ia] IIC T6 / EEx d [ia] IIC T6
Tenir compte des conseils d'installation suivants :
– Tenir compte des conseils d'installation et de sécurité du manuel de mise en service.
– Installer d'après les instructions du fabricant et les normes et règles en vigueur (par ex. CEI 60079-14).
– Tenir compte des conditions de process maximales en fonction du manuel de mise en service correspondant du fabricant.
Dans le cas de températures élevées : tenir compte de la résistance à la pression de la bride en fonction de la
température.
– Raccorder l'appareil à l'aide d'entrées de câble ou de systèmes de conduites* ou de systèmes de conduites appropriés
en mode de protection "Antidéflagrant (Ex d)".
* Critères de sélection voir EN 60079, chapitre 10.3.
– Pour garantir le maintien du mode de protection du boîtier IP66/67, monter le couvercle du boîtier et les entrées de câble
dans les règles de l'art. Occulter les entrées de câble non utilisées à l'aide de bouchons appropriés (Ex d) et agréés.
– Monter l'appareil de manière à ce que les dommages mécaniques ou frottements soient exclus au cours de l'application;
tenir notamment compte des conditions d'écoulement et des élements internes au réservoir.
– Arrimer le tube prolongateur du Soliphant M FTM51 si une contrainte dynamique est à prévoir.
– Monter l'appareil de manière à ce que des étincelles par choc ou friction au boîtier aluminium soient exclues lors de
l'application.
– Utiliser les appareils seulement dans les produits pour lesquels les matériaux suivants offrent une compatibilité suffisante;
par ex. joint raccord process (voir Information technique TI 392F).
– Utiliser un joint de raccord process qui satisfait aux exigences de température et à la compatibilité avec le produit.
– Lors du raccordement des câbles, veiller à la présence d'une décharge de traction côté installation.

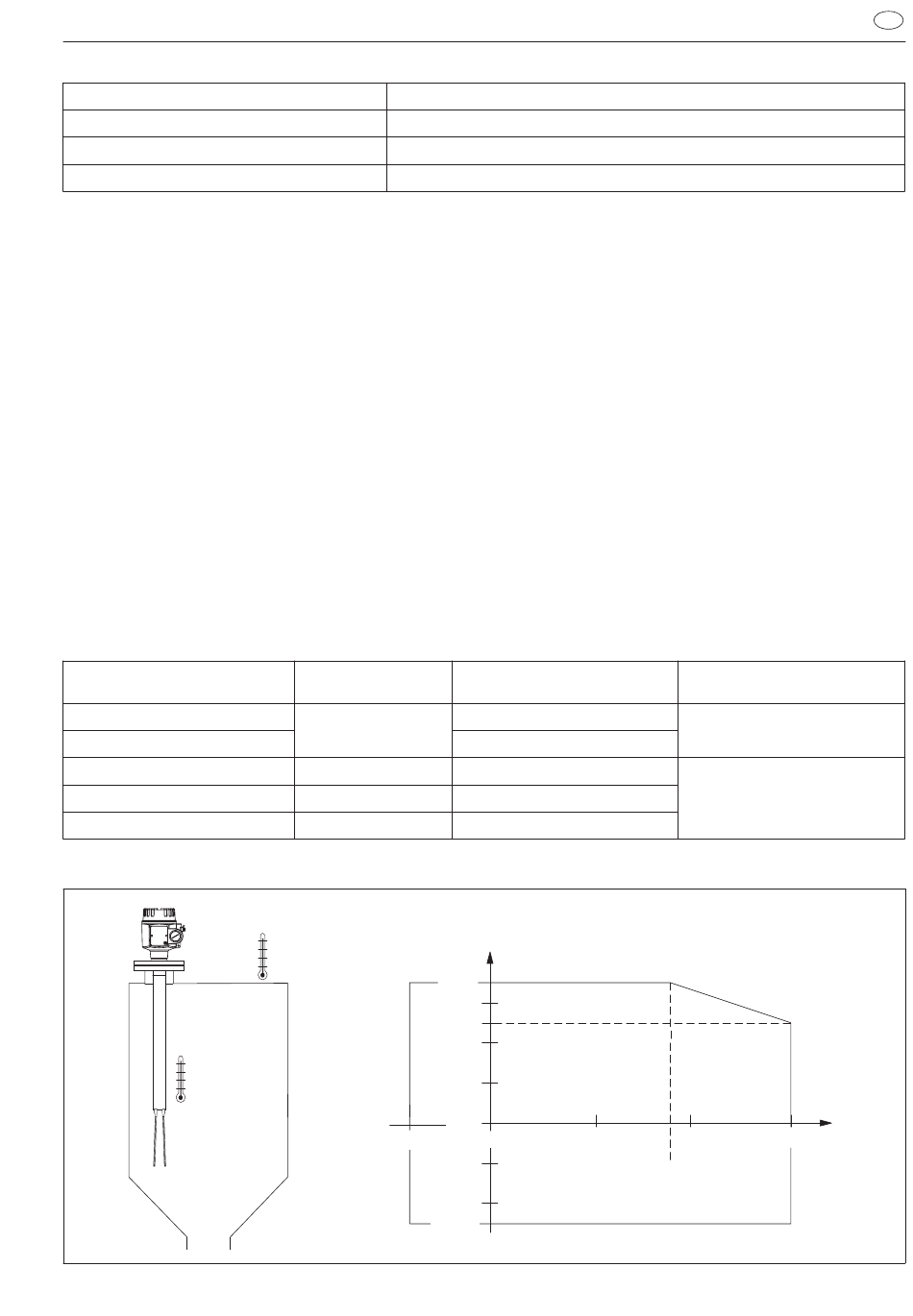

Attribution des températures ambiantes et de process aux classes de température :
Type
FTM50, FTM51
FTM52
FTM50, FTM51
FTM50, FTM51
FTM50, FTM51
T
p
Endress+Hauser
pour Soliphant M Type:
FTM50
FTM51
FTM52
Classe de température
T6
T5
T4
T3
T
a
70 °C
50 °C
–50 °C
–50 °C
Température du produit T
p (process)
(Capteur)
–50 °C... +85 °C
–40 °C... +80 °C
–50 °C...+100 °C
–50 °C...+135 °C
–50 °C...+150 °C
T
a
0 °C
0 °C 50 °C
XA306F-A
Température ambiante T
(Electronique)
–50 °C...+70 °C
Voir graphique
des températures suivant
100 °C 150 °C
90 °C
fr
a (ambient)
T
p
5
