SEITE 18
INBETRIEBNAHME DNC 800 / DNC 900
X2
X2 rel
X5, X6
R

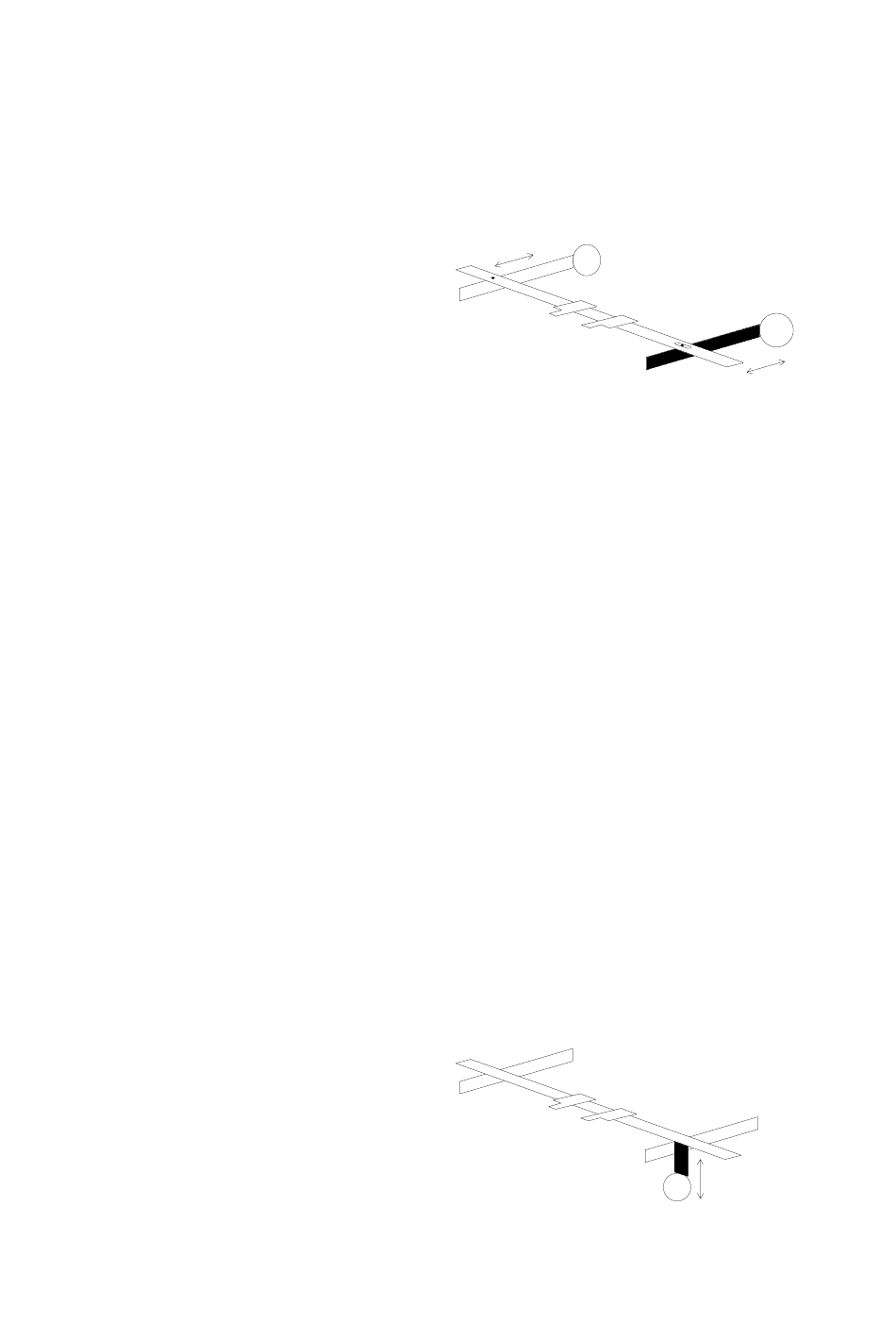

Gleichartiger Anschlag wie X. Physisch von X
getrennt, hat X2 meistens den gleichen Hub wie
X.
Programmierung und Anzeige erfolgen im
Absolutmodus.
Die Position ist separat programmierbar oder
wird durch die DNC berechnet.
(Parallelbiegung)
X
MX
Spezifische Funktionen der Achse:
gleich wie X.
Beispiel 1:
SOLL X 500.0
IST
SOLL X2 500.0
IST
Entspricht einem Parallelanschlag.
Beispiel 2:
SOLL X 500.0
IST
SOLL X1 480.0
IST
Entspricht einem Anschlag, der 20 mm näher
an der Matrize steht als der X-Anschlag.
Wie X2, aber die Position wird im
Absolutmodus angezeigt.
Beispiel 1:
SOLL X 500.0
IST
SOLL X2
0.0
IST
Entspricht einem Parallelanschlag.
Beispiel 2:
SOLL X 500.0
IST
SOLL X1 - 20.0
IST
Entspricht einem Anschlag, der 20 mm näher
an der Matrize steht als der X-Anschlag.
Zusätzliche, frei programmierbare Achse.
Verschiebung der Höhe der Anschlagfinger.
Die Höhen sind programmierbar oder werden
durch die DNC berechnet (Parallelbiegung).
Spezifische Funktionen der Achse:
- Verzögerung des Achsenstartes
- Matrizesicherheit
MX2
X2
X2 rel
500.0
500.0
500.0
480.0
500.0
0.0
500.0
- 20.0
R
MR
