Um das Referenzmass zu prüfen:
! Betriebsart Manuell
! Spitze des Stempels auf die horizontale Oberfläche der Matrize setzen
(Achtung auf den Druck des laufenden Satzes).
! Wert auf dem Y-Zähler ablesen. Dieser Wert muss mit dem
Referenzmass REF Y des verwendeten Werkzeuges übereinstimmen.
Wenn nicht, muss der Wert der Stempelhöhe oder der Matrizenhöhe
korrigiert werden (siehe weiter unten).
Wenn est nicht möglich ist wie oben vorzugehen, kann man ein dickes
Blechstück (es darf sich nicht biegen!) oder eine kalibrierte Unterlage (Klotz)

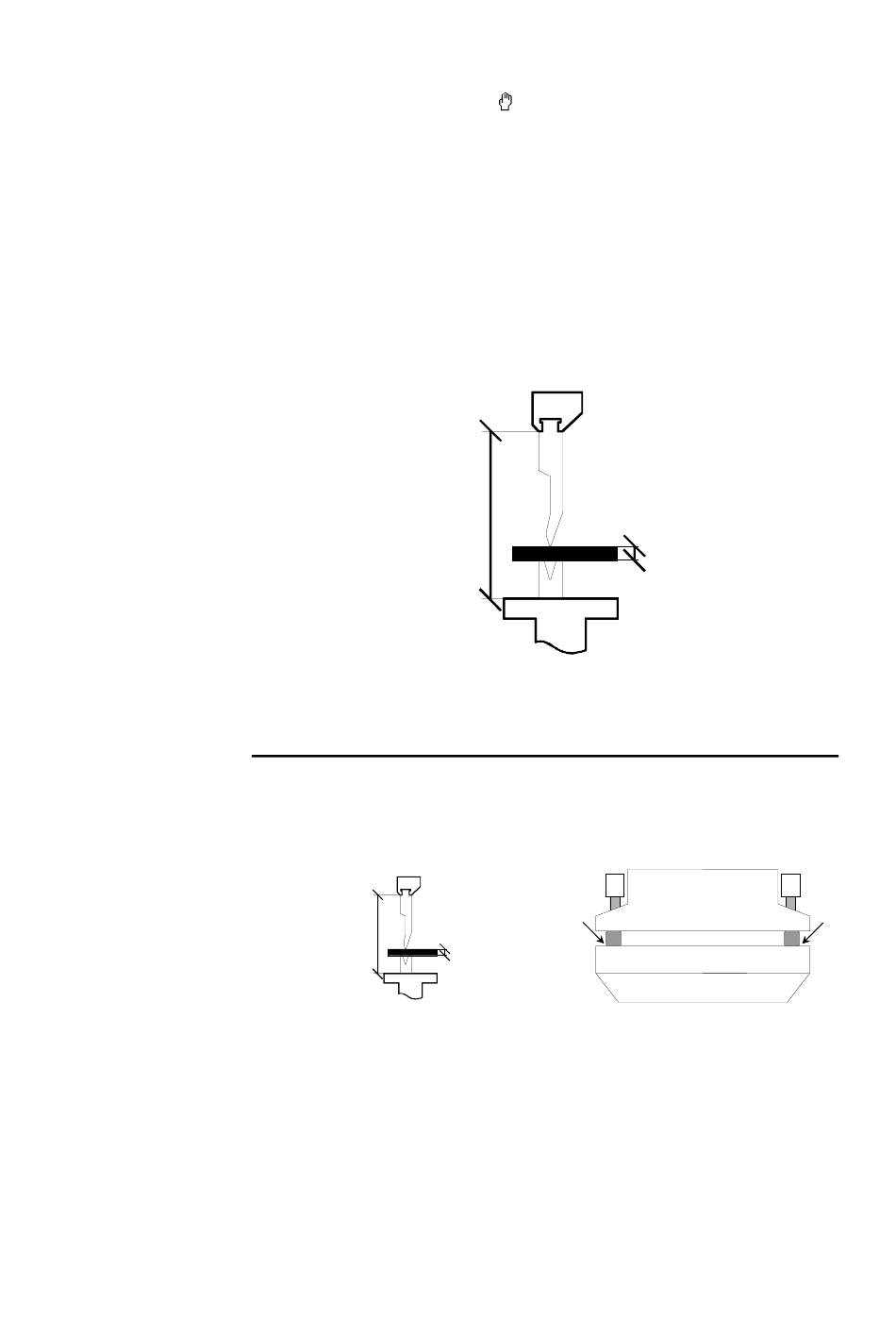

zwische Stempel und Matrize setzen. (Siehe nachstehende Skizze)
Man muss dann den Wert der Blechdicke oder die Klotzhöhe zum Erhalt von
REF Y vom gemessenen Wert abziehen.
Ref. Y =
Y-Mass - Blechstärke
R
-K
EFERENZ
LÖTZE
Zur Eichung der Maschine unter Druck benötigen Sie in den folgenden
Vorgängen zwei Referenzklötze mit genauer Höhe (z.B.10.00mm ±0.01%).
Ref. Y =
Y-Mass - Blechstärke
Diese Klötze werden als Basis zur Bestimmung der Nullpunkte des Stössels,
unter jeden Druckzylinder gestellt.
Der Druck darf nur schwach sein, um Tisch oder Stössel nicht mit den
Klötzen zu markieren.
.wählen
Min Blechstärke 10mm. oder
mehr je nach V-Öffnung
oder
ERSTES VORGEHEN
Min Blechstärke 10mm. oder
mehr je nach V-Öffnung
SEITE 35
