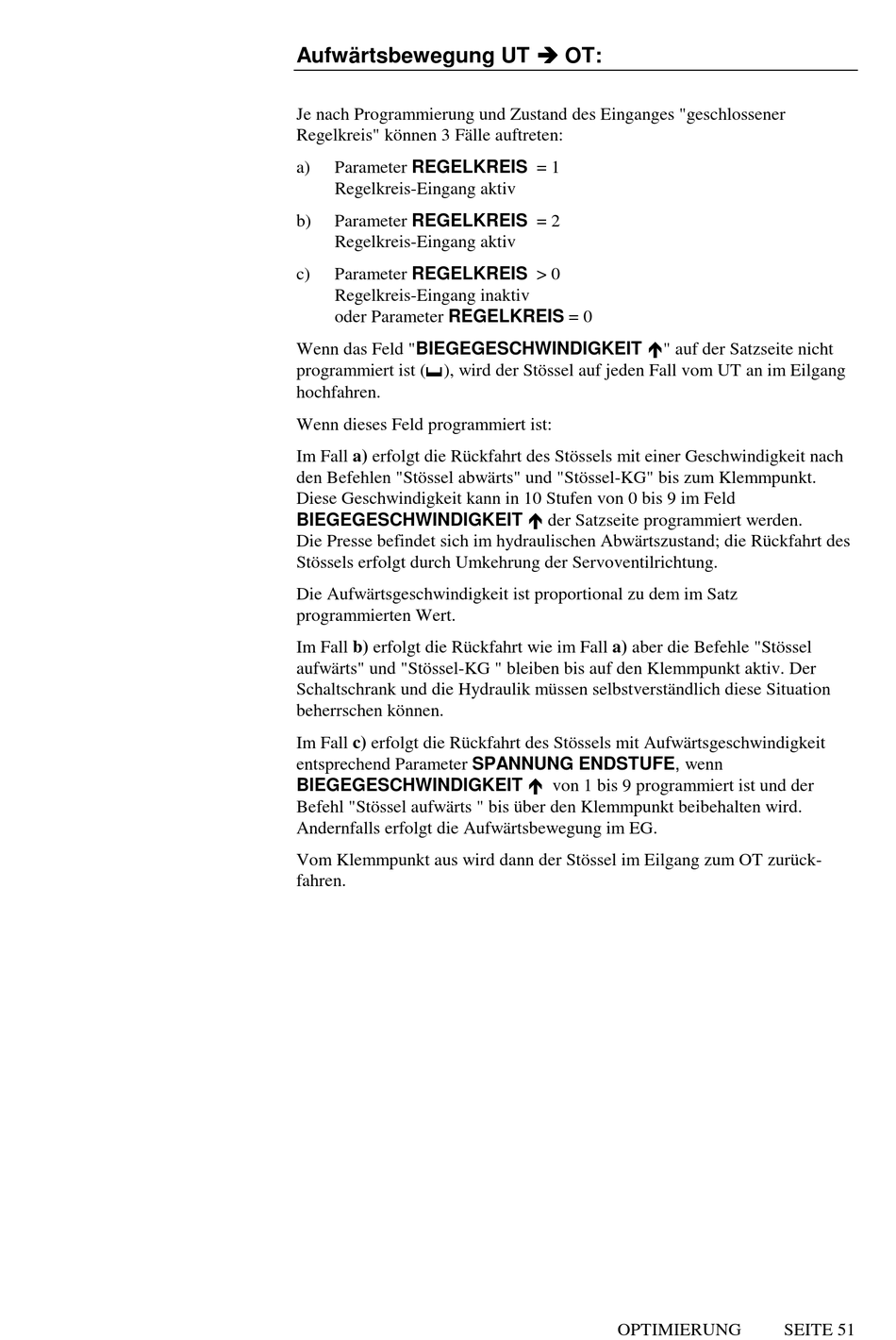

Aufwärtsbewegung UT $
Je nach Programmierung und Zustand des Einganges "geschlossener
Regelkreis" können 3 Fälle auftreten:
Parameter REGELKREIS = 1
a)
Regelkreis-Eingang aktiv
Parameter REGELKREIS = 2
b)
Regelkreis-Eingang aktiv
c)
Parameter REGELKREIS > 0
Regelkreis-Eingang inaktiv
oder Parameter REGELKREIS = 0
Wenn das Feld "BIEGEGESCHWINDIGKEIT #" auf der Satzseite nicht
programmiert ist ( ), wird der Stössel auf jeden Fall vom UT an im Eilgang
hochfahren.
Wenn dieses Feld programmiert ist:
Im Fall a) erfolgt die Rückfahrt des Stössels mit einer Geschwindigkeit nach
den Befehlen "Stössel abwärts" und "Stössel-KG" bis zum Klemmpunkt.
Diese Geschwindigkeit kann in 10 Stufen von 0 bis 9 im Feld
BIEGEGESCHWINDIGKEIT # der Satzseite programmiert werden.
Die Presse befindet sich im hydraulischen Abwärtszustand; die Rückfahrt des
Stössels erfolgt durch Umkehrung der Servoventilrichtung.
Die Aufwärtsgeschwindigkeit ist proportional zu dem im Satz
programmierten Wert.
Im Fall b) erfolgt die Rückfahrt wie im Fall a) aber die Befehle "Stössel
aufwärts" und "Stössel-KG " bleiben bis auf den Klemmpunkt aktiv. Der
Schaltschrank und die Hydraulik müssen selbstverständlich diese Situation
beherrschen können.
Im Fall c) erfolgt die Rückfahrt des Stössels mit Aufwärtsgeschwindigkeit
entsprechend Parameter SPANNUNG ENDSTUFE, wenn
BIEGEGESCHWINDIGKEIT # von 1 bis 9 programmiert ist und der
Befehl "Stössel aufwärts " bis über den Klemmpunkt beibehalten wird.
Andernfalls erfolgt die Aufwärtsbewegung im EG.
Vom Klemmpunkt aus wird dann der Stössel im Eilgang zum OT zurück-
fahren.
$ OT:
$ $
OPTIMIERUNG
SEITE 51
