CYBELEC DNC 80 Inbetriebnahme Seite 25

X
X1
X1 abs

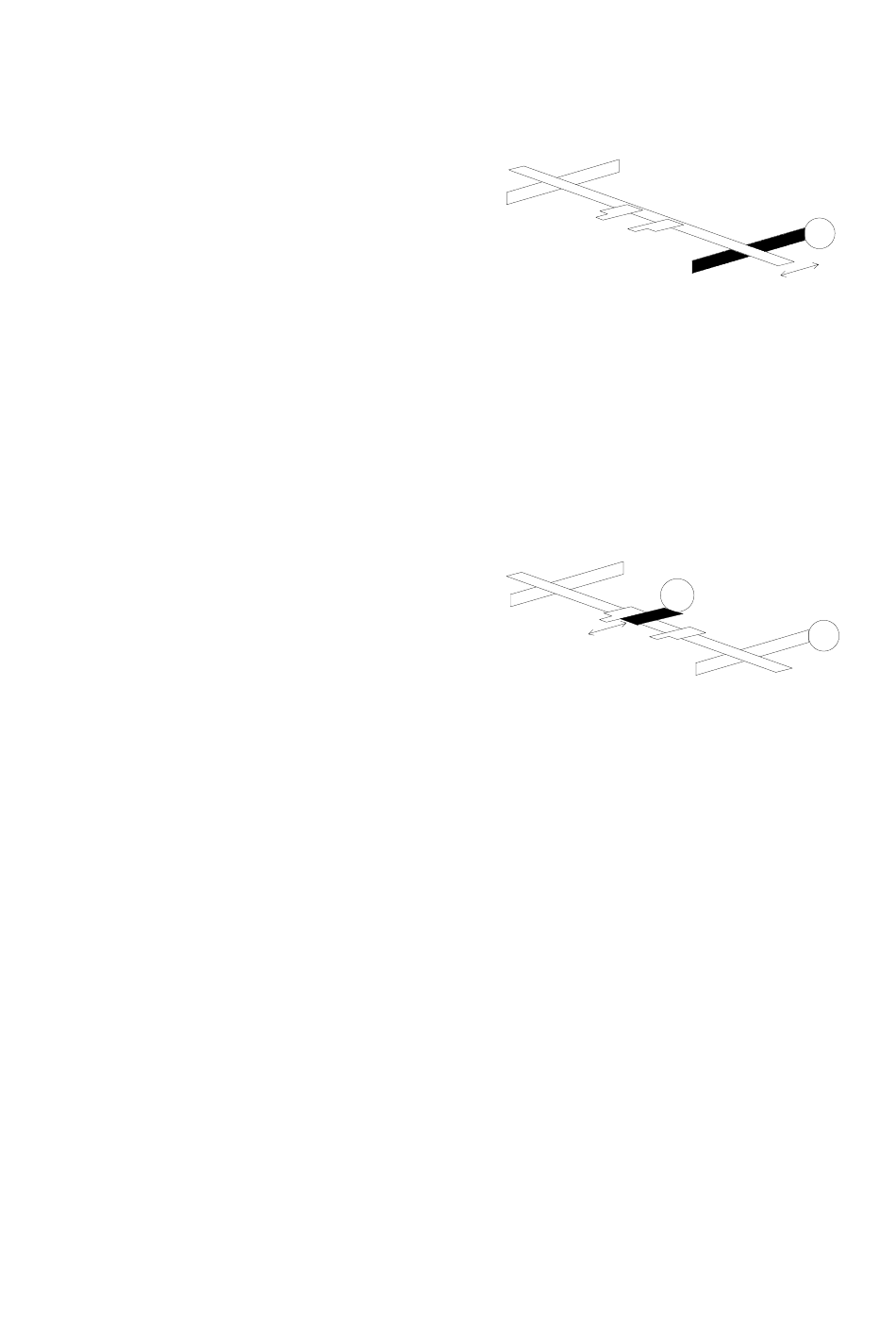

Hinterer Anschlag. Dieser ist der
Hauptanschlag und muss konfiguriert werden
wenn eine weitere X-Achse (X1 oder X2)
gewünscht wird.
Spezifische Funktionen der Achse:
- Rückzug X
- Start-Verzögerung der Achse
- Matrizensichereit
Ist nur möglich wenn X programmiert ist.
Motorisierter Anschlag , meistens mit einer
geringen Verschiebungsmöglichkeit. (ca 150
mm).
Diese Achse verschiebt sich entlang der X -
Achse und ihre Verschiebung ist daher relativ
zur
MX1
X1
Spezifische Funktionen der Achse:
gleich wie X.
Beispiel 1:
SOLL X 500.0
SOLL X1 0.0
Entspricht einem Parallelanschlag.
Beispiel 2:
SOLL X 500.0
SOLL X1 - 20.0
Entspricht einem Anschlag der 20 mm näher an
der Matrize steht als der X-Anschlag .
Wie X1, aber die Position wird im
Absolutmodus angezeigt.
Beispiel 1:
SOLL X 500.0
SOLL X1 500.0
Entspricht einem Parallelanschlag.
Beispiel 2:
SOLL X 500.0
SOLL X1 480.0
Entspricht einem Anschlag, der 20 mm näher
an der Matrize steht als der X-Anschlag.
INBETRIEBNAHME
MX
X
S
MX
IST 500.0
IST 0.0
IST 500.0
IST - 20.0
IST 500.0
IST 500.0
IST 500.0
IST 480.0
SEITE 17
