INSTALLATION
TTL 9.5 I | TTL 13.5 I

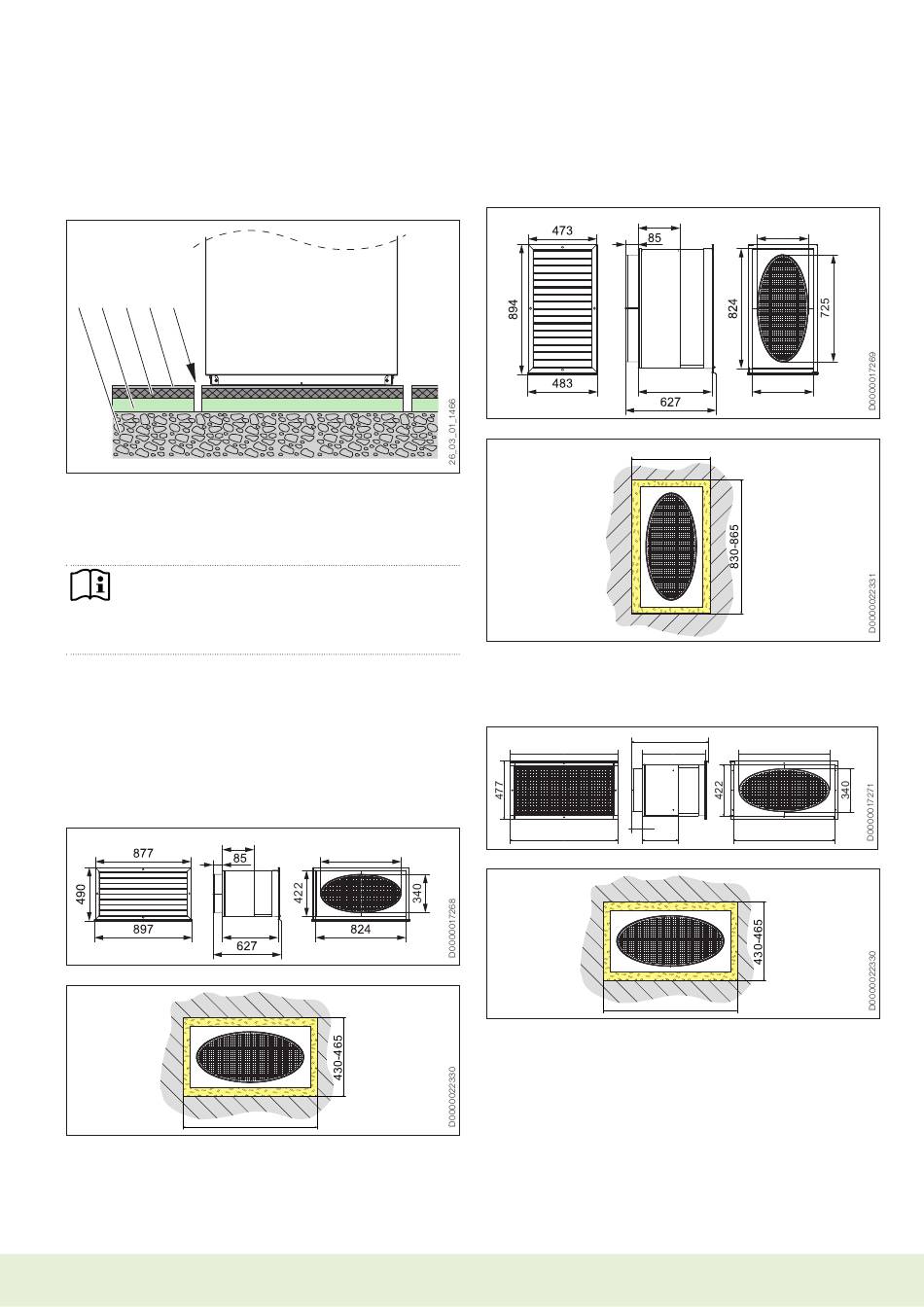

f Entkoppeln Sie die Aufstellfläche um die Wärmepumpe
herum durch eine Aussparung. Verschließen Sie anschlie-
ßend die Aussparung mit einem wasserundurchlässigen und
schallentkoppelten Material z. B. Silikon.
1
2
3
4
5
1 Betondecke
2 Trittschalldämmung
3 Schwimmender Estrich
4 Fußbodenbelag
5 Aussparung
Hinweis
Maß- und Positionsangaben zu den Lufteintritts- und
Luftaustrittsöffnungen sowie den Durchführungen der
Wasser- und Elektroinstallationsleitungen finden Sie in
Kapitel „Technische Daten / Maße und Anschlüsse".
10.2.4 Wanddurchführung
f Verwenden Sie zur Durchführung durch die Wand unsere
Wanddurchführung (siehe Kapitel „Gerätebeschreibung /
Weiteres Zubehör").
AWG 560 H
Durch eine Außenwand ins Freie mit einer horizontalen
Wanddurchführung
290
510
830-865
www.tecalor.de
AWG 560 V
Durch eine Außenwand ins Freie mit einer vertikalen
Wanddurchführung
AWG 560 L
Durch eine Kellerwand in einen Schacht mit einer
horizontalen Wanddurchführung
725
290
510
430-465
625
881
510
85
878
290
830-865
TTL 9.5, TTL 13.5
340
422
725
824
9
