INSTALLATION
TTL 9.5 I | TTL 13.5 I

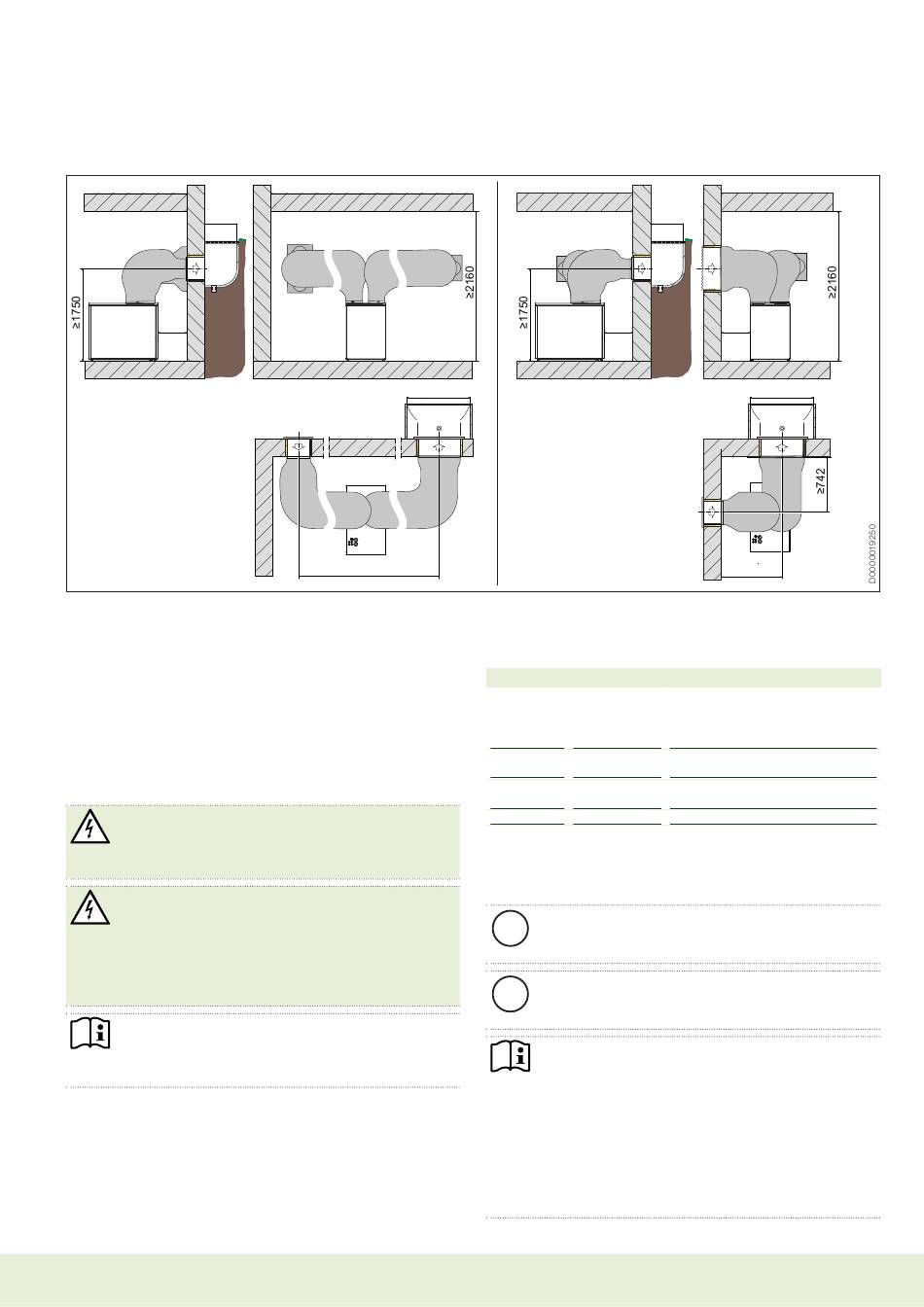

Luftführung mit Schacht: Durch eine Außenwand | Durch zwei Außenwände über Eck
≥600
≥300
Mauerwerk dämmen
Stellen Sie sicher, dass zwischen dem Mauerwerk und den
Schlauchanschlussplatten oder Wanddurchführungen keine Käl-
tebrücken entstehen. Kältebrücken können zu einer Kondensat-
bildung im Mauerwerk führen.
f Bringen Sie zwischen dem Mauerwerk und den Schlauchan-
schlussplatten oder Wanddurchführungen bei Bedarf eine
geeignete Dämmung an.

10.2.5 Elektroinstallation

WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten entsprechenden nationalen und regio-
nalen Vorschriften aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fes-
ter Anschluss möglich. Das Gerät muss über eine
Trennstrecke von mindestens 3  mm allpolig vom
Netzanschluss getrennt werden können. Diese An-
forderung wird von Schützen, LS-Schaltern, Siche-
rungen usw. übernommen.
Hinweis
Die angegebene Spannung muss mit der Netzspannung
übereinstimmen.
f Beachten Sie das Typenschild.
www.tecalor.de
≥1000
≥3000
f Verlegen Sie die entsprechenden Leitungsquerschnitte. Be-
achten Sie die nationalen und regionalen Vorschriften.
Absicherung Zuordnung
16 A
3x B 16 A
3x B 16 A
1x B 16 A
Die elektrischen Daten sind im Kapitel „Technische Daten" auf-
geführt. Für die BUS-Leitung benötigen Sie ein Kabel J-Y (St)
2x2x0,8 mm².
!
!
≥600
≥300
Leitungsquerschnitt
2,5 mm²
1,5 mm² bei nur zwei belasteten Adern
und Verlegung auf einer Wand oder im
Elektroinstallationsrohr auf einer Wand.
Verdichter
2,5 mm²
(3-phasig)
elektrische Not-/
2,5 mm²
Zusatzheizung
Steuerung
1,5 mm²
Sachschaden
Sichern Sie die drei Stromkreise für das Gerät, die Steue-
rung und die elektrische Not-/Zusatzheizung getrennt ab.
Sachschaden
Sichern Sie die Steuerleitung des Gerätes gemeinsam mit
dem Wärmepumpen-Manager ab.
Hinweis
Das Gerät enthält einen Frequenzumrichter für den dreh-
zahlgeregelten Verdichter. Im Fehlerfall können Frequenz-
umrichter Fehlergleichströme verursachen. Wenn Feh-
lerstrom-Schutzeinrichtungen vorgesehen sind, müssen
diese allstromsensitive Fehlerstrom-Schutzeinrichtungen
(RCD) vom Typ B sein.
Ein Fehlergleichstrom kann Fehlerstrom-Schutzeinrich-
tungen vom Typ A blockieren.
f Stellen Sie sicher, dass die Spannungsversorgung
für das Gerät von der Hausinstallation getrennt ist.
≥500
≥1000
≥1119
TTL 9.5, TTL 13.5
11
