5. Arbeitsweise
KOBOLD Bypass-Niveaugrenzwertgeber werden zur Überwachung von Grenz-
ständen in Tanks oder Behältern eingesetzt. Sie werden über Montagebleche
und -bänder fest mit dem Bypass-Niveaustandsanzeiger Typ NBK verbunden und
sind innerhalb der Messlänge des NBK-Gerätes beliebig auf dem Bypassrohr
verschiebbar. Die Reedkontakte in den Grenzwertgebern NBK-R und NBK-
RV/RN reagieren bistabil und werden durch den magnetischen Schwimmer im
NBK-Rohr während des Vorbeifahrens geschaltet. An das Bypassrohr können ein
oder mehrere Grenzkontakte angebracht werden.
NBK-RN/RV
Ihr Schaltverhalten ist bistabil. Bei Stromausfall und –wiederkehr ist der
Schaltzustand durch magnetische Speicherung stets aktuell. Auch für den
Einsatz in Anlagen mit starken Vibrationen ist dieser Schalter aufgrund des
massearmen Schaltelements gut geeignet.
Der Grenzschalter Typ NBK-RV200Nx besitzt einen Reed-Kleinsignalschalter für
geringe AC/DC-Spannungen. Typ NBK-RN200Nx enthält zusätzlich eine
Widerstandsbeschaltung konform zu Zweileitersensoren nach EN 60947-5
(NAMUR).
NBK-R K12/0224
1
2

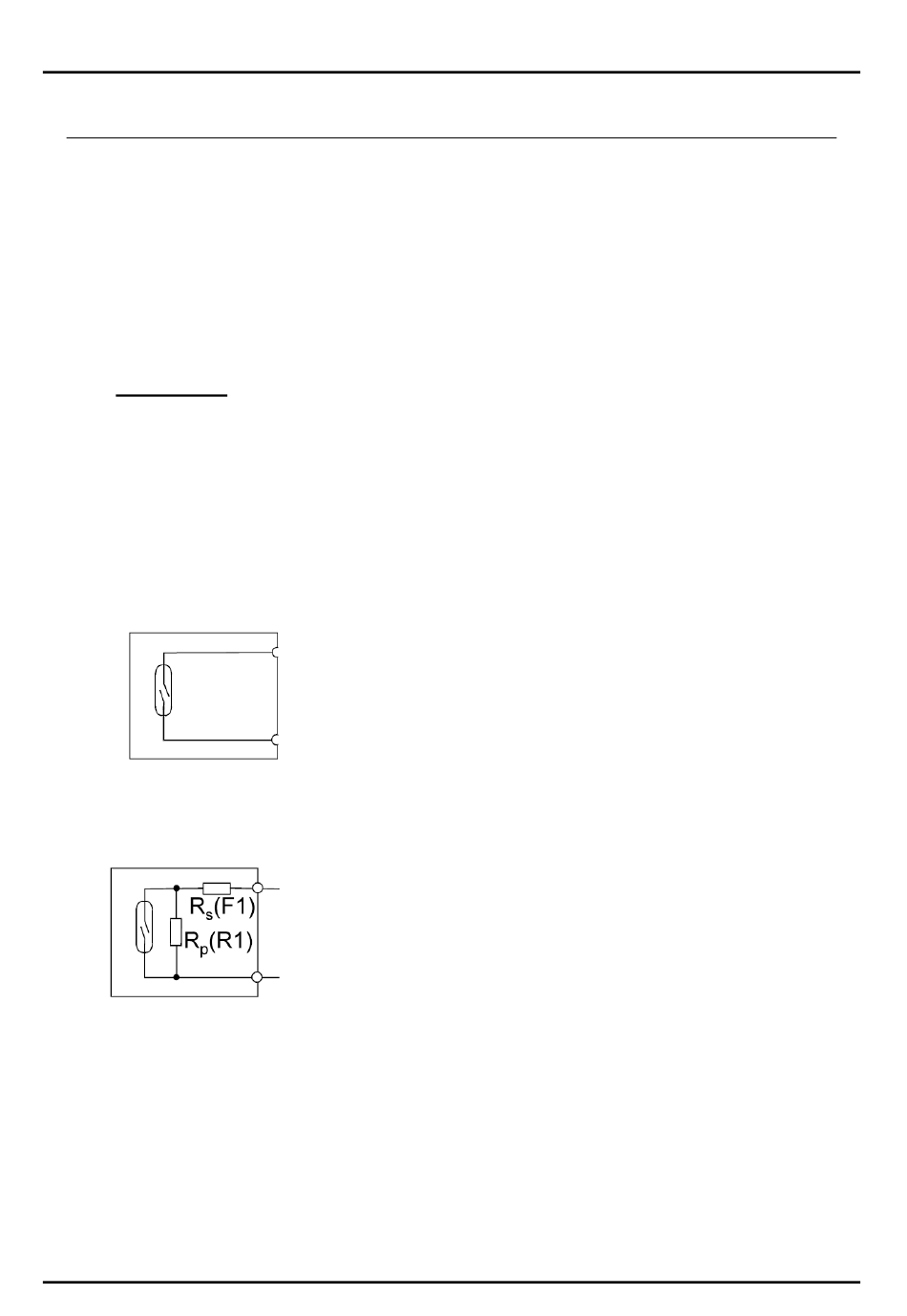

Abb.1: Prinzipschaltbild NBK-RV200NO/NC
3
2
Abb.2: Prinzipschaltbild NBK-RN200NO/NC
