Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums und der Seriennummer bei uns kostenlos per E- Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com...
NBK-Rxx 2.2 Gefahrenhinweise Die folgenden Hinweise dienen einerseits ihrer persönlichen Sicherheit und andererseits der Sicherheit vor Beschädigung des beschriebenen Produkts oder angeschlossener Geräte. Sicherheitshinweise und Warnungen zur Abwendung von Gefahren für Leben und Gesundheit von Benutzern oder Instandhaltungspersonal, bzw. zur Vermeidung von Sachschäden, werden in dieser Dokumentation durch die hier definierten Zeichen hervorgehoben.
NBK-Rxx 3. Kontrolle der Geräte Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand verschickt. Sollte ein Schaden am Gerät sichtbar sein, so empfehlen wir eine genaue Kontrolle der Lieferverpackung. Im Schadensfall informieren Sie bitte sofort den Paketdienst/Spedition, da die Transportfirma die Haftung für Trans- portschäden trägt.

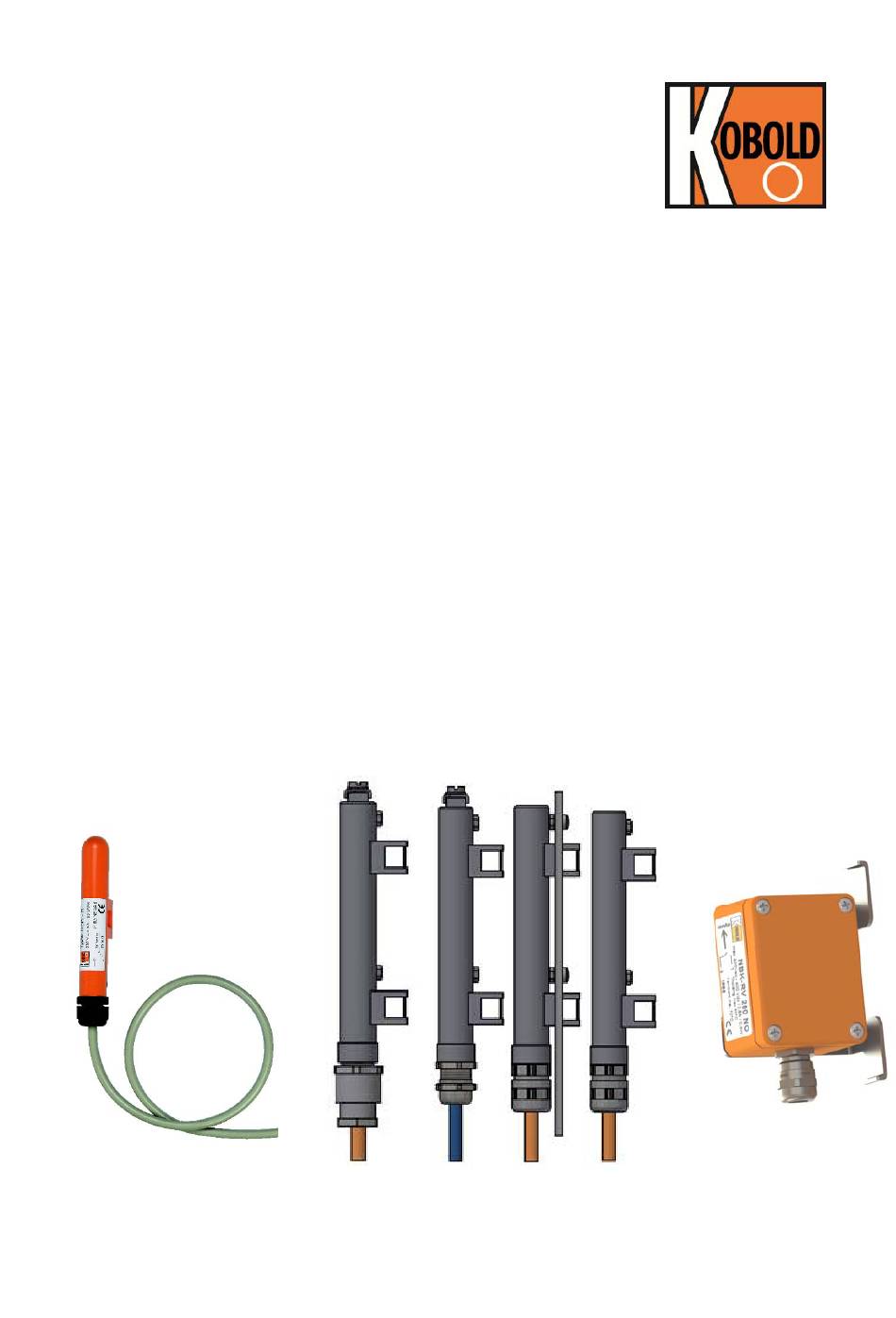

NBK-Rxx 5. Arbeitsweise KOBOLD Bypass-Niveaugrenzwertgeber werden zur Überwachung von Grenz- ständen in Tanks oder Behältern eingesetzt. Sie werden über Montagebleche und -bänder fest mit dem Bypass-Niveaustandsanzeiger Typ NBK verbunden und sind innerhalb der Messlänge des NBK-Gerätes beliebig auf dem Bypassrohr verschiebbar.
NBK-Rxx 6. Mechanischer Anschluss NBK-R/RM Grenzwertgeber (NBK-R, NBK-RM) mitgelieferten Spannband auf der Gegenseite der Rollen- anzeige am Bypassrohr befestigen und festspannen. Die Höhe der Schaltkontakte kann frei gewählt werden. Der Kabelanschluss muss nach unten zeigen. Der Schalter muss fest am Standrohr anliegen. Wegen technischen Anpassungen kann es beim Einbau von neuen Kontakten in eine bestehende Anlage zu Funktionsproblemen kommen.
Seite 8
NBK-Rxx NBK-RN/RV Die Montage des Grenzwertgebers NBK-RN/RV erfolgt mittels der beiliegenden Rohrschellen. Die Kabelverschraubung muss immer nach unten zeigen. Der Schaltpunkt liegt etwa auf halber Gehäusehöhe. Die Hitzeschutzplatte befindet sich zwischen Gehäuse und den Rohrschellen. Ab Werk sind die Schalter auf die jeweilige Schaltlogik NO (Schließer) bzw. NC (Öffner) konfiguriert.
Seite 9
NBK-Rxx AUS (Kontakt offen) Füllstand EIN (Kontakt zu) Funktion NC: Pfeil auf der Leiterplatte muss nach oben zeigen Montage NBK-RN200NC und NBK-RV200NC NBK-Rxx K15/0225 Seite 9...
NBK-Rxx 7. Elektrischer Anschluss Die zulässigen elektrischen Grenzdaten des Grenzwert¬gebers be¬achten. Hinweis Maximale elektrische Betriebsdaten für nicht induktive Lasten: Schalter Typ Schaltspannung Max. Max. in der Schaltstrom Schaltleistung Anwendung NBK-R, NBK-RM, NBK-RS, 230 VAC 0,25 A 60 VA NBK-RH 110 VAC 0,5 A 60 VA 24 VDC...
NBK-Rxx 8. Inbetriebnahme Inbetriebnahme der elektrischen Grenzwertgeber Funktion Damit die Schaltfunktion dem Anschlussplan bzw. u. g. Tabelle entspricht, muss der Schwimmer den Schalter einmal in beiden Richtungen überfahren. Beim direkten Aufschalten einer Alarmlampe wird dieser Punkt häufig nicht beachtet und es wird angenommen, der Schalter sei defekt. Nach Überfahren des Schalters ist dieser betriebsbereit und bedarf keiner Wartung.
Seite 15
NBK-Rxx Schaltzustand bei Schwimmer unterhalb des Kontaktes NBK-RN NO Füllstand Level NBK-RN NC Füllstand Level NBK-RV NO Füllstand NBK-RV NO Füllstand Hysterese Als Hysterese bezeichnet man die Differenz zwischen Ein- und Ausschaltpunkt des Kontaktes. Durch werkseitige Abstimmung von Schwimmermagnet und Kontaktstärke erhält eine...
NBK-Rxx 9. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 10. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 11. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ...
