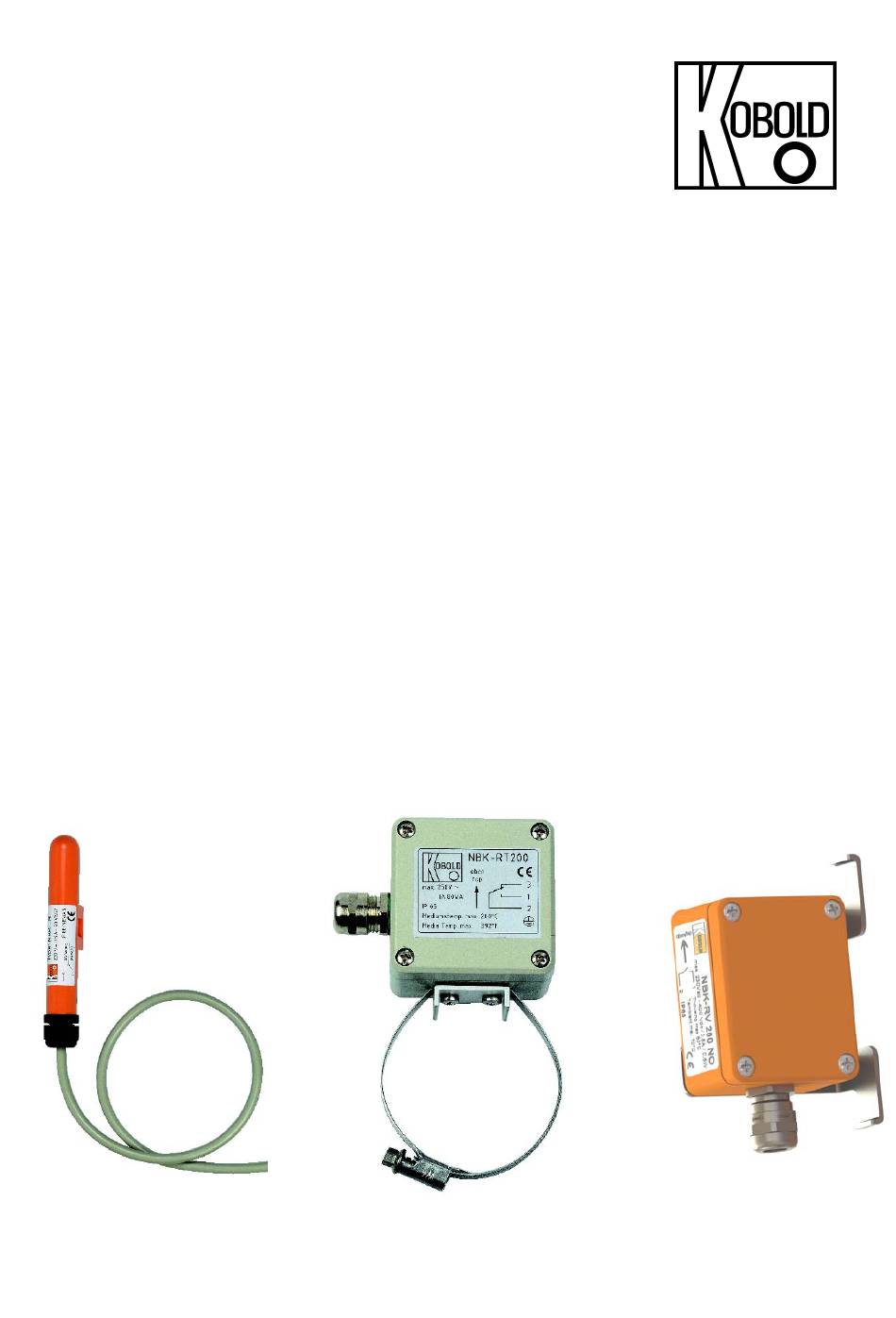

- Seite 1 Bedienungsanleitung für Grenzkontakt Typ: NBK-R NBK-RM NBK-RT NBK-RV/RN...
-
Seite 2: Inhaltsverzeichnis
Arbeitsweise ....................5 Mechanischer Anschluss ................6 Elektrischer Anschluss .................. 8 Inbetriebnahme NBK-R ................10 Technische Daten ..................11 Bestelldaten ....................12 Abbildungen ....................13 ... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Bestimmungsgemäße Verwendung
Grenzständen in Tanks oder Behältern eingesetzt. Je nach Aus- führung sind sie für Anwendungen mit höheren Betriebstemperaturen geeignet. 4.1 Elektrische Grenzwertgeber Für Standard-Applikationen NBK-R/NBK-RM: Bistabiler Umschaltkontakt im Polycarbonatgehäuse mit 3 m Anschlusskabel. Für Hochtemperatur-Applikationen NBK-RT200/-RT400: Bistabiler Umschalt- kontakt im Alu Druckgehäuse und Klemmenanschluss. -
Seite 5: Arbeitsweise
-bänder fest mit dem Bypass-Niveaustandsanzeiger Typ NBK verbunden und sind innerhalb der Messlänge des NBK-Gerätes beliebig auf dem Bypassrohr verschiebbar. Die Reedkontakte in den Grenzwertgebern NBK-R und NBK- RV/RN reagieren bistabil und werden durch den magnetischen Schwimmer im NBK-Rohr während des Vorbeifahrens geschaltet. An das Bypassrohr können ein oder mehrere Grenzkontakte angebracht werden. -
Seite 6: Mechanischer Anschluss
NBK-R 6. Mechanischer Anschluss NBK-R/NBK-RM Die Reedschalter (NBK-R, NBK-RM), soweit vorhanden, mit dem mitgelieferten Spannband auf der Gegenseite der Rollenanzeige am Bypassrohr befestigen und festspannen. Die Höhe der Schaltkontakte kann frei gewählt werden. Der Kabelanschluss muss nach unten zeigen. Der Schalter muss fest am Standrohr anliegen. - Seite 7 Kabelverschraubung muss immer nach unten zeigen. Der Schaltpunkt liegt etwa auf halber Gehäusehöhe. Die Hitzeschutzplatte befindet sich zwischen Gehäuse und den Rohrschellen. EIN (Kontakt zu) Füllstand AUS (Kontakt offen) Abb. 3: Montage NBK-Rx250NO AUS (Kontakt offen) Füllstand EIN (Kontakt zu) Abb. 4: Montage NBK-Rx200NC NBK-R K10/0523 Seite 7...
-
Seite 8: Elektrischer Anschluss
NBK-R 7. Elektrischer Anschluss Grenzkontakte NBK-R, NBK-RM, NBK-RT Achtung! Die zulässigen elektrischen Grenzdaten des Grenzwert- gebers beachten. NBK-R NBK-RT NBK-RM Hochtemperatur- Maximalwerte Kontakt Standard- Kontakt Schaltleistung: 60 W/VA 80 VA Schaltstrom: Max. Schaltspannung: 230 V 250 V AC/DC AC/DC Schalter, soweit vorhanden, entsprechend dem Schaltbild anschließen und mit der elektrischen Steuerung verbinden. - Seite 9 Einhaltung der einschlägigen Sicherheitsvorschriften vorgenommen werden. Schaltspannungen größer (NBK-RV200Nx) Aluminiumgehäuse mit PE fest zu verbinden. Für den Reedkontakt sind die üblichen Schutzmaßnahmen vorzusehen. Abb. 5: Elektrischer Anschluss NBK-RV200NO/NC Abb. 6: Elektrischer Anschluss NBK-RN200NO/NC Abb. 7: Schutzmaßnahmen für Gleich- und Wechselspannung NBK-R K10/0523 Seite 9...
-
Seite 10: Inbetriebnahme Nbk-R
NBK-R 8. Inbetriebnahme NBK-R Inbetriebnahme der elektrischen Reedschalter Funktion der Schalter Alle Schalter haben drei Anschlusspole (schwarz (2), blau (1) und braun (3)). Die schwarze Ader (2) stellt den gemeinsamen Pol für beide Schaltfunktionen (Öffner und Schließer) dar. Damit die Schaltfunktion dem Anschlussplan bzw. u. g. Tabelle entspricht, muss der Schwimmer den Schalter einmal in beiden Richtungen überfahren. -
Seite 11: Technische Daten
NBK-R 9. Technische Daten Grenzkontakt, Typ NBK-R/NBK-RM Kontaktfunktion: bistabiler Umschaltkontakt Schalthysterese: ca. 15 mm Max. Schaltleistung: 60 W/VA, 230 V , 1A AC/DC Durchgangswiderstand: 100 m Mediumstemperatur: max. 100 °C Umgebungstemperatur: max. 75 °C Anschluss: 3 m PVC-Kabel Gehäuse: Polycarbonat... -
Seite 12: Bestelldaten
Kontakttyp Schalttyp NBK-R Standard Grenzkontakt, bistabil Umschalter NBK-RM NBK-RT200 Hochtemperatur-Grenzkontakt, t 200 °C, bistabil Umschalter NBK-RT400 Hochtemperatur-Grenzkontakt, t 400 °C, bistabil Umschalter NBK-RV200NO Schließer Reedkontakt, bistabil NBK-RV200NC Öffner NBK-RN200NO Schließer Reedkontakt bistabil, NAMUR konform NBK-RN200NC Öffner Seite 12 NBK-R K10/0523... -
Seite 13: Abbildungen
NBK-R 11. Abbildungen NBK-R/NBK-RM NBK-RT NBK-RV/RN NBK-R K10/0523 Seite 13... -
Seite 14: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte Seite 14 NBK-R K10/0523... -
Seite 15: Eu-Konformitätserklärung (Nbk-R/Nbk-Rm/Nbk-Rt)
13. EU-Konformitätserklärung (NBK-R/NBK-RM/NBK- Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Grenzkontakt Typ: NBK-R / NBK-RM / NBK-RT mit den unten angeführten Normen übereinstimmt: EN 61010-1:2010+A1:2019+A1:2019/AC:2019 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzart durch Gehäuse (IP-Code) -
Seite 16: Eu-Konformitätserklärung (Nbk-Rv/Rn)
NBK-R 14. EU-Konformitätserklärung (NBK-RV/RN) Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Magnetschalter Typ: NBK-RV200NO/NC und NBK-RN200NO/NC mit den unten angeführten Normen übereinstimmt: EN 61010-1:2010+A1:2019+A1:2019/AC:2019 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60947-5-6:2000 Steuergeräte und Schaltelemente;...
