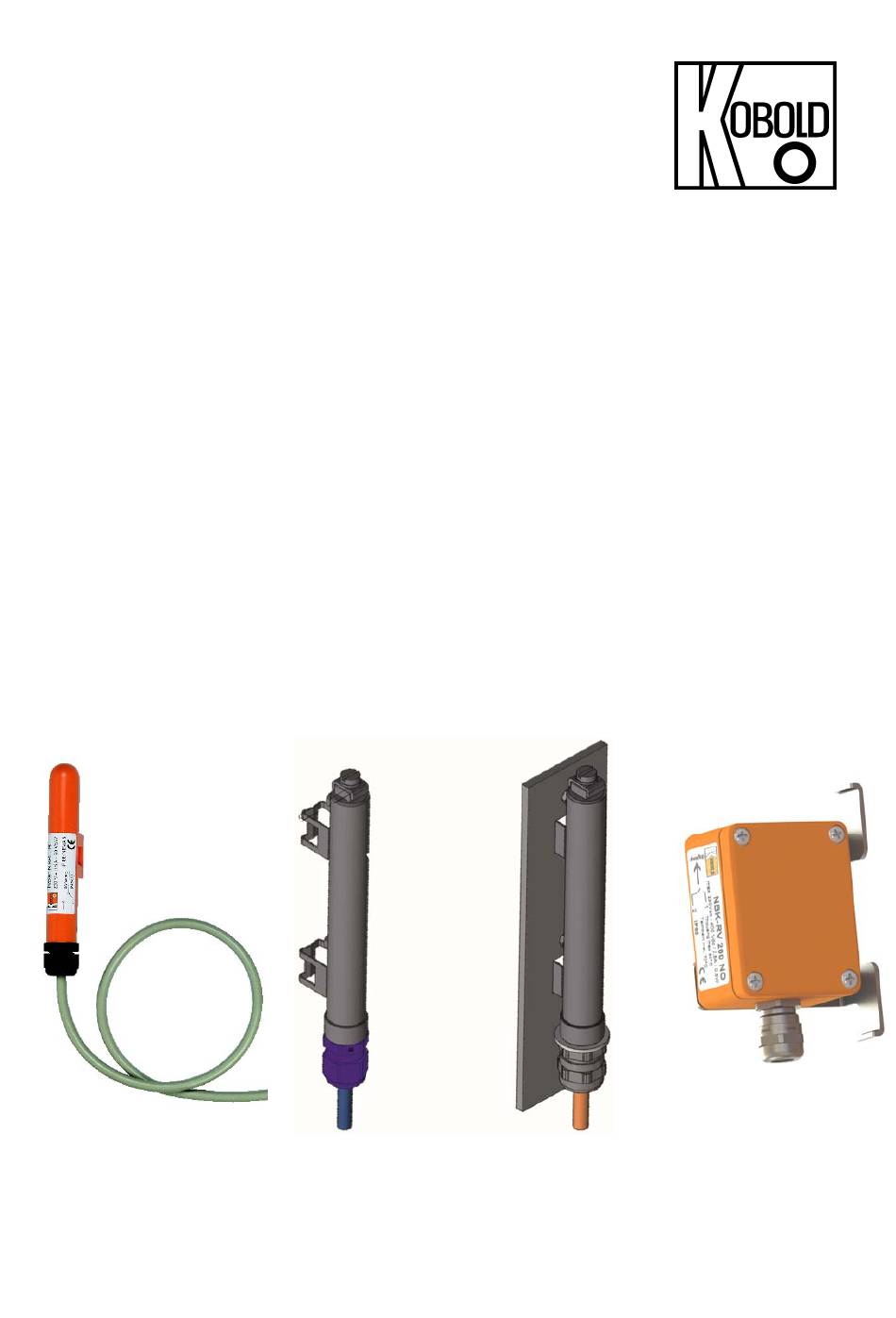

Bedienungsanleitung
für
Grenzkontakt
Typ: NBK-R/RM
NBK-RS/RH
NBK-RV/RN
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kobold NBK-R

  • Seite 1 Bedienungsanleitung für Grenzkontakt Typ: NBK-R/RM NBK-RS/RH NBK-RV/RN...
  • Seite 2: Inhaltsverzeichnis

      Bestelldaten ....................14     Abmessungen ..................... 14     EU-Konformitätserklärung ................15     Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 NBK-Rxx K13/0424...
  • Seite 3: Hinweis

    Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums und der Seriennummer bei uns kostenlos per E- Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. ...
  • Seite 4: Bestimmungsgemäße Verwendung

    Speicherung stets aktuell. Auch für den Einsatz in Anlagen mit starken Vibrationen sind die Schalter aufgrund des massearmen Schaltelements gut geeignet. Die Grenzwertgeber der Typen NBK-R/RM/RS/RT und -RV besitzt einen Reed- Kleinsignalschalter für geringe AC/DC-Spannungen. Typ NBK-RN enthält zusätzlich eine Widerstandsbeschaltung konform zu Zweileitersensoren nach EN 60947-5-6 (NAMUR).
  • Seite 5: Mechanischer Anschluss

    NBK-Rxx 6. Mechanischer Anschluss NBK-R/RM Grenzwertgeber (NBK-R, NBK-RM) mitgelieferten Spannband auf der Gegenseite der Rollen- anzeige am Bypassrohr befestigen und festspannen. Die Höhe der Schaltkontakte kann frei gewählt werden. Der Kabelanschluss muss nach unten zeigen. Der Schalter muss fest am Standrohr anliegen.
  • Seite 6 NBK-Rxx NBK-RN/RV Die Montage des Grenzwertgebers NBK-RN/RV erfolgt mittels der beiliegenden Rohrschellen. Die Kabelverschraubung muss immer nach unten zeigen. Der Schaltpunkt liegt etwa auf halber Gehäusehöhe. Die Hitzeschutzplatte befindet sich zwischen Gehäuse und den Rohrschellen. Ab Werk sind die Schalter auf die jeweilige Schaltlogik NO (Schließer) bzw. NC (Öffner) konfiguriert.
  • Seite 7 NBK-Rxx AUS (Kontakt offen) Füllstand EIN (Kontakt zu) Funktion NC: Pfeil auf der Leiterplatte muss nach oben zeigen Montage NBK-RN200NO und NBK-RV200NO NBK-Rxx K13/0424 Seite 7...
  • Seite 8: Elektrischer Anschluss

    NBK-Rxx 7. Elektrischer Anschluss Achtung! Die zulässigen elektrischen Grenzdaten des Grenzwert- gebers beachten. Beim Schalten von induktiven Lasten wie Schütze, Relais usw. muss in jedem Falle gewährleistet sein, dass die elektrischen Grenzwerte auch kurzzeitig, z.B. durch Spannungsspitzen, nicht überschritten werden. Höhere Schaltwerte können die Lebensdauer stark reduzieren und sogar den Kontakt zerstören.
  • Seite 9 + / ~ Last Leitung - / ~ Schutz bei langen Anschlussleitungen durch Serienwiderstand in Reihe zum Kontakt Schalter, soweit vorhanden, entsprechend dem Schaltbild anschließen und mit der elektrischen Steuerung verbinden. Grenzwertgeber NBK-R, NBK-RM Farbe Funktion Anschlusslitze braun schwarz Braun schwarz Schließerkontakt...
  • Seite 10 NBK-Rxx Grenzwertgeber NBK-RN***NO Anschluss Funktion Schließerkontakt Schließerkontakt Erde Gehäusepotential / Erde (optional) Erde Grenzwertgeber NBK-RN***NC Anschluss Funktion Öffnerkontakt Öffnerkontakt Erde Gehäusepotential / Erde (optional) Grenzwertgeber NBK-RV***NO Anschluss Nr. Funktion Schließerkontakt Schließerkontakt Erde Gehäusepotential / Erde (optional) Seite 10 NBK-Rxx K13/0424...
  • Seite 11 NBK-Rxx Grenzwertgeber NBK-RV***NC Anschluss Nr. Funktion Öffnerkontakt Öffnerkontakt Erde Gehäusepotential / Erde (optional) NBK-Rxx K13/0424 Seite 11...
  • Seite 12: Inbetriebnahme

    Folgende Tabelle zeigt den Schaltzustand der Kontakte, wenn der Schwimmer sich unterhalb des Grenzwertgebers befindet (Ruhezustand). Wird der Kontakt durch den Schwimmer mit steigendem Füllstand überfahren, so wechseln die Kontakte ihren Schaltzustand. Schaltzustand bei Schwimmer unterhalb des Kontaktes NBK-R/RM schwarz Füllstand blau braun...
  • Seite 13 NBK-Rxx Schaltzustand bei Schwimmer unterhalb des Kontaktes NBK-RV NO Füllstand NBK-RV NO Füllstand Hysterese Als Hysterese bezeichnet man die Differenz zwischen Ein- und Ausschaltpunkt des Kontaktes. Durch werkseitige Abstimmung von Schwimmermagnet und Kontaktstärke erhält eine Hysterese ca.15 mm Schwimmerhub. NBK-Rxx K13/0424 Seite 13...
  • Seite 14: Technische Daten

    NBK-Rxx 9. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com   10. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com   11. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com  ...
  • Seite 15: Eu-Konformitätserklärung

    NBK-Rxx 12. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Nordring 22-24, 65719 Hofheim, Deutschland, erklären hiermit in alleiniger Verantwortung, dass das Produkt Grenzkontakt Typ: NBK-R / NBK-RM / NBK-RS / NBK-RH / NBK-RV / NBK-RN folgende EU-Richtlinien erfüllt: 2011/65/EU RoHS 2015/863/EU Delegierte Richtlinie (RoHS III) und mit den unten angeführten Normen übereinstimmt:...

Diese Anleitung auch für:

Nbk-rmNbk-rsNbk-rhNbk-rvNbk-rn
