Busch-Installationsbus

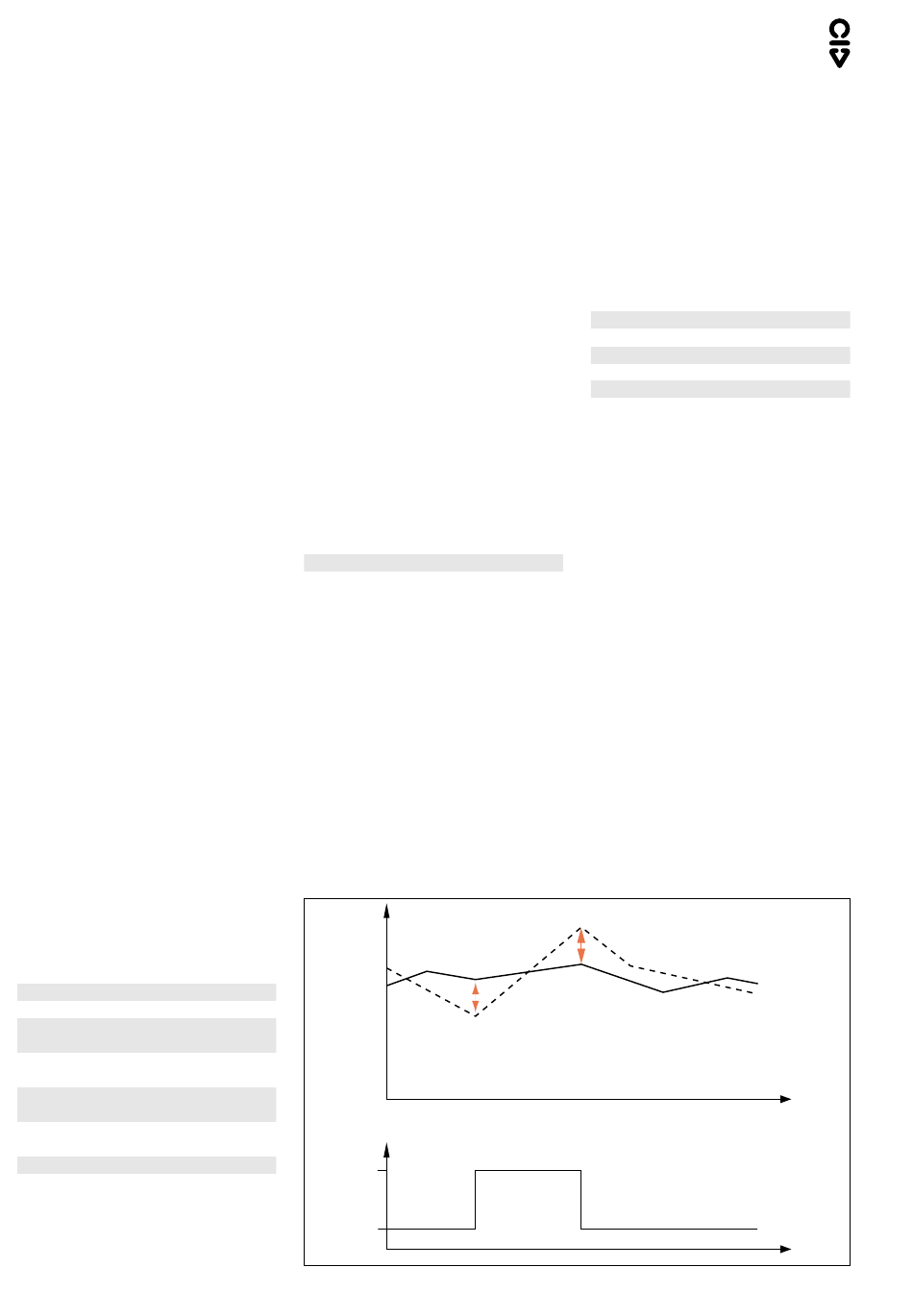

Beispiel Temperaturvergleicher
Folgende Parametereinstellungen be-
wirken ein Verhalten des Logikbau-
steins gemäß gezeichneter Grafik.
– Temperaturdifferenz (+/-) in Kelvin 3
– Datentyp Ausgang 1-Byte (0...255)
– Telegramm wird gesendet bei
Eing.1>Eing.2 u. Eing.1<Eing.2
– Gesendet wird wenn Eing.1>Eing.2
– Gesendet wird wenn Eing.1<Eing.2
– Ausgang sendet
wenn Objektwert sich ändert
– Sendeverzögerung
10 - 10
®
EIB
Logikbaustein, REG
Typ: 6198-101
über einen eigenen Parameter festge-
legt.
Zudem gibt es die Möglichkeit einen
„ruhigen" Szenenaufbau einzustellen.
Dies erfolgt über den Parameter „Pau-
se zwischen dem Senden der Aus-
gangstelegramme". Standardmäßig ist
keine Pause voreingestellt. Das be-
deutet, dass die Ausgangskommunika-
tionsobjekte nach einem Szenenauf-
ruf, ihre Werte direkt hintereinander
aussenden. In manchen Fällen kann
es für das menschliche Empfinden an-
genehmer sein, wenn die einzelnen
Aktoren nicht direkt hintereinander an-
gesprochen werden. Dazu muss die
„Sendepause" mit einer Basis und ei-
nem Faktor eingestellt werden. Die
Sendepause wird zwischen jedem
Szenentelegramm der Ausgänge ein-
gehalten und ist immer gleich lang.
Temperaturvergleicher
Mit der Funktion „Temperaturvergleich-
er" ist es möglich zwei Temperaturwer-
te miteinander zu vergleichen und bei
bestimmten Temperaturdifferenzen
vordefinierte Ausgangstelegramme
auszulösen.
Die Funktion „Temperaturvergleicher"
besitzt zwei 2-Byte-Eingangskommuni-
kationsobjekte auf denen Temperatur-
werte empfangen werden. Diese kön-
nen über einen Raumtemperaturregler
oder über einen Temperaturfühler er-
mittelt und ausgesendet werden.
T
255
64
Ausgang
keine
100 %
25 %
Stellt der Logikbaustein eine Tempera-
turdifferenz fest wird über das Aus-
gangskommunikationsobjekt ein vor-
definiertes Telegramm ausgesendet.
Die Größe des Ausgangskommunikati-
onsobjektes wird über die Einstellung
„Datentyp Ausgang ..." festgelegt. Fol-
gende Datentypen können eingestellt
werden:
1-Byte (0...255)
1-Byte (-128...+127)
2-Byte (0...+65.535)
2-Byte (-35.768...+35.787)
1-Bit
Die Temperaraturdifferenzgröße, ab
wann ein Ausgangstelegramm ausge-
löst werden soll, wird über den Para-
meter „Temperaturdifferenz in Kelvin"
festgelegt. Hier können je nach An-
wendung Temperaturdifferenzen von
0,5 K bis 10 K (in 0,5 K Schritten) ein-
gestellt werden.
Mit dem Parameter „Telegramm wird
gesendet bei" wird festgelegt ob ein
Ausgangstelegramm ausgelöst wird
wenn
– Eingang 1 > Eingang 2,
– Eingang 1 < Eingang 2 oder
– Eing.1 > Eing.2 und Eing.1 < Eing.2.
Je nach Größe des Ausgangskommu-
nikationsobjektes, kann ein fest vorein-
gestellter 1-Bit, 1-Byte oder 2-Byte
Wert ausgesendet werden. Der Wert
wird über den Parameter „Gesendet
wird..." eingestellt.
Mit dem Parameter „Ausgang sendet"
wird festgelegt, wann der Ausgang ein
+3 K
-3 K
Temp. 1
Temp. 2
t
t
Februar 2004
