Busch-Installationsbus

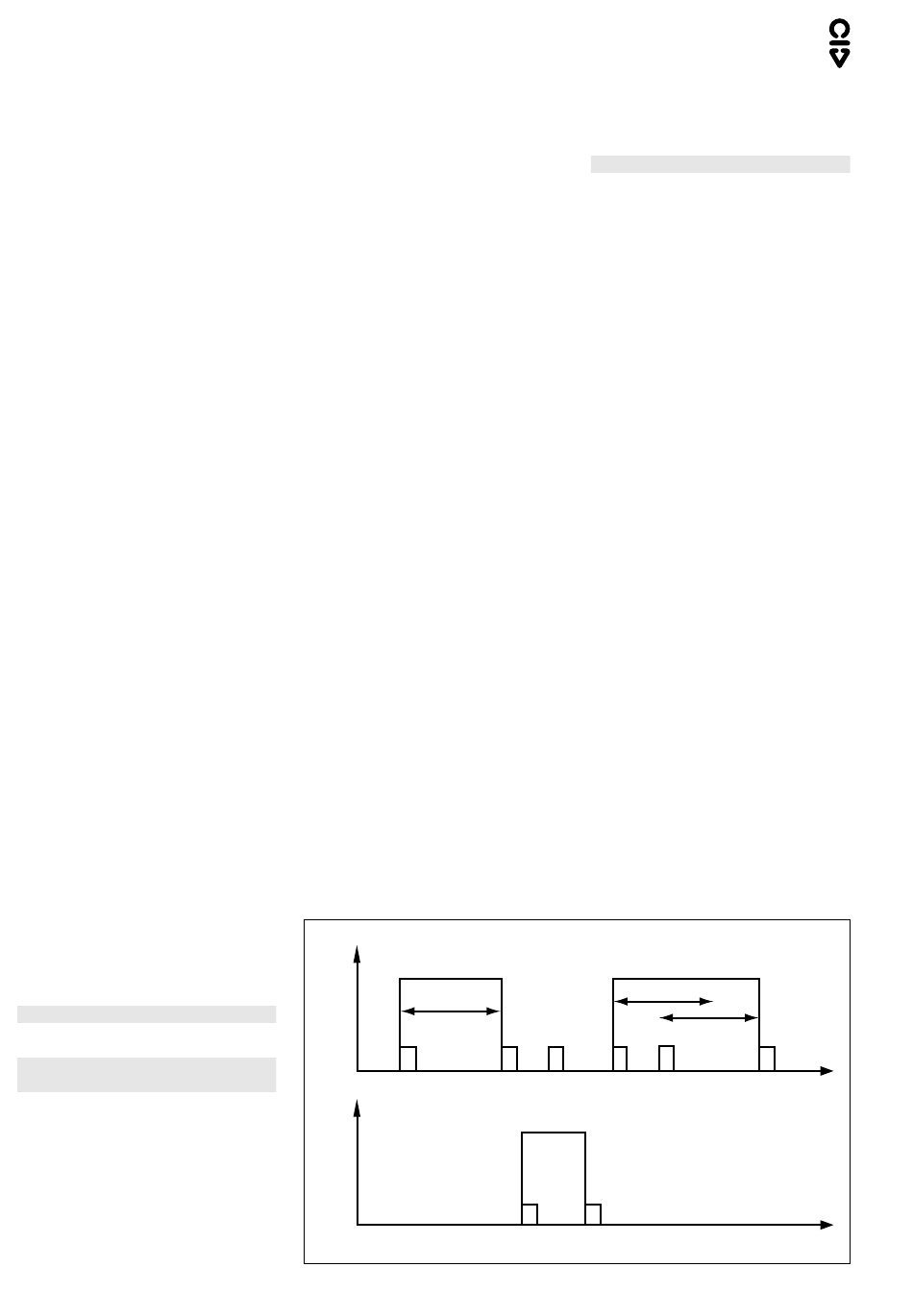

Beispiel Treppenlicht
Folgende Parametereinstellungen be-
wirken ein Verhalten des Logikbau-
steins gemäß gezeichneter Grafik.
– Verzögerung
Basis: 1 min
– Verzögerung Faktor (1...255)
– Treppenlicht ist
10 - 12
®
EIB
Logikbaustein, REG
Typ: 6198-101
Hinweis:
Die Funktion Tor / Filter operiert auf
der Formatebene von Telegrammen
(z. B. 1-Bit, 1-Byte, 2-Byte) und nicht
auf EIS-Typen.
Eine Zuordnung zwischen Objekt und
einem EIS-Typ entsteht erst durch den
Kontext des ETS-Projekts, in dem die-
se Funktion eingesetzt wird.
Das Sperrobjekt hat immer die Größe
von 1-Bit. Standardmäßig ist das
Sperrobjekt nicht aktiv. Über den Para-
meter „Tor sperren" wird das Objekt
freigeschaltet. Der gleiche Parameter
ermöglicht die Vorgabe, dass ein EIN-
oder ein AUS-Telegramm auf dem
Sperrobjekt eine Sperrung hervorruft.
Während einer Sperrung werden ein-
kommende Telegramme auf dem Ein-
gangs- und Ausgangsobjekt nicht ab-
gespeichert. Das bedeutet, nach Auf-
hebung der Sperrung ist am Eingangs-
und Ausgangsobjekt immer noch der
letzte Wert vor der Sperrung aktiv.
Die Einstellung „Informationsfluss" legt
fest, ob die Telegramme (Informatio-
nen) vom „Eingang zum Ausgang",
vom „Ausgang zum Eingang" oder in
„beide Richtungen" geleitet werden.
Wenn der Datentyp des Ein- und Aus-
gangs mit 1-Bit festgelegt wird, gibt es
zwei zusätzliche Parameter. Mit diesen
Parametern ist es möglich EIN- oder
AUS-Telegramme auszufiltern. Dafür
dient die Einstellung „Filterfunktion".
Über den Parameter „Ausgang" kann
das Ausgangssignal zusätzlich inver-
tiert werden.
E/A
5
retriggerbar
Sperrung
t
1
0
1
1
Sperrung "EIN-aktiv"
Treppenlicht
Für jede Funktion können zwei Trep-
penlichtfunktionen eingestellt werden.
Für jede gibt es zwei 1-Bit-Kommuni-
kationsobjekte.
Über das 1-Bit-Kommunikationsobjekt
„Treppenlicht ... Eingang" wird nach
Empfang eines EIN-Telegramms die
Treppenlichtzeit ausgelöst. Nach Ab-
lauf der Zeit wird über dasselbe Objekt
wiederum ein AUS-Telegramm ausge-
sendet.
Das 1-Bit-Kommunikationsobjekt
„Treppenlicht ... sperren" dient dazu
die Treppenlichtfunktion vorüberge-
hend zu sperren. Wird auf das Objekt
ein EIN-Telegramm gesendet ist die
Funktion gesperrt, ein AUS-Telegramm
hebt die Sperrung wieder auf.
Wird während der Sperrung auf dem
Eingangsobjekt, z. B. ein EIN-Tele-
gramm empfangen, wird dieses nach
Aufhebung der Sperrung ausgewertet.
Sobald auf dem Sperrobjekt ein AUS-
Telegramm empfangen wird, beginnt
die eingestellte Verzögerungszeit ab-
zulaufen.
Die Treppenlicht-Verzögerungszeit
wird mit dem entsprechenden Parame-
ter über eine Basis und einen Faktor
eingestellt.
Verzögerungszeit = Basis * Faktor
Wird während der Treppenlicht-Verzö-
gerungszeit erneut ein EIN-Telegramm
auf dem Eingangskommunikationsob-
jekt empfangen, beginnt standardmä-
ßig die Verzögerungszeit von neuem.
t
t
1
1
0
Februar 2004
0
t
t
