Busch-Installationsbus

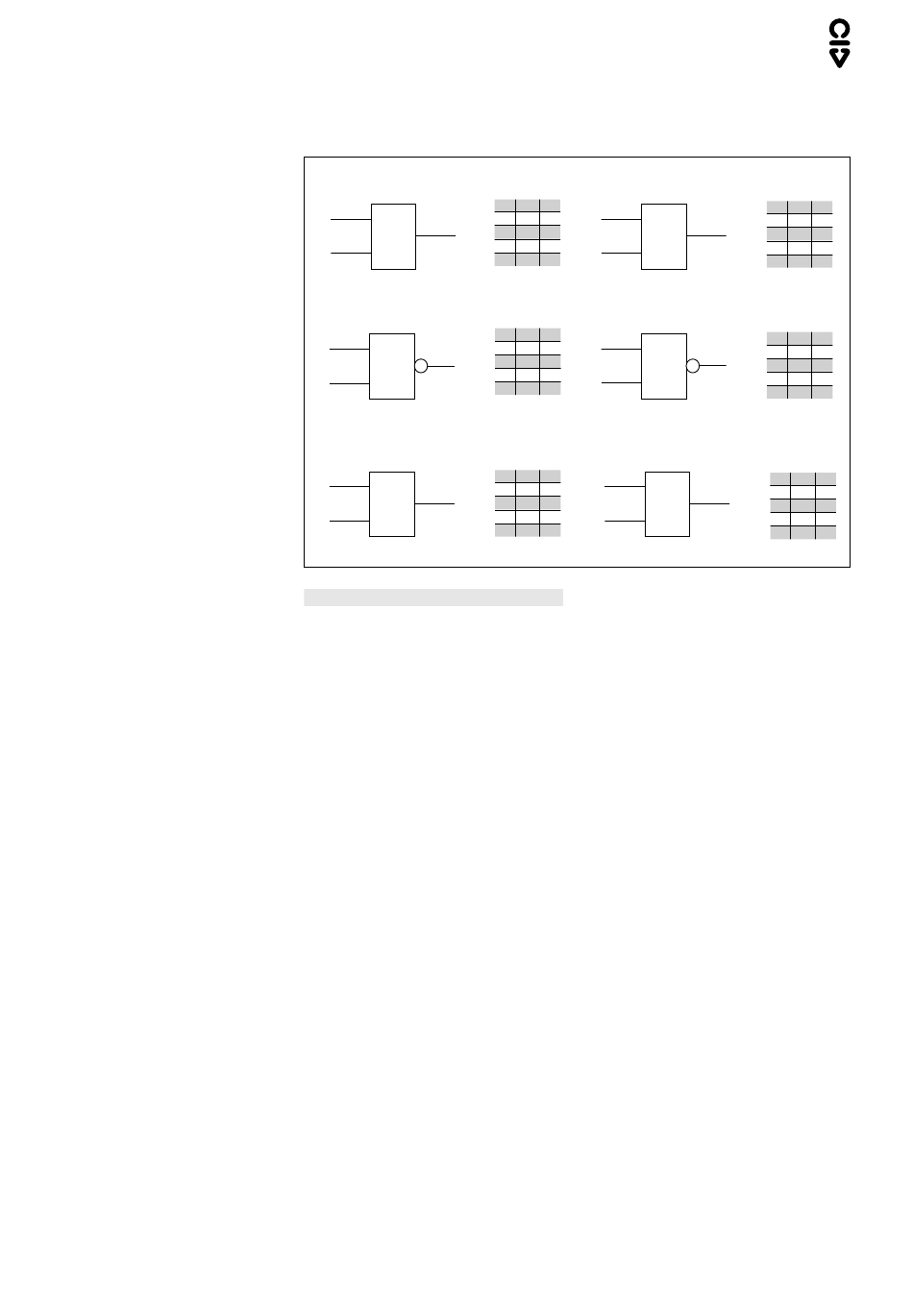

Logikgatter mit Wahrheitstabellen
Die rechts aufgelisteten Logikgatter
können eingestellt werden. Die Gatter
und die Tabellen beschreiben die Ein-
und Ausgangszustande jeweils nur für
2 Eingänge. Bei mehreren Eingängen
sind die Tabellen entsprechend zu er-
weitern.
1
Bei ungerader Anzahl der Eingänge,
die auf EIN stehen (Ein-Telegramm
empfangen) ist der Ausgang stets
auch EIN (sendet ein EIN-Telegramm).
2
Bei ungerader Anzahl der Eingänge,
die auf AUS stehen (AUS-Telegramm
empfangen) ist der Ausgang stets EIN
(sendet ein EIN-Telegramm).
10 - 6
®
EIB
Logikbaustein, REG
Typ: 6198-101
UND
A
&
B
NAND (NICHT-UND)
A
&
B
XOR (EXCLUSIV-ODER)
A
=1
B
Logikgatter
Wird als Funktion Logikgatter im Fens-
ter Allgemein gewählt, zeigt die ETS
Parameter und Kommunikationsobjek-
te an, mit denen Logikfunktionen rea-
lisiert werden können. Diese Logik-
funktionalitäten werden z. B. benötigt
um komplexere Verknüpfungen aufzu-
bauen, die nicht mehr mit den Stan-
dard-Verknüpfungen von Schalt- bzw.
Jalousieaktoren realisiert werden kön-
nen.
Das obere Bild zeigt alle möglichen
Verknüpfungen mit den zugehörigen
Wahrheitstabellen an. Über den Para-
meter „Verknüpfung der Eingänge"
kann zwischen den folgenden Funktio-
nen gewählt werden:
– UND
– ODER
– EXCLUSIV-ODER
– NICHT-UND
– NICHT-ODER
– ÄQUIVALENZ
Eingänge
Für jede Funktion können maximal 8
Eingänge freigeschaltet werden. Dies
geschieht über die Einstellung „Ein-
gang ...". Die Eingänge 1 bis 4 werden
standardmäßig „normal" angezeigt.
Alternativ können die Eingänge auch
„invertiert" bzw. inaktiv („nicht verwen-
det") geschaltet werden. Die Eingänge
5 bis 8 sind standardmäßig inaktiv
(„nicht verwendet"). Die Eingänge 5
ODER
A
B
Q
A
0
0
0
1
0
0
Q
0
1
0
B
1
1
1
NOR (NICHT-ODER)
A
B
Q
A
0
0
1
1
0
1
Q
0
1
1
B
1
1
0
1
XNOR (ÄQUIVALENZ)
A
B
Q
A
0
0
0
Q
1
0
1
0
1
1
B
1
1
0
bis 8 können ebenfalls über die Ein-
stellung „Eingänge" freigeschaltet
(„normal") oder „invertiert" werden.
Für jeden aktiven Eingang zeigt die
ETS ein eigenes 1-Bit-Kommunikati-
onsobjekt an. Mit diesem wird eine zu
verknüpfende Gruppenadresse ver-
bunden. Nach jedem Empfang eines
Telegramms auf einem der maximal 8
Eingänge, wird das Ausgangsignal neu
generiert.
Ausgang
Der Ausgang der logischen Verknüp-
fung liegt auf dem 1-Bit-Kommunikati-
onsobjekt „...Logik Ausgang–Tele-
gramm senden". Über die Einstellung
„Ausgang" kann dieses Signal „inver-
tiert" werden. Mit dem Parameter „Aus-
gang sendet" wird festgelegt, wann der
Ausgang ein Telegramm aussenden
soll. Das kann „bei jeder Zuweisung
eines Objektwertes" sein (nach Emp-
fang eines Eingangstelegramms wird
der Ausgang ausgesendet, egal ob
sich der Ausgangswert ändert oder
nicht) oder nur „wenn Objektwert sich
ändert" (nach Empfang eines Ein-
gangstelegramms, das eine Änderung
des Ausgangssignals hervorruft).
Bei den beiden oberen Einstellungen
für das Sendeverhalten des Ausgangs,
kann zusätzlich noch eine Sendever-
zögerung eingestellt werden. Das be-
deutet, dass das Ausgangssignal erst
nach Ablauf dieser Verzögerungszeit
ausgesendet wird. Die Verzögerungs
A
B
Q
0
0
0
>1
Q
1
0
1
_
1
0
1
1
1
1
A
B
Q
0
0
1
>1
_
Q
1
0
0
0
1
0
1
1
0
2
A
B
Q
0
0
1
=
Q
0
1
0
0
0
1
1
1
1
Februar 2004
