Busch-Installationsbus

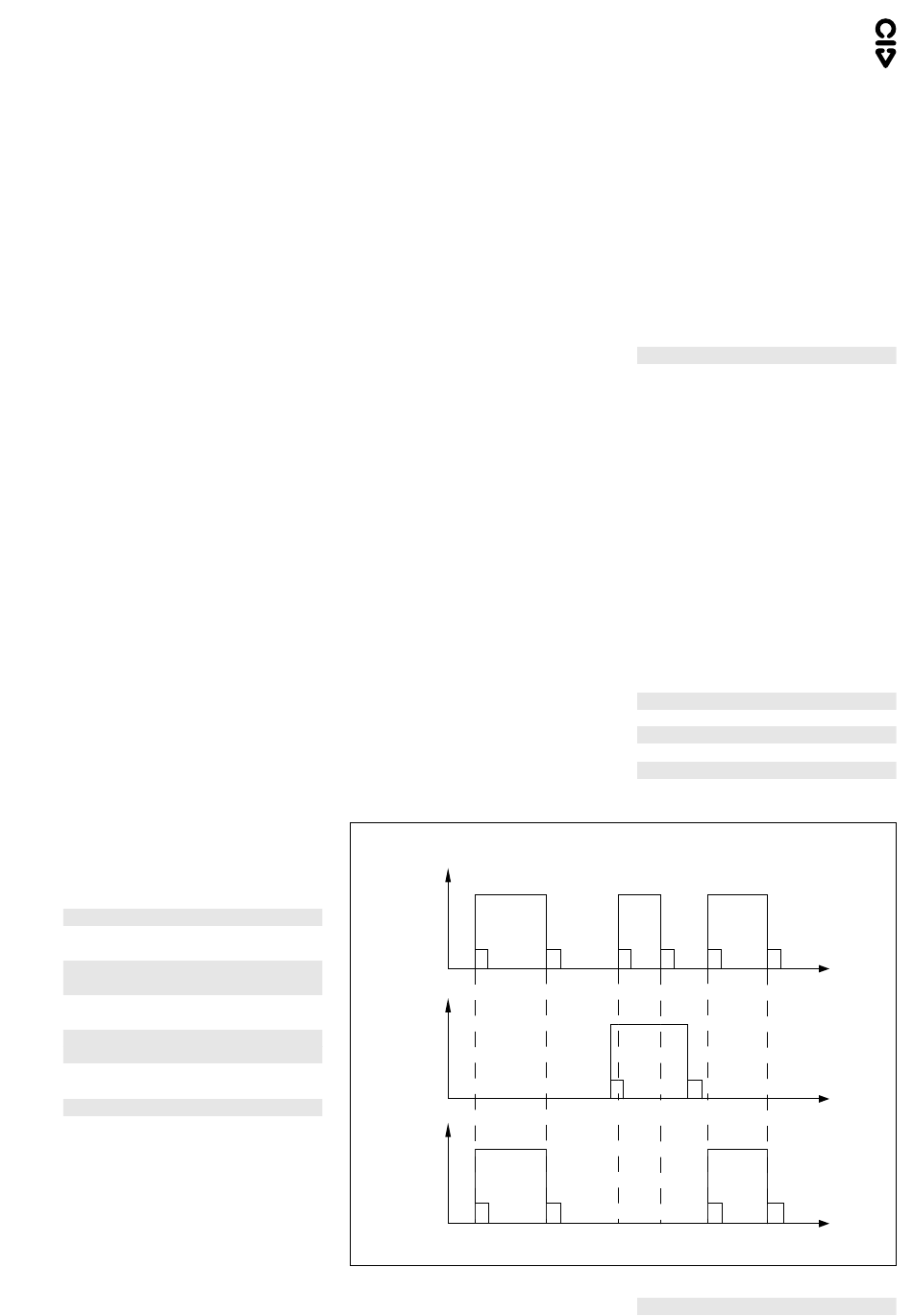

Beispiel Tor / Filter
Folgende Parametereinstellungen be-
wirken ein Verhalten des Logikbau-
steins gemäß gezeichneter Grafik.
– Datentyp
– Informationsfluss
Eingang zum Ausgang
– Filterfunktion
nichts ausfiltern
– Ausgang
– Ausgang sendet
wenn Objektwert sich ändert
– Tor sperren
bei Sperrobjekt=1 (EIN)
Februar 2004
®
EIB
Logikbaustein, REG
Typ: 6198-101
Telegramm aussenden soll. Das kann
„bei jeder Zuweisung eines Objektwer-
tes" sein (nach Empfang eines Ein-
gangstelegramms wird der Ausgang
ausgesendet, egal ob sich der Aus-
gangswert ändert oder nicht) oder nur
„wenn Objektwert sich ändert" (nach
Empfang eines Eingangstelegramms,
das eine Änderung des Ausgangssig-
nals hervorruft).
Bei den beiden oberen Einstellungen
für das Sendeverhalten des Ausgangs,
kann zusätzlich noch eine Sendever-
zögerung eingestellt werden. Das be-
deutet, dass das Ausgangssignal erst
nach Ablauf dieser Verzögerungszeit
ausgesendet wird. Die Verzögerungs-
zeit setzt sich zusammen aus einer
Basis und einem Faktor.
Sendeverzögerungszeit = Basis * Fak-
tor
Sollte sich der Ausgangswert innerhalb
der Sendeverzögerungszeit nochmals
ändern, wird der „alte" Ausgangswert
nicht mehr ausgesendet. Der Logik-
baustein übernimmt den neuen Aus-
gangswert und startet die Sendeverzö-
gerungszeit neu.
Ändert sich innerhalb der Sendeverzö-
gerung der Ausgangswert mehrmals
(Einstellung, Ausgangswert nur bei ei-
ner Änderung senden), wird nach Ab-
lauf der Sendeverzögerung der evtl.
noch aktuelle Wert nochmals ausge-
1-Bit (EIS1)
Sperrung
normal
E
1
0
Sperrung "EIN-aktiv"
A
1
0
sendet.
Der Ausgangswert kann alternativ zy-
klisch ausgesendet werden. Dazu
muss der Parameter „Ausgang sen-
den" auf „zyklisch" eingestellt werden.
Die Zykluszeit mit der der Ausgangs-
wert ausgesendet wird, setzt sich zu-
sammen aus einem Basiswert und ei-
nem Faktor.
Zykluszeit = Basis * Faktor
Tor / Filter
Mit der Funktion Tor/Filter ist es mög-
lich verschiedene Informationsflüsse
vorübergehend zu sperren bzw. freizu-
geben.
Für jede Funktion stehen zwei unab-
hängige Tor/Filter-Funktionen zur Ver-
fügung. Beide besitzen einen eigenen
Satz an Parametern und Kommunikati-
onsobjekten.
Jedes Tor/Filter besitz drei Kommuni-
kationsobjekte. Ein Eingangs, ein Aus-
gangs und ein Sperrobjekt. Die Bitgrö-
ße, des Eingangs- und Ausgangsob-
jektes, wird über den Parameter „Da-
tentyp" festgelegt. Das können die fol-
genden Datentypen sein:
1-Bit (EIS1)
2-Bit
4-Bit
1-Byte (EIS6 / EIS14)
2-Byte (EIS5 / EIS10)
4-Byte (EIS9 / EIS11)
1
0
1
0
1
0
1
0
t
t
t
10 - 11
