Busch-Installationsbus
Beispiel Formatwandler
1-Byte --> 8x1-Bit
Der 1-Byte Statuswert wird vom
Raumtemperaturregler ausgesendet
und im Logikbaustein in 8x1-Bit Grö-
ßen umgewandlet. Diese können auf
dem LC-Display angezeigt werden.
Februar 2004
®
EIB
Logikbaustein, REG
Typ: 6198-101
Einen Spezialfall stellt die Umwand-
lung von 1x1-Byte in 1x2-Byte dar.
Dabei wird das Eingangsbyte im
(EIS6) Format in einen 2-Byte Wert
(EIS10) übernommen. Mit dieser Um-
setzung ist es z. B. möglich, den 1-
Byte Ausgang des EIB-Strommoduls
mit dem 2-Byte Eingangswert des Ana-
logaktors zu kombinieren.
Bei der Umwandlung von 2x1-Byte in
einen 2-Byte Wert bzw. von einem 2-
Byte Wert in 2x1-Byte Werte, bilden
die 1-Byte Werte ein Low-Byte und ein
High-Byte. Das Low-Byte ist dabei das
niederwertigere Byte und bildet die
Bitnummern 0 bis 7 (2
High-Byte die Bitnummern 8 bis 15 (2
15
bis 2
).

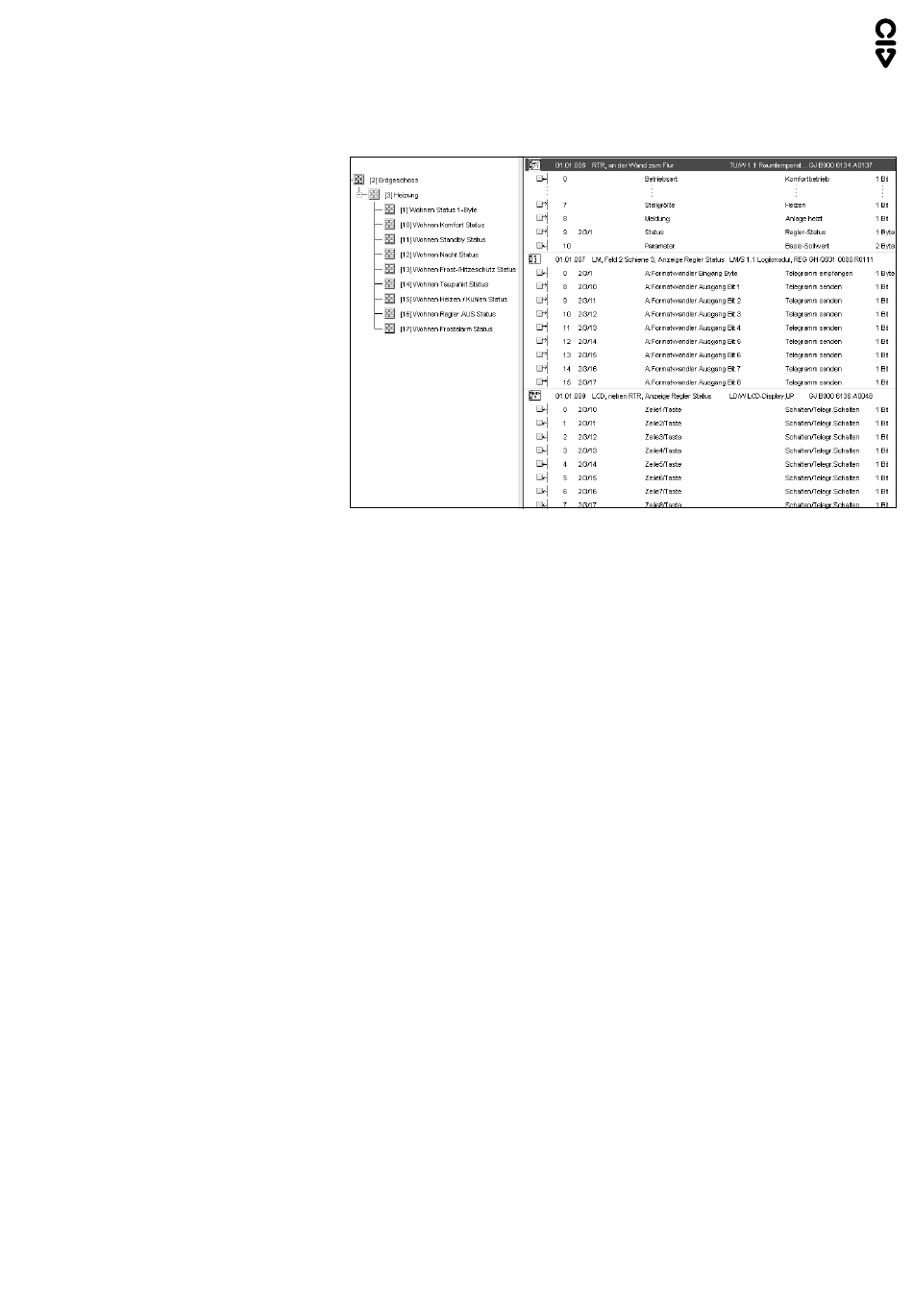

Das obere Bild zeigt ein Anwendungs-
beispiel des Formatwandlers. Der 1-
Byte Reglerstatus der von einem
Raumtemperaturregler ausgesendet
wird, soll auf einem LC-Display ange-
zeigt werden. Zuerst wird der Parame-
ter „Funktion des Wandlers" der Funk-
tion A auf „1-Byte --> 8x1-Bit" einge-
stellt. Danach wird das 1-Byte Kommu-
nikationsobjekt des Raumtemperatur-
reglers mit dem 1-Byte Eingangsobjekt
des Formatwandlers verbunden. Die
acht 1-Bit Ausgänge werden mit den
acht 1-Bit Eingängen des LC-Displays
verbunden.
Busspannungswiederkehr
Da bei einer Busspannungswiederkehr
in der Regel nicht sofort alle Telegram-
me auf die Eingänge gesendet wer-
den, ist es möglich in diesem Fall den
Eingangswert bzw. die Eingangswerte
über den Bus auslesen zu lassen, um
den Eingang in einen definierten Zu-
stand zu bringen.
Wird dazu der Parameter „Bei Bus-
spannungswiederkehr Werte der Ein-
gänge über Bus lesen" auf „ja" einge-
stellt, wartet der Logikbaustein nach
dem Aufstarten 5 Sekunden und sen-
0
7
bis 2
) und das
det anschließend entsprechende Le-
8
setelegramme an die verbundenen
Gruppenadressen.
Ausgang sendet / Ausgänge senden
Unter „Ausgang sendet/Ausgänge sen-
den" kann gewählt werden, wann ein
Ausgangstelegramm gesendet werden
soll. Wird „wenn Objektwert sich än-
dert" eingestellt, wird nur ein Aus-
gangstelegramm gesendet, wenn sich
der Wert des Ausgangs geändert hat,
z. B. von „0" auf „1". Wenn bei jedem
Erhalt eines Telegramms auf einem
der Eingänge ebenfalls der Ausgang
gesendet werden soll, muss die Option
„bei jeder Zuweisung eines Objektwer-
tes" eingestellt werden. In diesem Fall
wird auch ein Ausgangstelegramm ge-
sendet, wenn sich der Wert des Aus-
gangs nicht geändert hat.
10 - 5
