7.2 Menu Calibration – Kalibrierung der Messelektroden/Sensoren
7.2.1 pH Probe
(Kalibrierung der pH-Elektrode)
Die Kalibrierung (Eichung) der pH-Elektrode erfolgt mit einer sog. 2-Punkt-Kalibrierung durch zwei Pufferlö-
sungen mit bekannten pH-Werten. In der Schwimmbadtechnik werden dazu üblicherweise Pufferlösungen mit
einem Wert von pH 7.00 (= Nullpunkt) und pH 4.00 oder pH 9.00 (= Elektrodensteilheit) verwendet, da das
Schwimmbadwasser möglichst in einem Bereich von pH 6.80 – 7.40 liegen sollte.
Werden die Pufferlösungen pH 7.00 und pH 4.00 zur Kalibrierung verwendet, dann sind keine Werte einzustel-
len, da sie bereits der Werkseinstellung entsprechen. Sollten andere Pufferlösung verwendet werden, dann
sind die entsprechenden Werte jeweils bei „P1" (= Nullpunkt) und „P2" (= Elektrodensteilheit) einzustellen.
Hinweis:
Beachten Sie auch die Temperaturabhängigkeit der Pufferlösungen (siehe Flaschenetikett).
R1-02-10

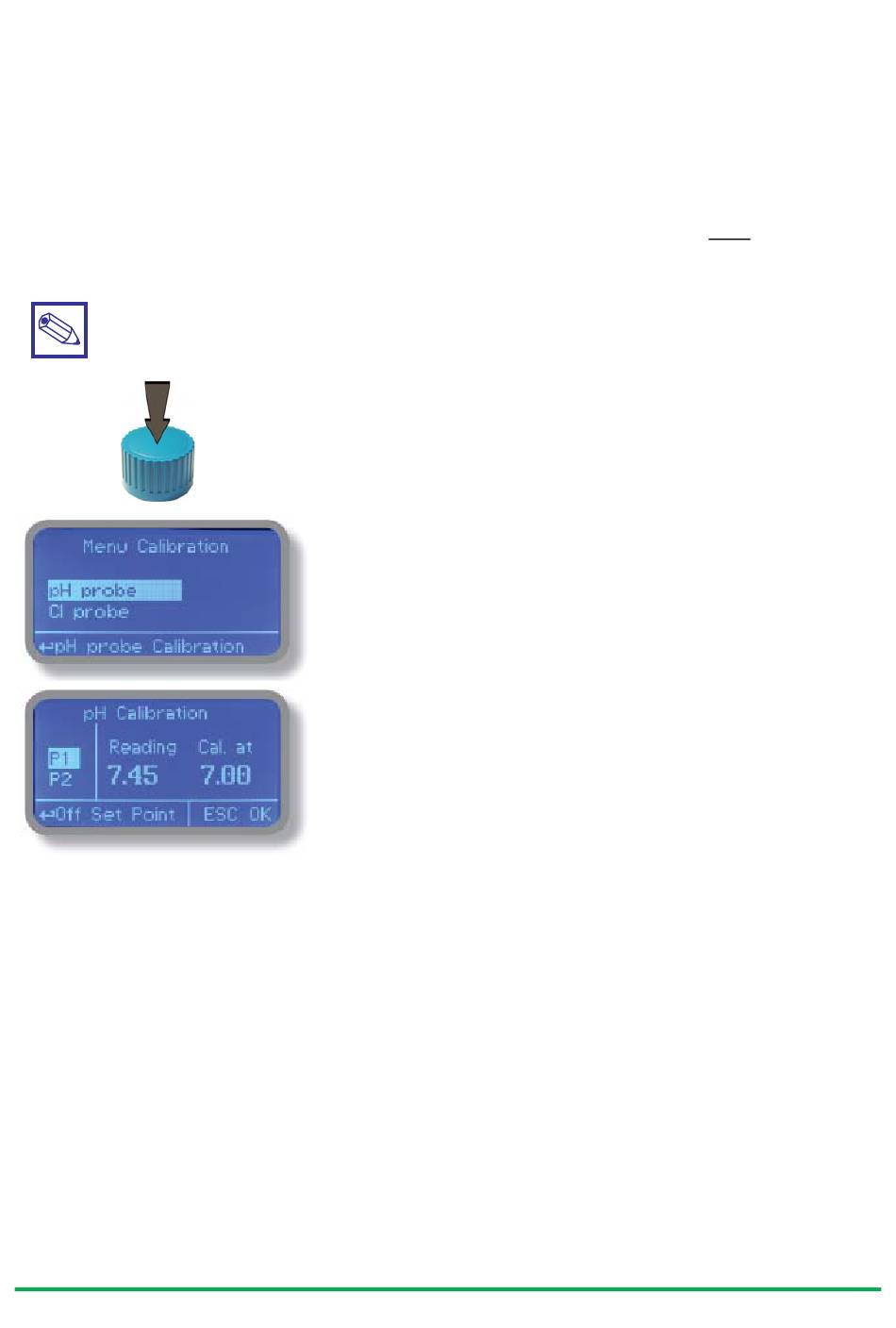

Drücken Sie im Hauptmenü den Dreh-Encoder auf der Position
„Calibration" um das Untermenü zu öffnen.
Wählen Sie im Untermenü die Position „pH probe", um das Einstell-
menü für die Kalibrierung der pH-Elektrode zu öffnen.
Kalibrierung des Elektroden-Nullpunktes „P1":
•
Tauchen Sie die pH-Elektrode in die Flasche mit der Pufferlösung
„pH 7". Der Wert „Reading" zeigt jetzt den von der pH-Elektrode
gemessenen Wert an.
•
Drücken Sie den Dreh-Encoder auf dem Feld „P1", um die Kali-
brierung zu starten.
•
Hat die verwendete Pufferlösung nicht den Wert „pH 7.00", oder
weicht die Badewassertemperatur erheblich von 20° C ab, dann
drücken Sie den Dreh-Encoder auf dem Feld „Cal. at" und stellen
dort den richtigen pH-Wert gemäß der Tabelle auf dem Flaschen-
etikett ein. Drücken Sie den Dreh-Encoder erneut, um den neuen
Kalibrierwert zu speichern.
•
Schwenken Sie die pH-Elektrode leicht in der Flasche und warten
Sie, bis sich der Wert „Reading" stabilisiert.
•
Gehen Sie abschließend auf das Feld „OK" und drücken Sie den
Dreh-Encoder, um die Kalibrierung durchzuführen. Das Pro-
gramm springt nun automatisch auf „P2" zur Kalibrierung der
Elektroden-Steilheit.
