Bedienungsanleitung Prog-Box

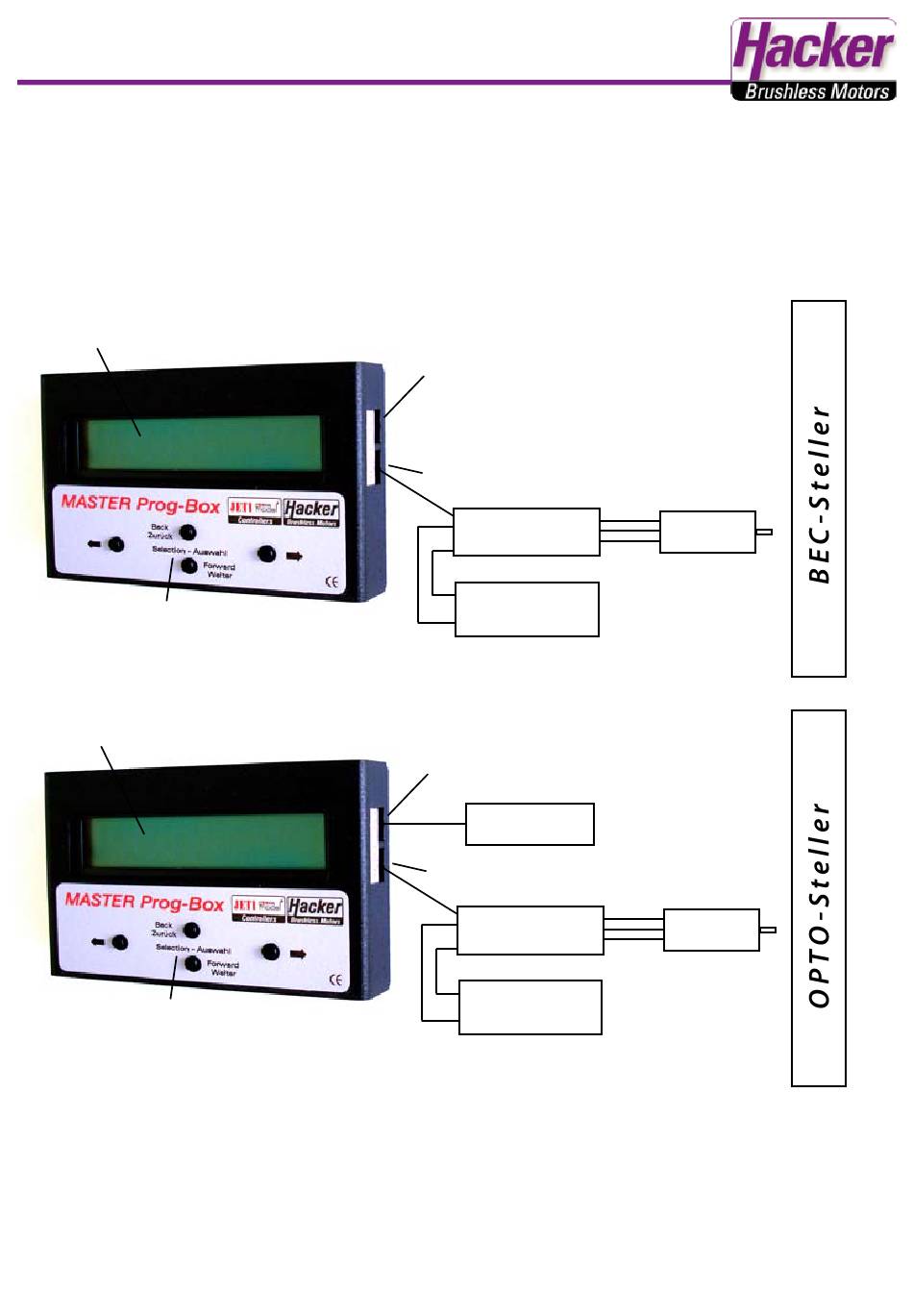

4. Anschlußschema- und Bedienelemente
Programmierung von BEC-Stellern:
LC-Display
Tastenfeld
Programmierung von OPTO-Stellern:
LC-Display
Tastenfeld
5. Inbetriebnahme der MASTER Prog-Box
Die MASTER Prog-Box benötigt eine Spannungsversorgung. Diese kann entweder durch die
Empfängerstromversorgung bei den BEC-Stellern oder durch einen separaten Empfängerak-
ku erfolgen. Ein solcher Akku muss am Eingang der mit 'Stromversorgung' gekennzeichnet ist,
angesteckt werden. Bitte achten Sie unbedingt auf richtige Polung der Stecker.
Die Versorgungsspannung kann in einem Bereich zwischen 4,5 V und 6,0 V liegen.
Anschluss Stromversorgung
(4,8 V Akku) bei BEC-Stellern
nicht nötig
Controller-Anschluss
BEC-Steller
Antriebsakku
Anschluss Stromversorgung
(4,8 V Akku)
4,5..6,0 Volt
Controller-Anschluss
OPTO-Steller
Antriebsakku
Motor
Motor
5
