Hacker Master Prog-Box Bedienungsanleitung Seite 8

MASTER-Serie

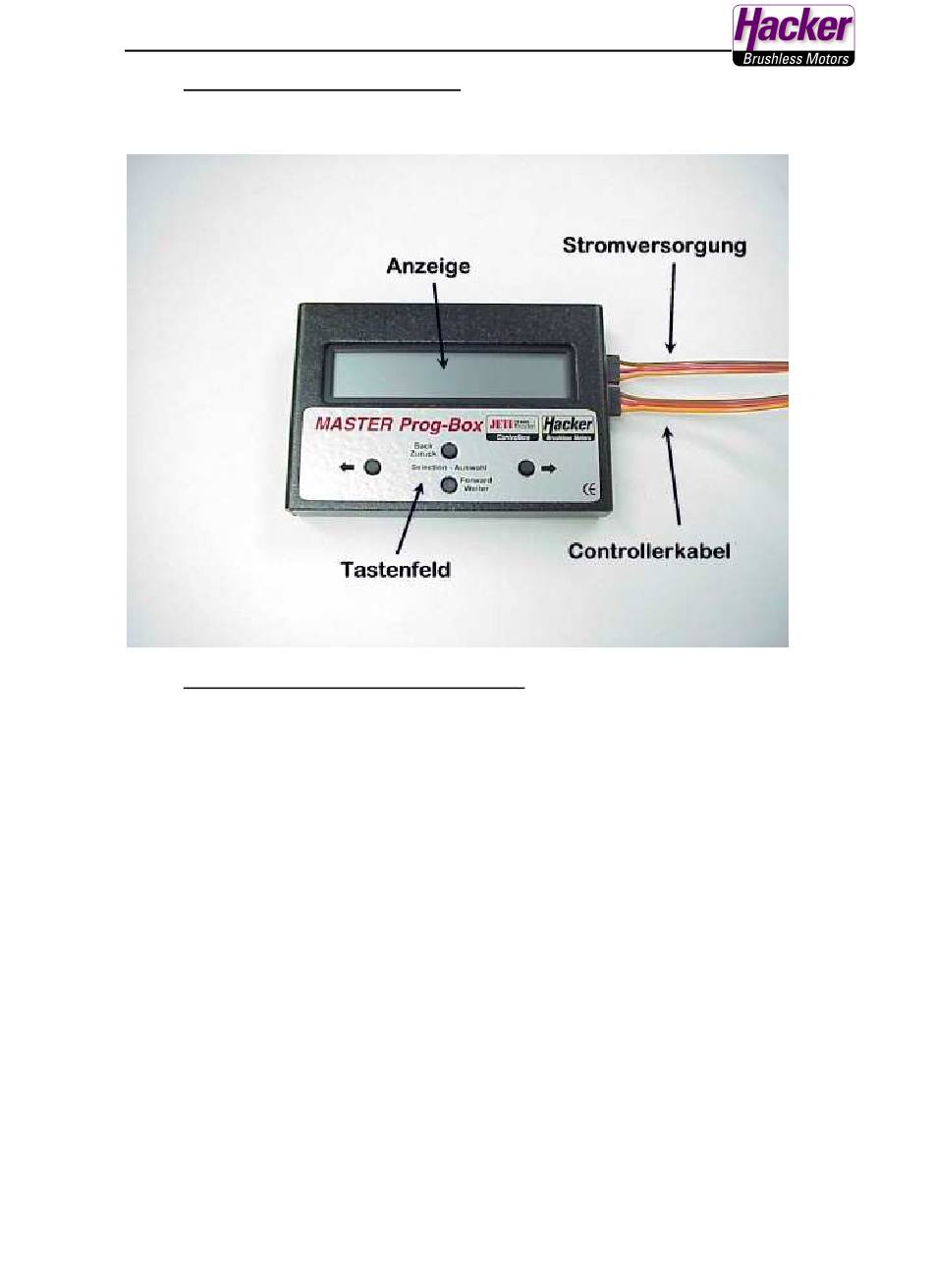

4. Anschluss und Bedienelemente
Das Anschlussschema entnehmen Sie bitte der Abbildung:
5. Inbetriebnahme der MASTER Prog-Box
Die MASTER Prog-Box benötigt eine Spannungsversorgung. Diese kann entweder
durch die Empfängerstromversorgung bei den BEC-Stellern erfolgen oder durch einen
Empfängerakku am Eingang der mit „ Stromversorgung" bezeichnet ist.
Bitte achten Sie auf korrekte Polung der Stecker.
Die Versorgungsspannung darf zwischen 4,5V und 6,0 Volt liegen.
Die Bestätigung der Programmierung wird akustisch (Motor wird als Lautsprecher
zweckentfremdet) übermittelt. Voraussetzung dafür ist, dass der Motor entsprechend den
Vorschriften im Modell angebracht und ordnungsgemäß mit dem Controller verbunden
worden ist. Beachten Sie die Hinweise der Bedienungsanleitung Ihres Motors und
Controllers.
Demontieren Sie vor der Programmierung des Drehzahlstellers die Luftschraube oder
andere rotierenden Teilen am Motor. Achten Sie darauf, dass andere Gegenstände nicht
mit den sich drehenden Komponenten des Antrieb in Berührung kommen können.
Mechanische oder elektrische Defekte können zu einem plötzlichen, unerwarteten
Anlaufen des Motors führen. Schützen Sie sich vor den daraus entstehenden Gefahren,
die besonders von Luftschrauben und Hubschrauberrotoren ausgehen können.
Außerdem muss das Anschlusskabel des Controllers in die Prog-Box richtig eingesteckt
worden sein. Um Fehlfunktionen vorzubeugen, die auch zur Zerstörung des Stellers
führen können, überprüfen Sie alles sehr genau.
Zuletzt schließen Sie bitte einen Antriebsakku an die dafür vorgesehenen Anschlüsse
des Controllers. Dies ist zwingend notwendig um die akustische Rückmeldung durch den
Motor zu erhalten.
