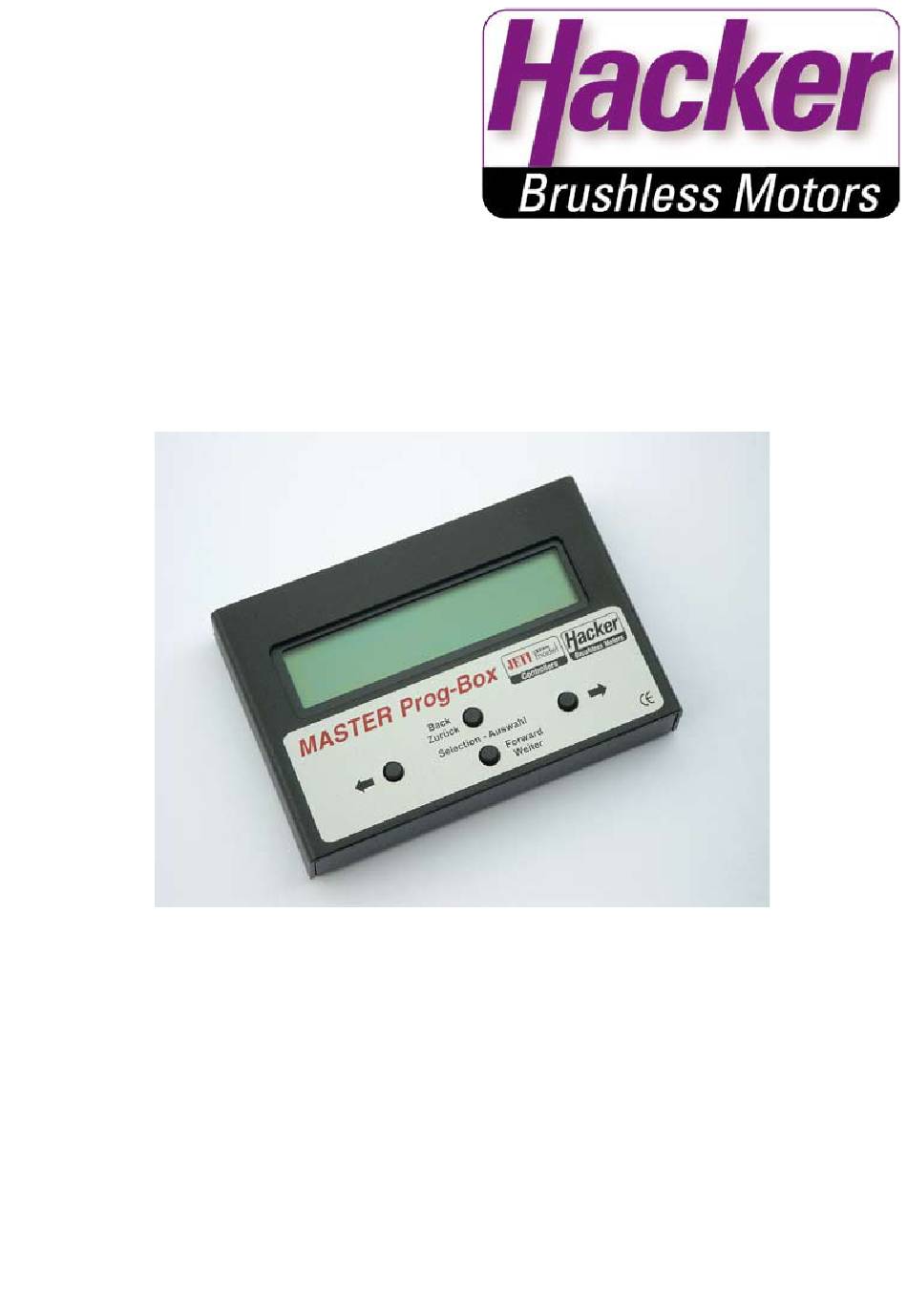

Bedienungsanleitung
MASTER Prog-Box
für die Programmierung
der neuen MASTER-Drehzahlsteller

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hacker MASTER Prog-Box

  • Seite 1 Bedienungsanleitung MASTER Prog-Box für die Programmierung der neuen MASTER-Drehzahlsteller...
  • Seite 2: Inhaltsverzeichnis

    Wir freuen uns, dass Sie sich für ein Produkt aus unserem Sortiment entschieden haben. Diese MASTER Prog-Box, die wir in Zusammenarbeit mit der Firma JETI entwickelt haben, ist auf dem neusten technischen Stand. Sie haben ein sehr leistungsfähiges Produkt, für die Programmie- rung unserer neuen MASTER-Drehzahlsteller, erworben, bei dem besonderer Wert auf Zuver- lässigkeit gelegt wurde.
  • Seite 3: Sicherheits- Und Betriebshinweise

    Ungenauigkeiten und Fehler bei der Erstellung, sowie Unachtsamkeit und nachlässiges Verhalten beim Einsatz, können erhebliche Sach- oder Personenschäden zur Folge haben. Ar- beiten Sie daher sehr genau und gehen Sie umsichtig beim Einsatz der MASTER Prog-Box und der Drehzahlsteller vor.
  • Seite 4: Haftungsausschluss

    Einsatz der Programmier-Box und deren Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
  • Seite 5: Anschlußschema- Und Bedienelemente

    Antriebsakku Tastenfeld Inbetriebnahme der MASTER Prog-Box Die MASTER Prog-Box benötigt eine Spannungsversorgung. Diese kann entweder durch die Empfängerstromversorgung bei den BEC-Stellern oder durch einen separaten Empfängerak- ku erfolgen. Ein solcher Akku muss am Eingang der mit ’Stromversorgung’ gekennzeichnet ist, angesteckt werden. Bitte achten Sie unbedingt auf richtige Polung der Stecker.
  • Seite 6: Konfiguration Eines Master Drehzahlstellers

    Bedienungsanleitung Prog-Box Die MASTER Prog-Box ist nicht vor Verpolung geschützt. Vertauschen Sie daher niemals die Anschlusskabel, die Prog-Box wird dadurch zerstört. Der Steller wird nicht durch die Prog-Box mit Spannug versorgt! Um die Stromversorgung des Stellers herzustellen und eine Programmierung des Stellers zu ermöglichen, muß...
  • Seite 7: Ablaufdiagramm

    Menüpunkt (TIMING MONITOR) kommt man mit der ’Weiter’-Taste wieder zum Menü ’MODELL SPEICHER’ . Start Verbinden mit der Stromversorgung Wechselt nach etwa 3 Sek. JETI&HACKER selbstständig zur Anzeige der Modellspeicher. WELCOME Mit ’rechts/links’-Tasten den ge- wünschten Speicher aktivieren MODELL SPEICHER MODELL SPEICHER (8 Speicherplätze vorhanden).
  • Seite 8 Bedienungsanleitung Prog-Box Mit ’rechts/links’-Tasten die Schalt- fre-quenz einstellen, 3 Frequenzen (8 SCHALTFREQUENZ SCHALTFREQUENZ kHz, 16 kHz und 32 kHz) stehen zur 8 kHz > <16 kHz LOW Ri > Verfügung. Mit ’rechts/links’-Tasten die Verzöge- rung der Gasannahme einstellen, 3 BESCHLEUNIGUNG BESCHLEUNIGUNG Bereiche (weich, mittel und hart) ste- WEICH...
  • Seite 9 Bedienungsanleitung Prog-Box Vom jeweiligen Modellspeicher-Menü kann man mit der ’Zurück’-Taste in ein Menü gelangen, in dem der Name des Speichers eingetragen werden kann. Mit der rechten Pfeiltaste gelangen Sie zum ersten Buchstabenplatzhalter. Die Auswahl der einzelnen Buchstaben, Zah- len und Sonderzeichen erfolgt mit der ’Weiter’- oder der ’Zurück’-Taste. Die Position auf der der blinkende Cursor steht kann beschrieben werden.
  • Seite 10: Erläuterung Der Menüpunkte

    MOTORPOLZAHL Beeinflußt den Regelalgorythmus! Alle HACKER Motoren der „B“ und „C“ Serie nur bei HELI.TYPEN 6-10 Alle HACKER Motoren der „A“ Serie mit Zusatz „10-Pole“ 12-14 Alle HACKER Motoren der „A“ Serie RÜCKWÄRTSGANG Nur sinnvoll anzuwenden bei Sendern mit neutralisierendem „Gasknüppel“.
  • Seite 11 2-Poler: 0...5° (Alle HACKER Motoren der „B“ und „C“ Serie) 4-Poler: 5...15° 8-Poler: 10...20° 10-Poler und höher (LRK) Alle HACKER Motoren der „A“ Serie sind mit 22° im optimalen Bereich! SCHALTFREQUENZ 8 kHz Einstellen der Schaltfrequenz zur Anpassung an den Motortyp 8 kHz: generell empfohlen wenn beim jeweilgen Motortyp nichts anderes angegeben ist.
  • Seite 12 Bedienungsanleitung Prog-Box Menüpunkt Auswahlparameter Erläuterung LiIo/Po ABSCH. V PRO ZELLE 2.0, Einstellung der Spannung pro Zelle bei welcher der Steller/Reg- ler je nach bei Auswahl: Li-Ion/Li-Pol 2.1..3,2 „Einstellung –Abschaltung System“ reagiert. Empfohlen, 3,0V/ Zelle! ABSCHALTUNG SYST ABREGELUNG Auswahl der Abschaltart bei Erreichen der Unterspannung wie oben eingestellt.
  • Seite 13: Lipo-Einstellungen Für Die Master Sb-Typen

    Bedienungsanleitung Prog-Box Menüpunkt Auswahlparameter Erläuterung ZEITVERZÖGERUNG 0.25, 0.5..5S Zeitverzögerung zwischen vollständigen Motorstillstand und Rückwärtsgang bei Navy- und RC-Car-Typen nur bei MASTER-CAR und MASTER-NAVY Typen RÜCKW.PUNKT AUTOMATISCH Automatische Erkennung der Knüppelstellung ab welcher der Rückwärtsgang aktiv wird FEST 1.0ms..1.3ms Feste Einstellung dieses Punktes. Bitte nur verwenden wenn Sie das Pulspause-Verhältnis Ihres Senders kennen! RÜCKW/BREMSPUNKT AUTOMATISCH...
  • Seite 14: Gewährleistung

    Das Gerät darf nur mit den bei den technischen Daten angegebenen Spannungs- und Stromwerten betrieben worden sein. • Fügen Sie einen Hinweis bei, der den Fehler oder Defekt genau beschreibt. Am besten Füllen Sie das Formular das zum Download im Internet bereitsteht aus und senden es mit dem defekten Gerät ein: http://www.hacker-motor.com/images/Reparaturauftrag.pdf...
  • Seite 15: Konformitätserklärung

    Bedienungsanleitung Prog-Box 10. Konformitätserklärung Die beschriebenen Produkte genügen den einschlägigen und zwingenden EG-Richtlinien: EMV- Richtlinien 89/336/EWG 92/31/EWG 93/68/EWG 11. Notizen In die folgende Tabelle können Sie Werte einzelner Modellspeicher eintragen. So lassen sich hier bequem die Daten überschriebener Speicher, aber auch Daten vor einer Änderung hin- terlegen.
  • Seite 16 Copyright ©, Hacker Motor GmbH 2006 Irrtum und Änderungen vorbehalten WEEE-Reg.-Nr. DE 65667340 Eine Gewähr für den Inhalt dieser Drucksache, insbesondere für die Richtigkeit der Maße, technischen Daten und Preise wird nicht übernommen. www.hacker-motor.com Copyright 2006 Hacker Motor GmbH. All rights reserved.
