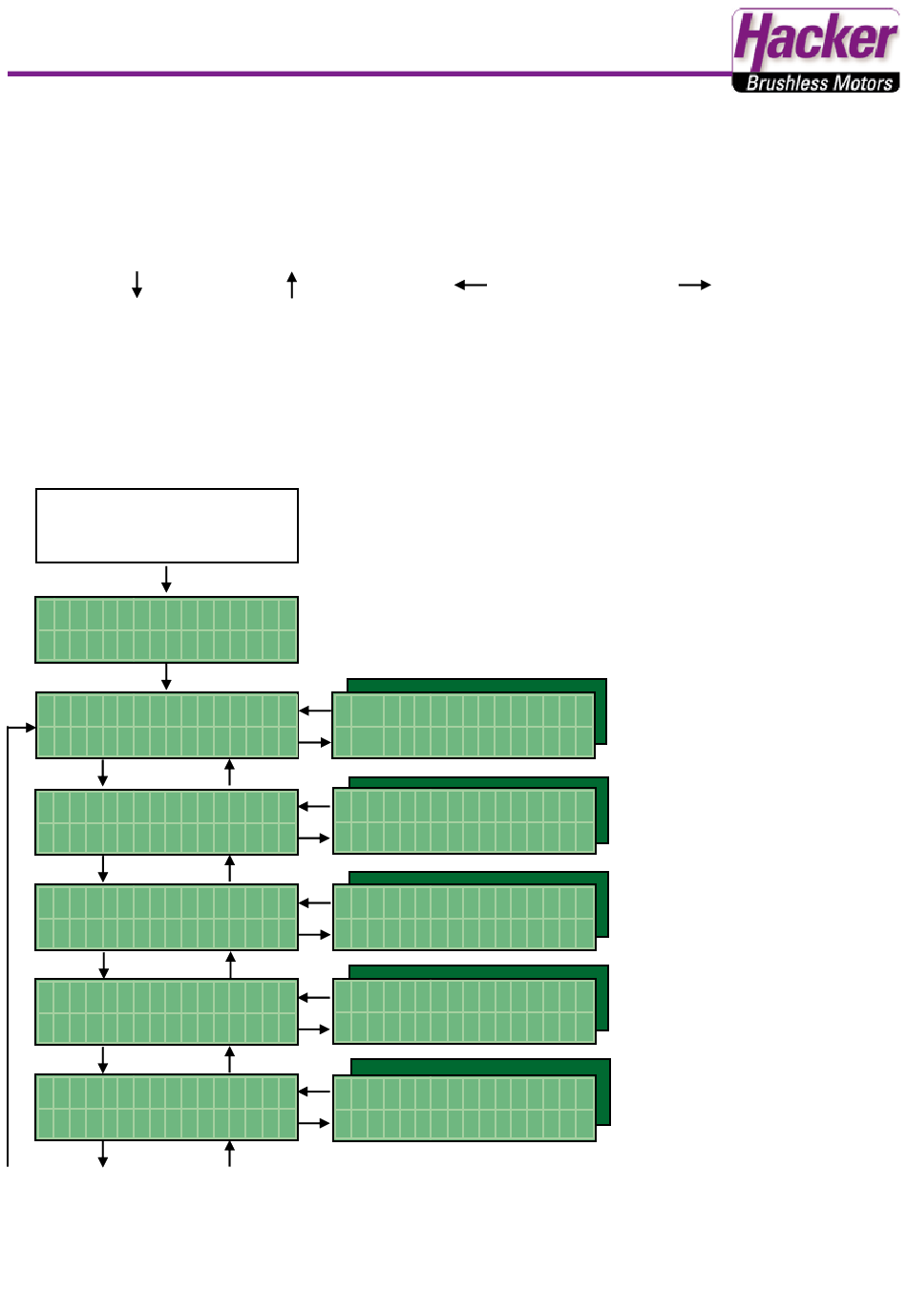

Ablaufdiagramm

Die Menüpunkte die mehr als zwei einstellbare Parameter aufweisen, wie z.B. Menü 2 (TYP) sind
schattiert, zum Zeichen, dass es noch weitere Ebenen gibt. Die Richtung der Pfeile entsprechen
nach folgender Legende denen der Tasten:
'Weiter'-Taste
Alle Menüs sind in einer Endlosschleife angeordnet. Mit der 'Weiter'-Taste scrollt man vorwärts
durch die Menüpunkte. Mit der 'Zurück'-Taste gelangt man zum vorherigen Menü. Vom letzten
Menüpunkt
(TIMING MONITOR) kommt man mit der 'Weiter'-Taste wieder zum Menü 'MODELL SPEICHER' .
Start
Verbinden mit der
Stromversorgung
JETI&HACKER
WELCOME
MODELL SPEICHER
1:
TYP
FLUGZEUG
REGLER TYP
M-4-B-F
BREMSE
AUS
TIMING
0 °
'Zurück'-Taste Menüauswahl ‚links'
V01
MODELL SPEICHER
> <2:
TYP
<HELIKOPTER
>
REGLER TYP
> <M-8-B-F
BREMSE
<EXTRA WEICH
>
TIMING
>
<1 °
Menüauswahl ‚'rechts'
Wechselt nach etwa 3 Sek.
selbstständig zur Anzeige der
Modellspeicher.
Mit 'rechts/links'-Tasten den ge-
wünschten Speicher aktivieren
(8 Speicherplätze vorhanden).
>
Mit 'rechts/links'-Tasten den
Modelltyp aktivieren (Flugzeug,
Heli, Boot oder Auto).
>
Mit 'rechts/links'-Tasten den
Reglertyp aktivieren (alle Ha-
cker Controller des Modelltyps
>
stehen zur Verfügung).
Mit 'rechts/links'-Tasten den
Bremstyp auswählen (6 Typen,
'AUS' bis 'Extra HART' stehen zur
>
Verfügung).
Mit 'rechts/links'-Tasten die Ti-
mingstufe auswählen (von 0° bis
>
30° sehr feinfühlig in Schritten
von 1°).
