Inhaltszusammenfassung für Hacker Master Prog-Box

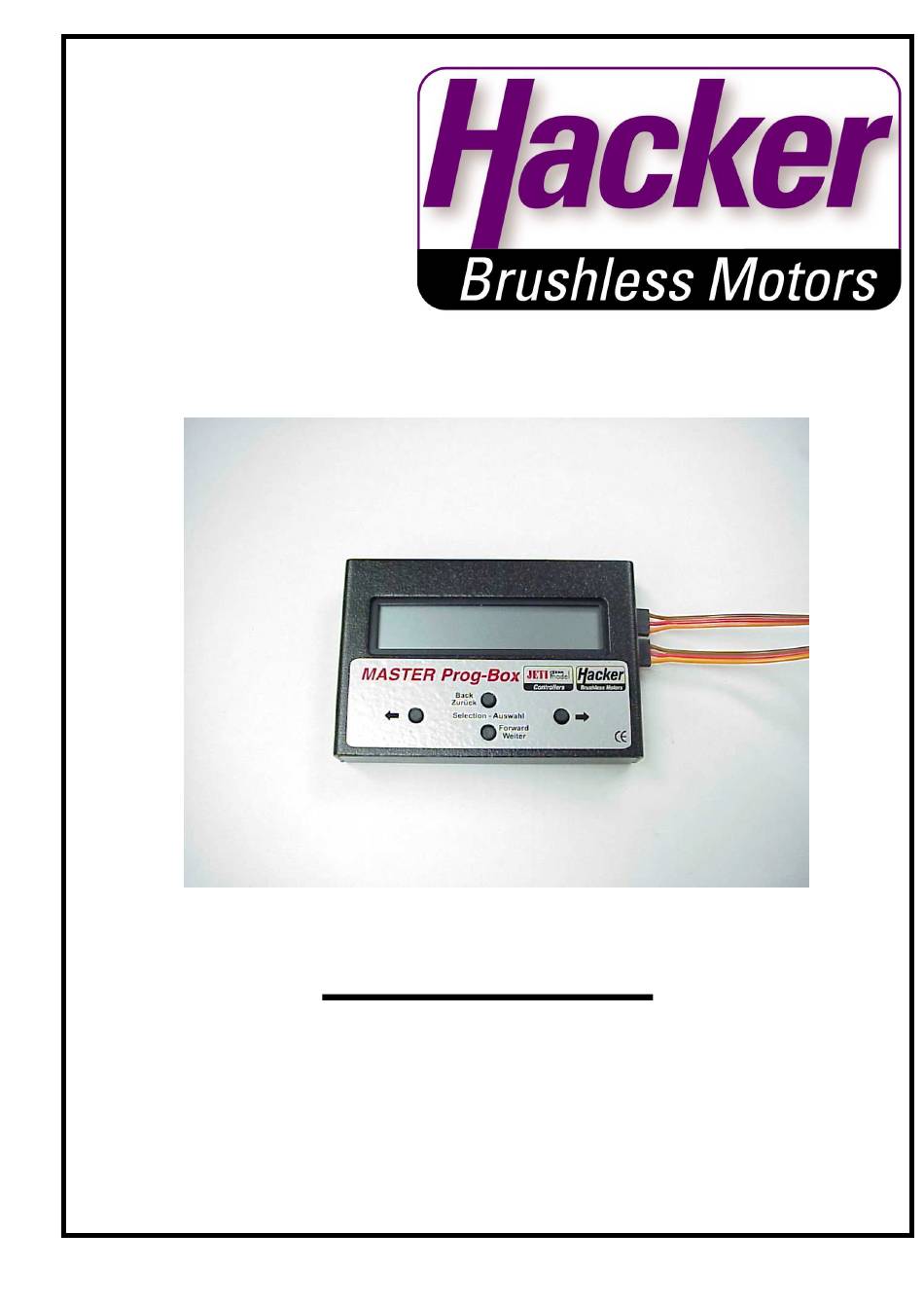

- Seite 1 User Guide Master Prog-Box for programming the new MASTER Controllers...
- Seite 2 MASTER Prog-Box programming sequence SPRACHE LANGUAGE DEUTSCH ENGLISH MEMORY ENTER MODEL NAME MEMORY ->------------------------------OK TYPE TYPE MEMORY JETI & HACKER Vxx HELI HELI WELCOME CONTROLLER TYPE TYPE CONTROLLER TYPE M-4-B-H AIRPLANE M-8-B-H Start HELI MODE CONTROLLER TYPE CONSTANT RPM HELI MODE...
- Seite 3 MASTER-Prog-Box Programming Options Brake Extra Soft Soft Medium Hard Extra Hard Heli Mode Normal / Constant RPM Motor Pole No. 2-4, 6-10, 12-14 Reverse On / Off Current Limit No Limit 20,30...100A 20,40,60 Timing 0°, 1°,2°...30° 2°, 8°, 15° 30° Frequency 8, 16, 32 kHz Acceleration...
- Seite 4 MASTER Prog-Box Menu Explanations Menu Item Parameter Explanation Brake Extra Soft Soft Brake activation and brake intensity Medium Hard Extra Hard Heli Mode Normal / Constant RPM RPM governor activation for Heli controllers Adaptation of the controlling algorithm to the motor type or number of Motor Pole No.
- Seite 5 Prog-Box Wir freuen uns, dass Sie sich für ein Produkt aus unserem Sortiment entschieden haben. Diese MASTER Prog-Box, dass wir in Zusammenarbeit mit der Firma JETI entwickelt haben, ist auf dem neusten technischen Stand. Sie haben einen sehr leistungsfähigen Controller, für die Ansteuerung von bürstenlosen Motoren ohne Sensoren, erworben, bei dem besonderer Wert auf Zuverlässigkeit und einfache Konfiguration der wesentlichen...
- Seite 6 C ein. Der Betrieb der Prog-Box ist nur in Umgebungen erlaubt, in denen es zu keiner elektrostatischen Aufladung kommen kann. Die Master Prog-Box ist nicht vor Verpolung geschützt. Vertauschen Sie daher niemals die Anschlußkabel, die Prog-Box wird dadurch zerstört. Beim Einsatz der BEC-Vorrichtung zur Energieversorgung der Prog-Box darf niemals ein Empfängerakku parallel angeschlossen werden.
- Seite 7 Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Stellers und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
- Seite 8 Anschluss und Bedienelemente Das Anschlussschema entnehmen Sie bitte der Abbildung: Inbetriebnahme der MASTER Prog-Box Die MASTER Prog-Box benötigt eine Spannungsversorgung. Diese kann entweder durch die Empfängerstromversorgung bei den BEC-Stellern erfolgen oder durch einen Empfängerakku am Eingang der mit „ Stromversorgung“ bezeichnet ist.
- Seite 9 Bedienungsanleitung Prog-Box Konfiguration der MASTER Drehzahlsteller mittels Prog-Box Grundsätzliche Vorgehensweise Die Konfiguration ist bei den verschiedenen Versionen unserer Drehzahlsteller identisch. Daher werden die einzelnen Programmiervorgänge gemeinsam für alle Versionen der Drehzahlsteller beschrieben. Bitte beachten Sie das Ablaufdiagramm laut Anlage A-5 Stellen Sie sicher, dass für die Programmierung der Antriebsakku, und bei Controllern ohne BEC-System auch der Empfängerakku genügend Kapazität aufweist.
- Seite 10 MASTER-Serie Konformitätserklärung Die beschriebenen Produkte genügen den einschlägigen und zwingenden EG- Richtlinien: EMV-Richtlinen 89/336/EWG 92/31/EWG 93/68/EWG.
