Hacker PROGBOX Bedienungsanleitung

Hacker Motor GmbH
Schinderstraßl 32
Tel.: 0049 (0) 871-953628-0
Fax.:0049 (0) 871-953628-29
info@hacker-motor.com
D-84030 Ergolding
Bedienungsanleitung für PROGBOX
Herzlich Willkommen im Team!
Vielen Dank für den Kauf der HACKER PROGBOX. Mit der PROGBOX können Sie die Regler
der TENSORIC-Reihe einstellen und die Regler – Firmware aktualisieren.
Die PROGBOX funktioniert einzeln, oder als Interface für ihren PC über den Anschluss eines
USB-Kabels.
ANSCHLUSS DES REGLERS AN DER PROGBOX
1. Verbinden Sie den Fahrtenregler mit dem Antriebsakku
2. Verbinden Sie den Fahrtenregler über das Sensorkabel mit dem beiliegenden
Adapterkabel
3. Stecken Sie das Adapterkabel an der PROGBOX ein.
4. Schalten Sie den Regler ein.
1. Verbinden Sie den Fahrtenregler mit dem Antriebsakku
2. Stecken Sie das Empfängeranschlusskabel an der PROGBOX ein
3. Schalten Sie den Regler ein.
1. Verbinden Sie den Fahrtenregler mit dem Antriebsakku
2. Stecken Sie den Lüfter am Regler ab.
3. Stecken Sie das beiliegende Adapterkabel an der PROGBOX an.
4. Verbinden Sie den Fahrtenregler indem Sie das Adapterkabel am Lüfteran-
schluss anstecken.
5. Schalten Sie den Regler ein.
ANWENDUNG DER PROGBOX
1. Nach dem Einschalten des Reglers zeigt die PROGBOX die Software-Version
an.
2. Drücken Sie eine Taste an der PROGBOX
3. Die PROGBOX stellt eine Verbindung zum Fahrtenregler her mit der Meldung
„CONNETING ESC".
4. Die derzeit installierte Software-Version des Reglers wird angezeigt.
HINWEIS:
Sollte die Nachricht „CONNECTING ESC" nicht erscheinen überprüfen Sie ihre An-
schlüsse.
Erscheint die Meldung „PLEASE UPDATE SOFTWARE" so müssen Sie die Firmware
des Regler aktualisieren, dazu schließen Sie die PROGBOX an ihren Rechner an und
starten die kostenfrei erhältliche Software.

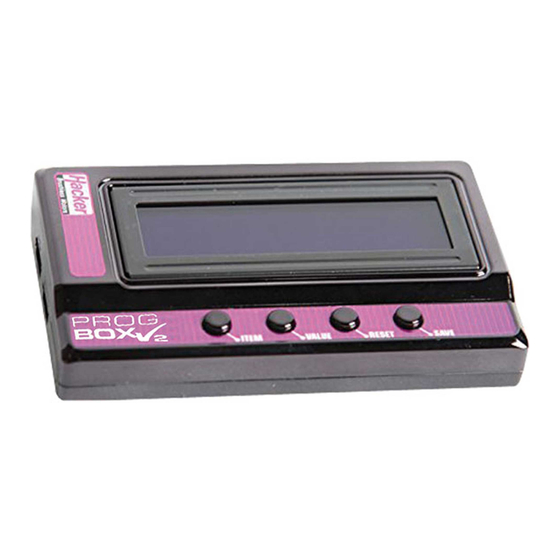

REGLERWERTE ANPASSEN
1. Wählen Sie mit der „ITEM"-Taste den Parameter aus, den Sie ändern möch-
ten.
2. Der Wert eines Parameters kann mit der „VALUE"-Taste verändert werden.
3. Nach der Auswahl des richtigen Wertes, müssen Sie diesen mit der „SAVE"-
Taste speichern.
4. Mit der „RESET"-Taste gelangen Sie immer wieder an den Anfang.
5. Schalten Sie den Regler nach der Programmierung aus.
PC-SOFTWARE
Die PROGBOX dient in Verbindung mit einem PC und der erhältlichen Software als INTER-
FACE.
In Verbindung mit der PC-Software können Sie die Software der PROGBOX und des Fahrten-
reglers aktualisieren.
Mit Hilfe der Software können Sie die gleichen Parameter verändert, wie mit der PROGBOX.
Die Software finden Sie im DOWNLOAD-BEREICH unter www.hacker-motor.com.
TECHNISCHE DATEN
Eingangspannung: 4.5 bis 6.0 VDC
Abmessungen: 90x51x17mm
Gewicht : 84g
ALLG. GEWÄHRLEISTUNGSBESTIMMUNGEN
Produkte der Hacker Motor GmbH werden nach strengsten Qualitätskriterien gefertigt.
Wir gewähren die gesetzliche Gewährleistung auf Produktions- und Materialfehler, die zum
Zeitpunkt der Auslieferung des Produkts vorhanden waren.
Für gebrauchstypische Verschleißerscheinungen wird nicht gehaftet.
Diese Gewährleistung gilt nicht für Mängel, die auf eine unsachgemäße Benutzung, mangeln-
de Wartung, Fremdeingriff, oder mechanische Beschädigung zurückzuführen sind.
Dies liegt unter Anderem vor bei:
o Nicht befolgen der Anleitung
o Mechanische Beschädigung von Außen
Demontage oder Modifikation durch den Anwender.
o
Bevor Sie dieses Produkt zur Reparatur einsenden, prüfen Sie bitte zunächst alle anderen
Komponenten Ihres Systems um andere Störquellen und Bedienfehler auszuschließen.
KONFORMITÄTSERKLÄRUNG
Für die in dieser Anleitung erwähnten Produkte aus unserem Hause gilt die einschlägige und
zwingende EG Richtlinie:
EMV-Richtlinie: 2004/108/EG
Folgende Fachgrundnormen wurden herangezogen:
EN 61000-6-1:2007
EN 61000-6-3:2007
Ergolding, 04.02.2012
Benutzerinformationen zur Entsorgung von elektrischen Geräten und
elektronischen Geräten (private Haushalte)
Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-
Gruppe wurde ihr Produkt aus hochwertigen Materialen hergestellt, die
recycelbar und wieder verwendbar sind.
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische
und elektronische Produkte am Ende Ihrer Lebensdauer vom Hausmüll getrennt entsorgt
werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu
den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, da diese Geräte
kostenlos entgegennehmen.
Die Ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert
mögliche schädliche Auswirkungen
auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am
Ende ihrer Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie
bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und
elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union.
Dieses Symbol ist nur in der Europäischen Union gültig.
