3. Nehmen Sie die Seitenverkleidungen des Racks (sofern vorhanden) ab.
Siehe dazu die mit dem Rackgehäuse gelieferten Anweisungen. Wenn die
Seitenverkleidungen abgenommen werden, sind die Muttern und Schrauben, mit
denen Sie das System im Rackgehäuse befestigen, möglicherweise besser zugänglich.
4. Messen Sie die Tiefe des Rackgehäuses.
Weitere Informationen über Tiefenbereiche in EIA-konformen Industriestandard-
Rackgehäusen finden Sie in Vertikale Montagestreben in Anhang A.
5. Verwenden Sie einen Filzstift und die Einbauhilfe zum Auffinden und Markieren
der Rackstrebenbohrungen, die zum Befestigen jeder Ausziehschiene verwendet
werden.
Die Einbauhilfeschablone hilft Ihnen bei der Positionierung der Rackstrebenbohrungen,
die für jede Montageschiene verwendet werden. Die Einbauhilfe ist vier Rackeinheiten
(7,0 Zoll/17,78 cm) oder 12 Löcher groß. Die Schienenbohrungen bei einem Standard-
Rack sind in Gruppen zu je 3 Bohrungen im Abstand von 5/8, 5/8, 4/8 Zoll (ca. 1,59
bzw. 1,27 cm) angeordnet sind. Welche beiden der drei Bohrungen für das Anbringen
einer Ausziehschiene zu verwenden sind, variiert daher in Abhängigkeit davon, wo in
dem Rack Ihr System angeordnet ist.
a. Befassen Sie sich mit der Einbauhilfe. Sehen Sie sich die folgende Abbildung an.
Zwei der mittleren drei Bohrungspaare dienen zur Montage der Schienenwinkel
(Sie verwenden nur zwei Schrauben und zwei dieser drei Bohrungen, um jede
Schiene an dem Rack zu befestigen). Die oberen und unteren Öffnungen in der
Schablone positionieren die Systemsicherungsschrauben, die das System in dem
Rack halten, nachdem es eingebaut worden ist.

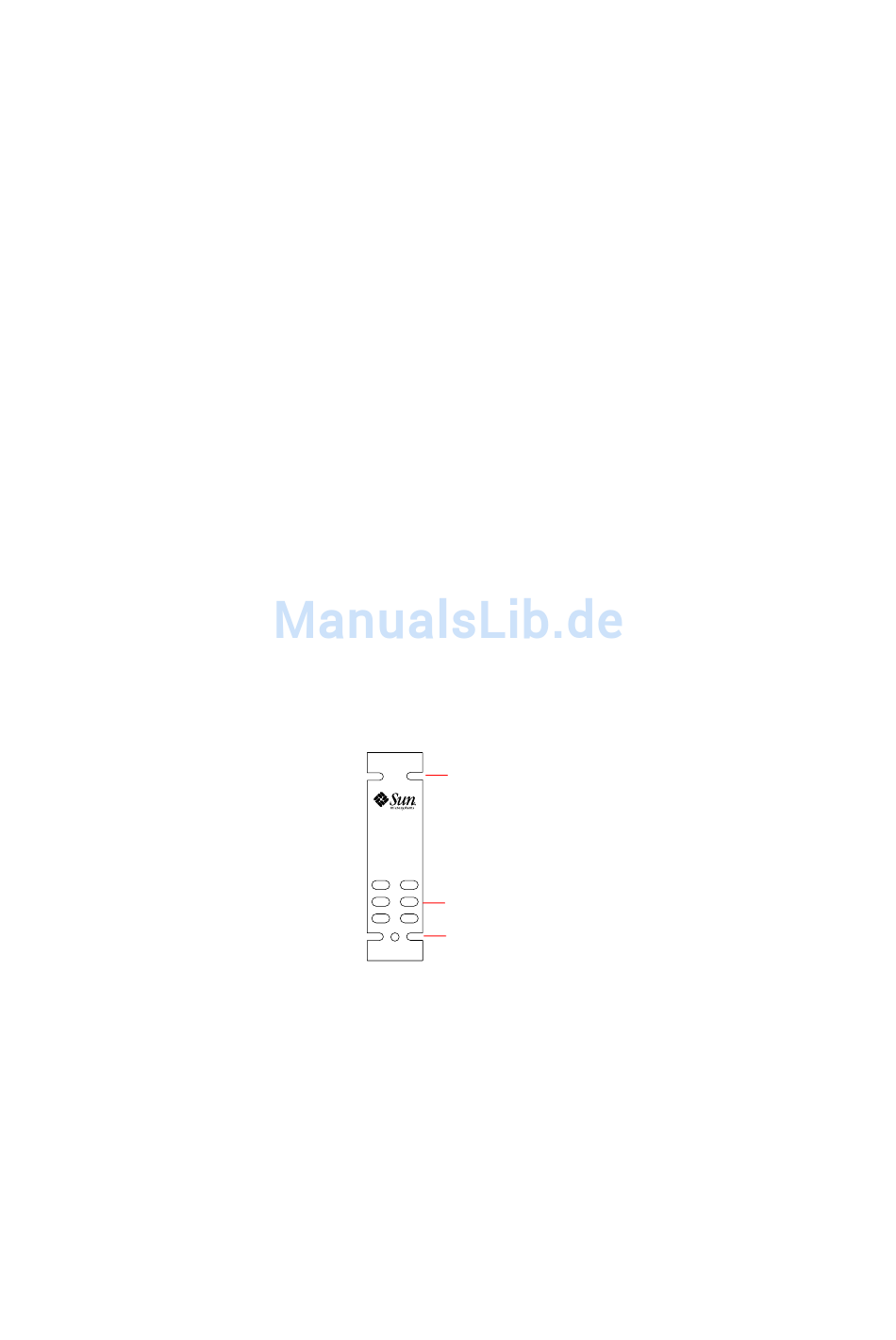

Einbauhilfe
b. Halten Sie die Einbauhilfe an die vordere linke vertikale Montagestrebe des
Racks. Siehe dazu die nächste Abbildung.
c. Halten Sie die Unterkante der Einbauhilfe an der Position an die
Montagestrebe, an der sich später die Unterseite des Systems befinden wird.
Öffnung für obere Sicherungsschraube
Montagebohrungen für Schienenwinkel
Öffnung für untere Sicherungsschraube
Kapitel 2
Einbau des Systems in das Rackgehäuse
13
