Inhaltszusammenfassung für Emerson Rosemount 214C

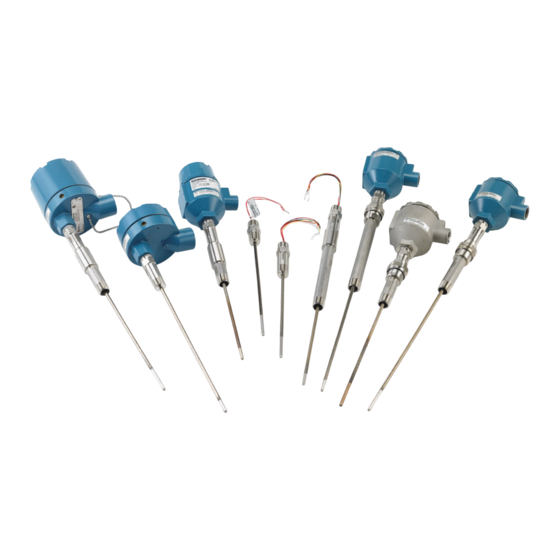

- Seite 1 Kurzanleitung 00825-0405-2654, Rev DE Juli 2023 Rosemount 214C Sensor ™...
- Seite 2 Kurzanleitung Juli 2023 Inhalt Informationen zu dieser Anleitung....................3 Anschlussschema für Widerstandsthermometer..............5 Anschlussschema für Thermoelemente................... 6 Zusätzliche technische Daten für Widerstandsthermometer..........7 Zusätzliche technische Daten für Thermoelemente............. 10 Produkt-Zulassungen........................ 11 Konformitätserklärung......................27 China RoHS..........................29 Emerson.com/Rosemount...
- Seite 3 Juli 2023 Kurzanleitung 1 Informationen zu dieser Anleitung Diese Kurzanleitung enthält grundlegende Richtlinien für Rosemount 214C Sensormodelle. Wenn der Sensor an einem Temperaturschutzrohr oder Messumformer montiert bestellt wurde, sind die Konfigurationsdaten und Ex-Zulassungen in der entsprechenden Produktdokumentation zu finden. 1.1 Sicherheitshinweise BEACHTEN Komplikationen können sich ergeben, wenn Sensoren und die...
- Seite 4 Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems. Beschränken Sie den physischen Zugriff durch unbefugte Personen, um die Assets der Endbenutzer zu schützen. Dies gilt für alle Systeme, die innerhalb der Anlage verwendet werden. ACHTUNG Siehe Abschnitt „Produkt-Zulassungen“ in dieser Kurzanleitung. Emerson.com/Rosemount...
- Seite 5 Juli 2023 Kurzanleitung 2 Anschlussschema für Widerstandsthermometer Abbildung 2-1: Konfiguration des Widerstandsthermometer- Anschlusskabels gemäß IEC 60751 – Einzelelement 3-Leiter 4-Leiter White White White Anmerkung Zur Konfiguration eines 4-Leiter-Widerstandsthermometers in Einzelelement-Ausführung als 3-Leiter-System nur eine weiße Ader anschließen. Die nicht verwendete weiße Ader so isolieren oder abschließen, dass ein Erdungskurzschluss verhindert wird.
- Seite 6 Tabelle 3-1: Adernfarbe des Thermoelements IEC 60584 Thermoelement ASTM E230 Thermoelement POS (+) NEG (-) POS (+) NEG (-) Schwarz Weiß Weiß Grün Weiß Gelb Braun Weiß Blau Anmerkung Als Doppelsensor ausgeführte Thermoelemente werden mit einem mit Schrumpfschlauch überzogenen Adernpaar versandt. Emerson.com/Rosemount...
- Seite 7 Juli 2023 Kurzanleitung 4 Zusätzliche technische Daten für Widerstandsthermometer Anmerkung Die Spezifikationen in diesem Abschnitt gelten für alle Widerstandsthermometer, sofern nicht anders angegeben. Alle Widerstandsthermometer entsprechen oder übertreffen Typen- und Routineprüfungen für Sensoren/Thermometer gemäß IEC 60751:2008. 4.1 Isolationswiderstand Mindestens 1 000 MΩ Isolationswiderstand, gemessen bei 500 VDC und Raumtemperatur.
- Seite 8 Kurzanleitung Juli 2023 4.7 Eigenerwärmung Eigenerwärmung wurde geprüft und entspricht den Anforderungen nach IEC 60751:2008 6.5.7. Emerson.com/Rosemount...
- Seite 9 Juli 2023 Kurzanleitung 4.8 Eintauchen in den Prozess Mindesteinbautiefe gemäß IEC 60751:2008 6.5.8 geprüft. Sensortyp RT, einzeln Mindesteinbautiefe = 30 mm Sensortyp RT, dual: Mindesteinbautiefe = 45 mm Sensortyp RH, einzeln und dual Mindesteinbautiefe = 40 mm Sensortyp RW, einzeln und dual Mindesteinbautiefe = 50 mm 4.9 ...
- Seite 10 Mindesteinbautiefe gemäß IEC 60751:2008 6.5.8 geprüft. Geerdete Thermoelemente: Mindesteinbautiefe = 5 mm Ungeerdete Thermoelemente: Mindesteinbautiefe = 10 mm 5.4 Kontinuität Der elektrische Durchgang und die Polarität werden geprüft und entsprechen den Anforderungen nach IEC 61515:2016 5.3.2. 5.5 Funktionsbeschreibung Überspannungskategorie I Spannungsversorgung Verschmutzungsgrad 4 Umgebungsbedingungen Emerson.com/Rosemount...
- Seite 11 Kurzanleitung zu finden. Die neueste Version der EU- Konformitätserklärung finden Sie auf Emerson.com/Rosemount. Standardbescheinigung Der Rosemount 214C wurde geprüft und getestet, um festzustellen, dass die Konstruktion den grundlegenden elektrischen und mechanischen sowie den Brandschutzanforderungen entspricht. Dies erfolgte durch ein national anerkanntes Prüflabor (NRTL), zugelassen durch die Federal Occupational Safety and Health Administration (OSHA).
- Seite 12 Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 2. Es müssen Leitungseinführungen verwendet werden, die die Schutzart des Gehäuses gewährleisten. Nicht verwendete Leitungseinführungen müssen mit geeigneten Blindstopfen verschlossen werden. 6.1.4 N6 Kanada Division 2 70044744 Zertifikat Emerson.com/Rosemount...
- Seite 13 Juli 2023 Kurzanleitung CAN/CSA C22.2 Nr. 0:2010, CAN/CSA C22.2 Nr. 94- Normen/ Standards M1991 (R2011), CAN/CSA Nr. 213-M1987 (R2013), CAN/CSA C22.2 Nr. 61010-1:2012 CL I, DIV 2, GP A, B, C, D; T6; (-50 °C ≤ T ≤ +80 °C), Kennzeich‐ nungen T5 (-50 °C ≤...
- Seite 14 Das Gerät muss in einem Gehäuse installiert sein, das mindestens der Schutzart IP20 entspricht. 6.2.3 N1 ATEX Zone 2 BAS00ATEX3145 Zertifikat EN 60079-0:2012+A11:2013, EN 60079-15:2010 Normen/Standards II 3 G Ex nA IIC T5 Gc (–40 °C ≤ T ≤ 70 °C) Kennzeichnungen Emerson.com/Rosemount...
- Seite 15 Juli 2023 Kurzanleitung 6.2.4 ND ATEX Staub-Ex-Schutz DEKRA 19ATEX0076 X Zertifikat EN IEC 60079-0:2018, EN 60079-31:2014 Normen/Standards II 2 D Ex tb IIIC T130 °C Db, (-60 °C ≤ T ≤ +80 Kennzeichnungen °C) Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Nicht standardmäßige Lackierungsoptionen können ein Risiko durch elektrostatische Entladung verursachen.
- Seite 16 IEC 60079-0:2017, IEC 60079-11:2011 Standards Ex ia IIC T5/T6 Ga (ROHRKLASSE SIEHE ZULAS‐ Kennzeichnungen SUNG) Thermoelemente; P = 500 mW T6 -60 °C ≤ T ≤ +70 °C Widerstandsthermometer; P = 192 T6 -60 °C ≤ T ≤ +70 °C Emerson.com/Rosemount...
- Seite 17 Juli 2023 Kurzanleitung Widerstandsthermometer; P = 290 T6 -60 °C ≤ T ≤ +60 °C T5 -60 °C ≤ T ≤ +70 °C Spezielle Voraussetzung zur sicheren Verwendung (X): Das Gerät muss in einem Gehäuse installiert sein, das mindestens der Schutzart IP20 entspricht. 6.3.3 ...
- Seite 18 Sensoren müssen in einem Schutzrohr installiert werden, um der Schutzart Ex tb zu entsprechen. 5. Der Kontakt, der auf einen Sensor in Adapterbauweise hinweist, entspricht nicht den Anforderungen für die Schutzart „tb“. 6. Die DIN-Sensoren vor Aufprallenergien über 4 Joule schützen. Emerson.com/Rosemount...
- Seite 19 Juli 2023 Kurzanleitung Prozesstemperaturbe‐ Umgebungstempera‐ Temperaturklas‐ reich (°C) turbereich (°C) se/max. Oberflächen‐ temperatur „T“ -60 °C bis +80 °C -60 °C bis +80 °C -60 °C bis +95 °C -60 °C bis +80 °C -60 °C bis +130 °C -60 °C bis +80 °C -60 °C bis +195 °C -60 °C bis +80 °C -60 °C bis +290 °C...
- Seite 20 T130 ℃ 注：选择 AD1、SD1 外壳时环境温度下限为-50 ℃。 • 产品使用注意事项 1. 产品外壳设有接地端子，用户在使用时应可靠接地。 2. 安装现场应不存在对产品外壳有腐蚀作用的有害气体。 3. 现场安装时，电缆引入口须选用经国家指定的防爆检验机构检验认 可、具有 Ex db ⅡC Gb、Ex tb ⅢC Db 防爆等级的电缆引入装置或 堵封件，冗余电缆引入口须用堵封件有效密封。 4. 用于爆炸性气体环境中，现场安装、使用和维护必须严格遵守“断 电后开盖！”的警告语。 5. 用于爆炸性粉尘环境中，产品外壳表面需保持清洁，以防粉尘堆 积，但严禁用压缩空气吹扫。 6. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运 行中出现的故障，以杜绝损坏现象的发生。 7. 产品的安装、使用和维护应同时遵守产品使用说明书、GB/ T3836.13-2021“爆炸性环境 第 13 部分：设备的修理、检修、 Emerson.com/Rosemount...
- Seite 21 Juli 2023 Kurzanleitung 修复和改造”、GB/T3836.15-2017“爆炸性环境 第 15 部分： 电气装置的设计、选型和安装”、GB/T3836.16-2017“爆炸性环 境 第 16 部分：电气装置的检查与维护”、GB50257-2014“电 气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范”和 GB15577-2018“粉尘防爆安全规程”的有关规定。 6.5.2 I3 China Eigensicherheit GYJ22.3551X (CCC 认证) Zertifikat GB/T 3836.1-2021, GB/T 3836.4-2021, GB Normen/Standards 3836.20-2010 Ex ia IIC T6···T5 Ga Kennzeichnungen 产品安全使用特殊条件 证书编号后缀“X”表明产品具有安全使用特殊条件：产品必须安装于具有 IP20 外壳防护等级的外壳内方可使用。 产品使用注意事项 1. 产品使用环境温度和温度组别的关系为： 传感器类型...
- Seite 22 Aufladungen auf Lackoberflächen bilden können und die Lackoberflächen mit einem angefeuchteten Tuch reinigen. Bei Bestellung der Lackierung über spezielle Optionscodes zwecks weiterer Informationen den Hersteller kontaktieren. 3. Die Beziehung zwischen Umgebungstemperatur, Prozesstemperatur und Temperaturklasse ist in der Anleitung beschrieben. Emerson.com/Rosemount...
- Seite 23 Juli 2023 Kurzanleitung Zusätzliche spezielle Voraussetzungen für die sichere Verwendung (X), wenn die Bezeichnung „XA“ bestellt wird: 1. Wenn die Sensoren in Adapter-Ausführung separat bereitgestellt werden, müssen diese an ein geeignetes Ex db- Gehäuse mit einem internen freien Volumen von max. 550 cm montiert werden.
- Seite 24 Ex tb IIIC T130 °C Db, (-60 °C ≤ T ≤ +80 °C) zusätzlich nungen zu den Kennzeichnungen für EP und IP Spezielle Voraussetzung zur sicheren Verwendung (X): Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sowie spezielle Voraussetzungen zur sicheren Verwendung sind in der Zulassung zu finden. Emerson.com/Rosemount...
- Seite 25 Juli 2023 Kurzanleitung 6.8 Russland 6.8.1 EM Technical Regulation Customs Union TR CU 012/2011 (EAC) Druckfeste Kapselung 1Ex db IIC T6...T1 Gb X, T6 (-55 °C ≤ T ≤ +80 °C), T5 (-55 Kennzeich‐ nungen °C ≤ T ≤ +95 °C), T4...T1 (-55 °C ≤ T ≤...
- Seite 26 Kurzanleitung Juli 2023 Kombination von E1, E5 und E6 Kombination von E1, E5, E6 und E7 Kombination von EM und IM Kombination von N1, N5, N6 und N7 Kombination von EP und IP Emerson.com/Rosemount...
- Seite 27 Juli 2023 Kurzanleitung 7 Konformitätserklärung Kurzanleitung...
- Seite 28 Kurzanleitung Juli 2023 Emerson.com/Rosemount...
- Seite 29 Juli 2023 Kurzanleitung 8 China RoHS 214C 2/9/2021 214C Temperature Sensor China RoHS List of 214C Temperature Sensor Parts with China RoHS Concentration above MCVs / Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6)
- Seite 30 Kurzanleitung Juli 2023 Emerson.com/Rosemount...
- Seite 31 Juli 2023 Kurzanleitung Kurzanleitung...
- Seite 32 © 2023 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
