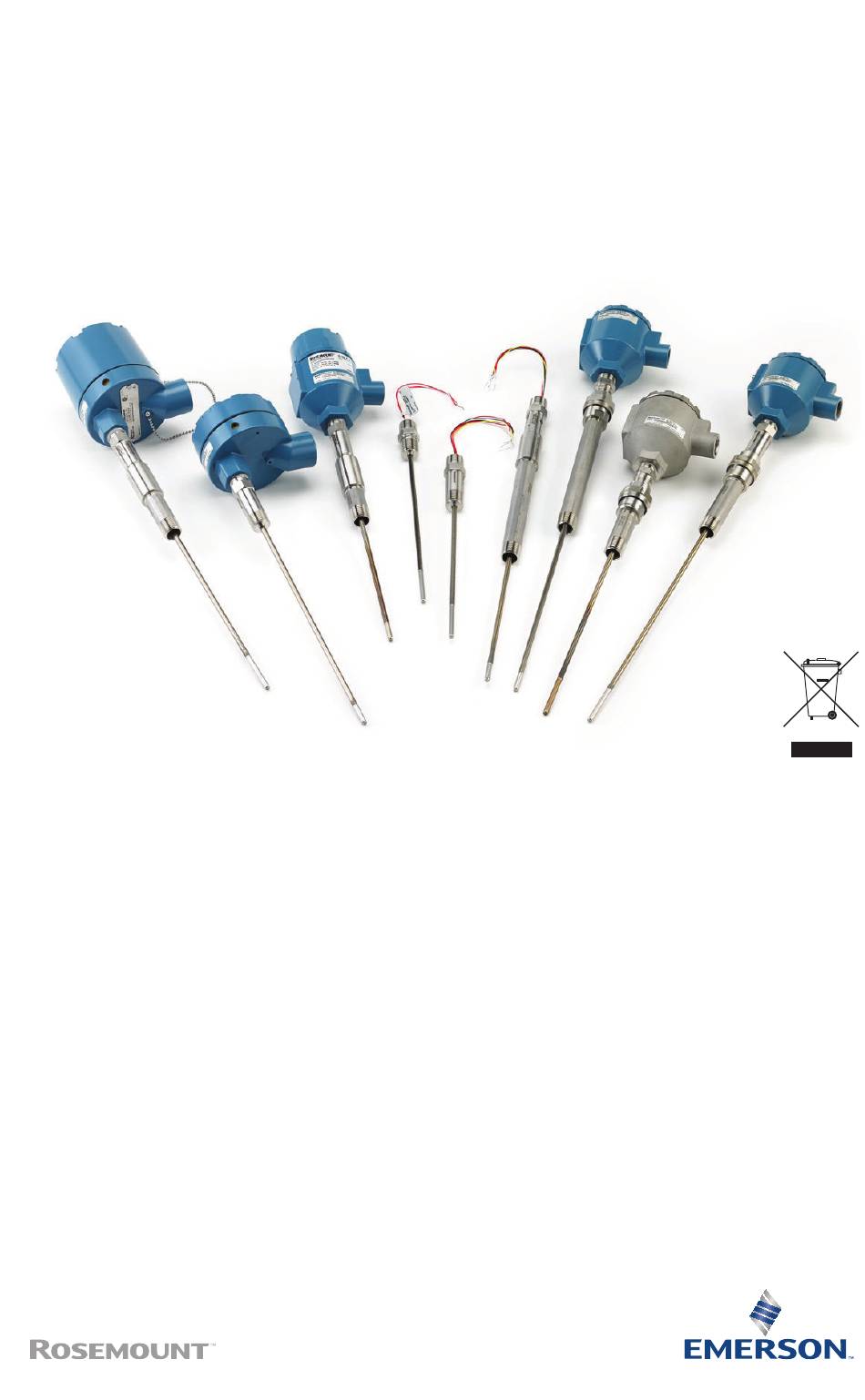

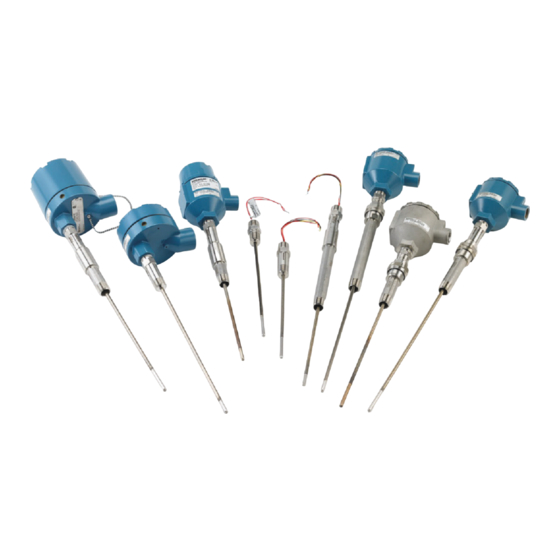

- Seite 1 Kurzanleitung 00825-0405-2654, Rev DB März 2021 ™ Rosemount 214C Sensor...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung März 2021 Inhalt Informationen zu dieser Anleitung....................3 Anschlussdiagramm für Widerstandsthermometer..............5 Anschlussdiagramm für Thermoelemente..................6 Zusätzliche technische Daten für Widerstandsthermometer............7 Zusätzliche technische Daten für Thermoelemente..............9 Produkt-Zulassungen......................... 10 Konformitätserklärung.......................25 China RoHS..........................27 Emerson.com/Rosemount... -
Seite 3: Informationen Zu Dieser Anleitung
Zulassungen haben. Auf folgende Situationen achten: • Wenn ein eigensicherer Rosemount 214C Sensor mit Gehäuse bestellt wird, kann ein in diesem Gehäuse eingesetzter Messumformer eine andere Zulassung für Eigensicherheit haben. Siehe Zulassung für Eigensicherheit des Messumformers, falls anwendbar. - Seite 4 Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems. Beschränken Sie den physischen Zugriff durch unbefugte Personen, um die Assets der Endbenutzer zu schützen. Dies gilt für alle Systeme, die innerhalb der Anlage verwendet werden. ACHTUNG Siehe Abschnitt „Produkt-Zulassungen“ in dieser Kurzanleitung. Emerson.com/Rosemount...
-
Seite 5: Anschlussdiagramm Für Widerstandsthermometer
März 2021 Kurzanleitung Anschlussdiagramm für Widerstandsthermometer Abbildung 2-1: Konfiguration des Widerstandsthermometer- Anschlusskabels gemäß IEC 60751 – Einzelelement 3-Leiter 4-Leiter White White White Anmerkung Zur Konfiguration eines 4-Leiter-Widerstandsthermometers in Einzelelement-Ausführung als 3-Leiter-System nur eine weiße Ader anschließen. Die nicht verwendete weiße Ader so isolieren oder abschließen, dass ein Erdungskurzschluss verhindert wird. -
Seite 6: Anschlussdiagramm Für Thermoelemente
Tabelle 3-1: Farbe der Thermoelementverkabelung IEC 60584 Thermoelement ASTM E230 Thermoelement POS (+) NEG (-) POS (+) NEG (-) Schwarz Weiß Weiß Grün Weiß Gelb Braun Weiß Blau Anmerkung Als Doppelsensor ausgeführte Thermoelemente werden mit einem mit Schrumpfschlauch überzogenen Adernpaar versandt. Emerson.com/Rosemount... -
Seite 7: Zusätzliche Technische Daten Für Widerstandsthermometer
März 2021 Kurzanleitung Zusätzliche technische Daten für Widerstandsthermometer Anmerkung Die Spezifikationen in diesem Abschnitt gelten für alle Widerstandsthermometer, sofern nicht anders angegeben. Alle Widerstandsthermometer entsprechen oder übertreffen Typen- und Routineprüfungen für Sensoren/Thermometer gemäß IEC 60751:2008. Isolationswiderstand Mindestens 1 000 MΩ Isolationswiderstand, gemessen bei 500 VDC und Raumtemperatur. -
Seite 8: Eigenerwärmung
500 Hz für 150 Stunden. Sensortyp RT mit VR1: Entspricht 10 g Vibration zwischen 20 und 500 Hz für 150 Stunden. Sensortyp RW: Entspricht 1 g Vibration zwischen 20 und 500 Hz für 150 Stunden. 4.10 Funktionsbeschreibung Spannungsversorgung Überspannungskategorie I Umgebungsbedingungen Verschmutzungsgrad 4 Emerson.com/Rosemount... -
Seite 9: Zusätzliche Technische Daten Für Thermoelemente
März 2021 Kurzanleitung Zusätzliche technische Daten für Thermoelemente Anmerkung Die Spezifikationen in diesem Abschnitt gelten für alle Thermoelement- Typen, sofern nicht anders angegeben. Alle Thermoelemente entsprechen oder übertreffen Typen- und Routineprüfungen für Sensoren/Thermometer gemäß IEC 61515:2016. Isolationswiderstand Mindestens 1 000 MΩ Isolationswiderstand, gemessen bei 500 VDC und Raumtemperatur. -
Seite 10: Produkt-Zulassungen
Rev. 2.7 Informationen zu EU-Richtlinien Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU-Konformitätserklärung ist auf Emerson.com/Rosemount zu finden. Standardbescheinigung Der Rosemount 214C wurde geprüft und getestet, um festzustellen, dass die Konstruktion den grundlegenden elektrischen und mechanischen sowie den Brandschutzanforderungen entspricht. - Seite 11 März 2021 Kurzanleitung Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 2. Es müssen Leitungseinführungen verwendet werden, die die Schutzart des Gehäuses gewährleisten. Nicht verwendete Leitungseinführungen müssen mit geeigneten Verschlussstopfen verschlossen werden. 6.1.2 N5 USA Division 2 (NI) Zulassungs- 70044744...
- Seite 12 3. Wenn die Sensoren in Adapterbauweise einzeln geliefert werden, müssen sie an einem geeigneten Ex-db-Gehäuse mit einem freien internen Volumen von nicht mehr als 550 cm angebracht werden. 4. DIN-Sensoren vor Aufprallenergien von mehr als 4 Joule schützen. Emerson.com/Rosemount...
- Seite 13 März 2021 Kurzanleitung Prozesstemperaturbe- Umgebungstempera- Temperaturklasse reich (°C) turbereich (°C) -60 °C bis +80 °C -60 °C bis +80 °C -60 °C bis +95 °C -60 °C bis +80 °C -60 °C bis +130 °C -60 °C bis +80 °C -60 °C bis +195 °C -60 °C bis +80 °C -60 °C bis +290 °C...
- Seite 14 Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 2. Nicht standardmäßige Lackierungsoptionen können ein Risiko durch elektrostatische Entladung verursachen. Installationen vermeiden, in denen sich elektrostatische Aufladungen auf Lackoberflächen bilden können. Die Lackoberflächen stets nur mit einem angefeuchteten Emerson.com/Rosemount...
- Seite 15 März 2021 Kurzanleitung Tuch reinigen. Bei Bestellung der Lackierung über spezielle Optionscodes zwecks weiterer Informationen den Hersteller kontaktieren. 3. Wenn die Sensoren in Adapterbauweise einzeln geliefert werden, müssen sie an einem geeigneten Ex-db-Gehäuse mit einem freien internen Volumen von nicht mehr als 550 cm angebracht werden.
-
Seite 16: E2 Brasilien Druckfeste Kapselung Und Staub-Ex-Schutz
Die Mindest-Prozesstemperatur und Mindest-Umgebungstemperatur ist bei Modellen mit Gehäusebezeichnung „AD1“ oder „SD1“ auf -50 °C beschränkt. Brasilien 6.4.1 E2 Brasilien Druckfeste Kapselung und Staub-Ex-Schutz Zulassungs- UL-BR 17.0199X Normen ABNT NBR IEC 60079-0:2013, ABNT NBR IEC 60079-1:2016, ABNT NBR IEC 60079-31:2014 Emerson.com/Rosemount... -
Seite 17: I2 Brasilien Eigensicherheit
Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Wenn der Rosemount 214C Sensor mit einem Gehäuse mit Anzeigerabdeckung geliefert wird, darf die Umgebungstemperatur maximal 95 °C betragen. 3. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III-Umgebungen eine Zündquelle darstellen. - Seite 18 ≤ +100 ℃ -50 ℃ ≤ T ≤+95 ℃ T4~T1 T130 ℃ -50 ℃ ≤ T ≤ +100 ℃ -50 ℃ ≤ T ≤+95 ℃ 2. 产品温度组别和过程温度的关系为: 外壳 扩展 过程温度（℃） 类型 长度 气体 粉尘 T130 ℃ 无扩 AR2, 展 Emerson.com/Rosemount...
- Seite 19 März 2021 Kurzanleitung 3’’ 6’’ 9’’ 任何 AR1, 长度 SR1, AD1, SD1, AT1, AJ1, 3. 产品外壳设有接地端子，用户在使用时应可靠接地. 4. 安装现场应不存在对产品外壳有腐蚀作用的有害气体. 5. 现场安装时，电缆引入口须选用国家指定的防爆检验机构按检验认 可、具有 Ex d ⅡC Gb，Ex tD A21 IP6X 防爆等级的电缆引入装置或堵 封件，冗余电缆引入口须用堵封件有效密封. 6. 用于爆炸性气体环境中，现场安装、使用和维护必须严格遵守“断电 后开盖！”的警告语。用于爆炸性粉尘环境中，现场安装、使用和维 护必须严格遵守“爆炸性粉尘场所严禁开盖！”的警告语. 7. 用于爆炸性粉尘环境中，产品外壳表面需保持清洁，以防粉尘堆 积，但严禁用压缩空气吹扫. 8. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运 行中出现的故障，以杜绝损坏现象的发生. 9.
- Seite 20 2. 本安电气参数: 热电偶： 最高输入电 最大输入电 最大输入功 最大内部等效参数 压 流 率 (mA) (mW) (pF) (nH) 最高输出电压 最大输出电流 最大输出功率 (mA) (mW) RTD: 最高输入电 最大输入电 最大输入功 最大内部等效参数 压 流 率 (mA) (mW) (pF) (nH) 192/290 3. 该产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系 统方可使用于爆炸性气体环境。其系统接线必须同时遵守本产品和 所配关联设备的使用说明书要求，接线端子不得接错. 4. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运 行中出现的故障，以杜绝损坏现象的发生. Emerson.com/Rosemount...
- Seite 21 März 2021 Kurzanleitung 5. 产品的安装、使用和维护应同时遵守产品使用说明书、 GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、修 复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备 第 15 部 分：危险场所电气安装（煤矿除外）”、GB3836.16-2006“爆炸性气 体环境用电气设备 第 16 部分：电气装置的检查和维护（煤矿除 外）”、GB3836.18-2010“爆炸性环境 第 18 部分：本质安全系统”和 GB50257-2014“电气装置安装工程爆炸和火灾危险环境电力装置施 工及验收规范”的有关规定. 6.5.3 N3 China Zone 2 GYJ18.1025 (CCC 认证) Zulassungs-Nr. Normen GB 3836.1-2010, GB 3836.8-2014 Kennzeichnungen Ex nA IIC T5 Gc, T5 (-40 °C ≤ T ≤...
-
Seite 22: Kp Korea Druckfeste Kapselung, Staub-Ex-Schutz Und Eigensicherheit
Ex tb IIIC T130 °C, T130 °C (-50 °C ≤ T ≤ +100 °C) zusätz- nungen lich zu den Kennzeichnungen für EP und IP Spezielle Voraussetzung zur sicheren Verwendung (X): Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sowie spezielle Voraussetzungen zur sicheren Verwendung sind in der Zulassung zu finden. Russland Emerson.com/Rosemount... -
Seite 23: Druckfeste Kapselung
März 2021 Kurzanleitung 6.7.1 EM Technical Regulation Customs Union TR CU 012/2011 (EAC) Druckfeste Kapselung Kennzeich- 1Ex db IIC T6…T1 Gb X, T6 (-55 °C ≤ T ≤ +80 °C), T5 (-55 °C ≤ nungen ≤ +95 °C), T4…T1 (-55 °C ≤ T ≤... - Seite 24 Kurzanleitung März 2021 Kombination von EM und IM Kombination von N1, N5, N6 und N7 Kombination von EP und IP Emerson.com/Rosemount...
-
Seite 25: Konformitätserklärung
März 2021 Kurzanleitung Konformitätserklärung Kurzanleitung... - Seite 26 Kurzanleitung März 2021 Emerson.com/Rosemount...
-
Seite 27: China Rohs
März 2021 Kurzanleitung China RoHS 214C 2/9/2021 214C Temperature Sensor China RoHS List of 214C Temperature Sensor Parts with China RoHS Concentration above MCVs / Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) - Seite 28 Weiterführende Informationen: www.emerson.com © 2021 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres...
