Vorderseitenanschluss
Der Frontpanelanschluss stellt eine Schnittstelle zur Vorderseite für die Funktion der Netzschalter und
LEDs zur Verfügung.

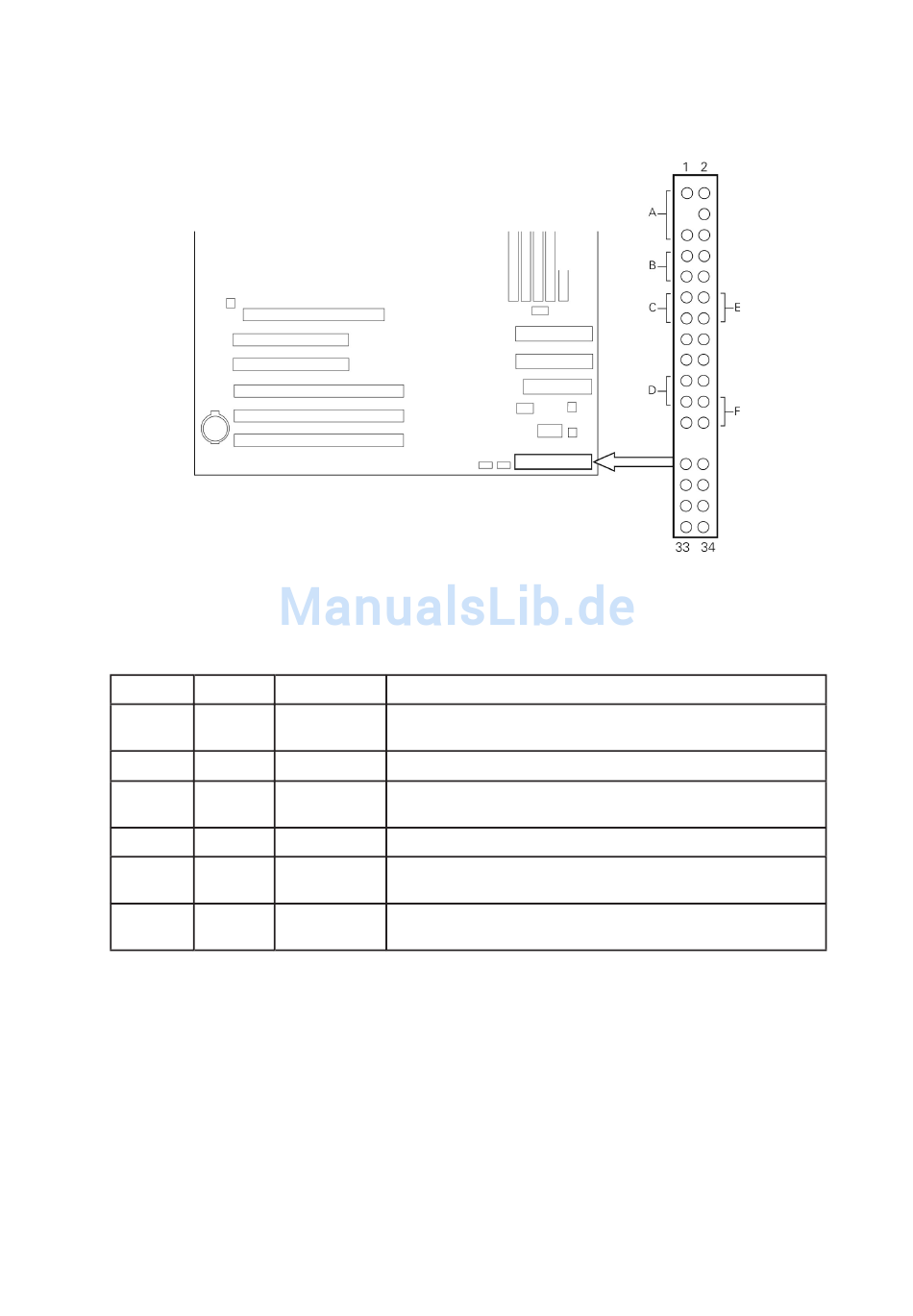

Abbildung 9. Position der Verbindungen für den Vorderseitenanschluss
Tabelle 10. Beschreibung der Verbindungen für den Vorderseitenanschluss
Position
Pins
A
1 u. 5
B
7 u. 9
C
11 u. 13
D
15 u. 17
E
12 u. 14
F
22 u. 24
50
Name
Beschreibung
Netz-LED
Drücken des Sleep-Schalters versetzt die Serverplatine
sofort in den Sleep-Modus
HDD-LED
Drücken der Reset-Taste startet den Startvorgang neu
Netzschalter
Drücken des Netzschalters trennt die Spannungsversorgung
von der Platine (mit Ausnahme des Bereitschaftsstroms)
NMI-Schalter
Löst einen NMI (nicht maskierbaren Interrupt) aus
NIC 1-LED
Die LED zeigt die Aktivität des Netzwerkschnittstellen-
Controllers an.
NIC 2-LED
Die LED zeigt die Aktivität des Netzwerkschnittstellen-
Controllers an.
