Montage
6.5.1

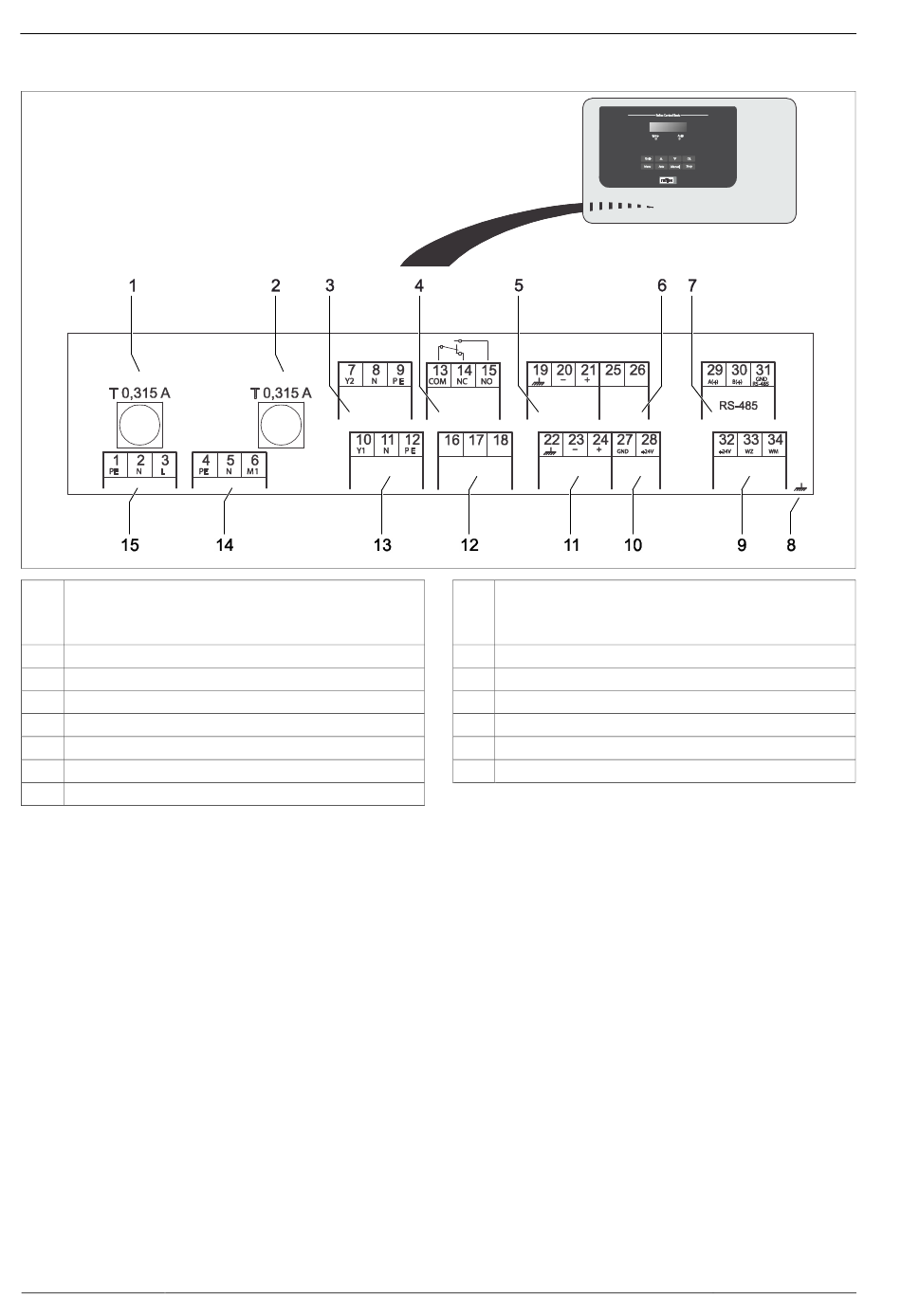

Klemmenplan

1 Sicherung „L" für Elektronik und Magnetventile
2 Sicherung „N" für Magnetventile
3 Ventil Überströmer (nicht bei Motorkugelhahn)
4 Sammelmeldung
5 Optional für zweiten Druckwert
6 Motorkugelhahn (Steueranschluss)
7 Schnittstelle RS-485
8 Schirm
32 — Deutsch
9
10
11
12
13
14
15
Reflexomat mit Basic-Steuerung — 26.03.2014
Digitale Eingänge
• Wasserzähler
• Wassermangel
Motorkugelhahn (Energieanschluss)
Analogeingang für Druck
Externe Nachspeiseanforderung
Ventil für Nachspeisung
Kompressor „CO"
Netzeinspeisung
