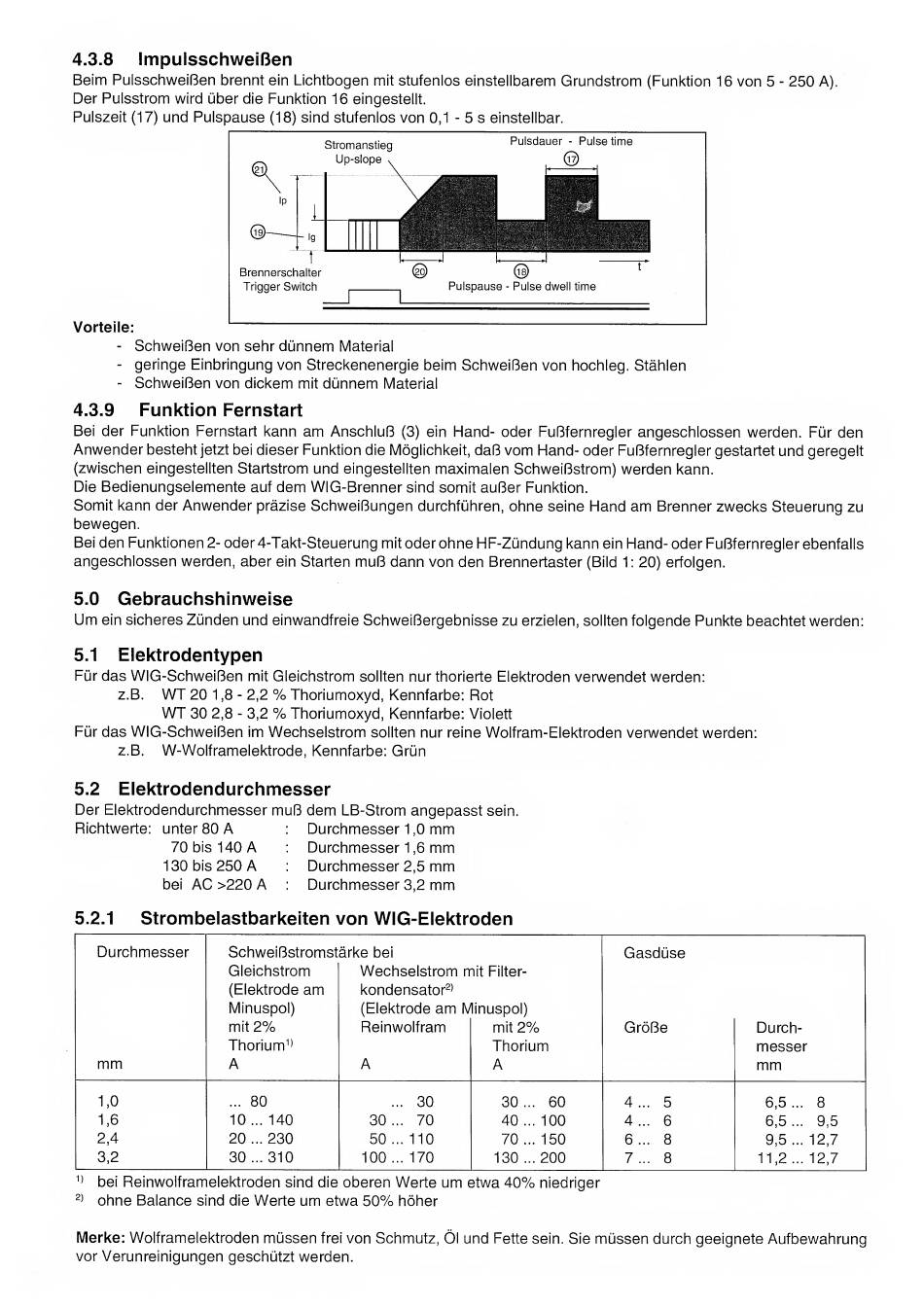

4.3.8
ImpulsschweiBen
Beim PulsschweiBen brennt ein Lichtbogen mit stufenlos einstellbarem Grundstrom (Funktion 16 von 5 - 250 A).
Der Pulsstrom wird uber die Funktion 16 eingestellt.
Pulszeit (17) und Pulspause (18) sind stufenlos von 0,1 -5s einstellbar.
.
Stromanstieg
Up-slope
Pulsdauer - Pulse time
®
--ig
.T
Brennerschalter
Trigger Switch
Pulspause - Pulse dwell time
- SchweiBen von sehr dunnem Material
- geringe Einbringung von Streckenenergie beim SchweiBen von hochleg. Stahlen
- SchweiBen von dickem mit dunnem Material
4.3.9
Funktion Fernstart
Bei der Funktion Fernstart kann am AnschluB (3) ein Hand- oder FuBfernregler angeschlossen warden. Fur den
Anwender besteht jetzt bei dieser Funktion die Moglichkeit, daB vom Hand- oder FuBfernregler gestartet und geregelt
(zwischen eingestellten Startstrom und eingestellten maximalen SchweiBstrom) warden kann.
Die Bedienungselemente auf dem WIG-Brenner sind somit auBer Funktion.
Somit kann der Anwender prazise SchweiBungen durchfiihren, ohne seine Hand am Brenner zwecks Steuerung zu
bewegen.
Bei den Funktionen2- oder4-Takt-Steuerung mit oder ohne HF-Zundung kann ein Hand-oder FuBfernregler ebenfalls
angeschlossen warden, aber ein Starten muB dann von den Brennertaster (Bild 1: 20) erfolgen.
5.0
Gebrauchshinweise
Dm ein sicheres Zunden und einwandfreie SchweiBergebnisse zu erzielen, sollten folgende Punkte beachtet warden:
5.1
Elektrodentypen
Fur das WIG-SchweiBen mit Gleichstrom sollten nur thorierte Elektroden verwendet warden:
z.B.
WT 20 1,8 - 2,2 % Thoriumoxyd, Kennfarbe: Rot
WT 30 2,8 - 3,2 % Thoriumoxyd, Kennfarbe: Violett
Fur das WIG-SchweiBen im Wechselstrom sollten nur relne Wolfram-Elektroden verwendet warden:
z.B.
W-Wolframelektrode, Kennfarbe: Grun
5.2
Elektrodendurchmesser
Der Elektrodendurchmesser muB dem LB-Strom angepasst sein.
Richtwerte: unter 80 A
70 bis 140 A
130 bis 250 A
bei AC >220 A
Durchmesser 1,0 mm
Durchmesser 1,6 mm
Durchmesser 2,5 mm
Durchmesser 3,2 mm
5.2.1
Strombelastbarkeiten von WIG-Elektroden
Durchmesser
SchweiBstromstarke bei
Gasduse
Gleichstrom
Wechselstrom mit Filter-
(Elektrode am
kondensator^*
Minuspol)
(Elektrode am Minuspol)
mit 2%
Relnwolfram
mit 2%
GroBe
Durch-
Thorium^)
Thorium
messer
mm
A
A
A
mm
1,0
... 80
...
30
30 ...
60
4...
5
6,5...
8
1,6
10 ... 140
30 ...
70
40 ... 100
4... 6
6,5...
9,5
2,4
20 ... 230
50 ... 110
70 ... 150
6
...
8
9,5 ... 12,7
3,2
30 ... 310
100 ... 170
130 ... 200
7 ...
8
11,2 ... 12,7
bei Reinwoiframelektroden sind die oberen Werte urn etwa 40% niedriger
ohne Balance sind die Werte um etwa 50% hoher
Merke: Wolframelektroden mussen frei von Schmutz, 01 und Fette sein. Sie mussen durch geeignete Aufbewahrung
vor Verunreinigungen geschutzt warden.
