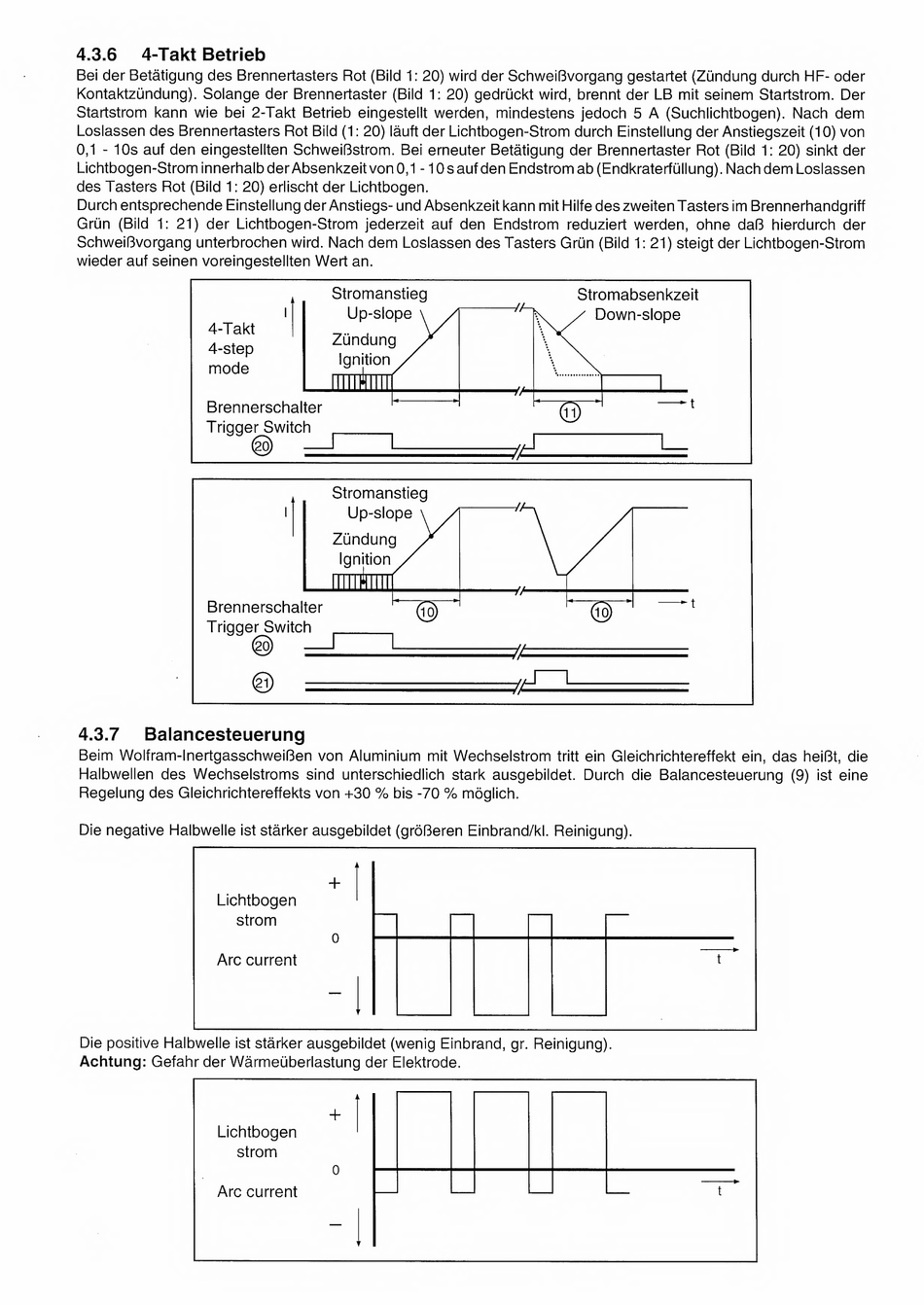

4.3.6
4-Takt Betrieb
Bei der Betatigung des Brennertasters Rot (Bild 1: 20) wird der SchweiBvorgang gestartet (Zundung durch HF- Oder
Kontaktzundung). Solange der Brennertaster (Bild 1: 20) gedruckt wird, brennt der LB mit seinem Startstrom. Der
Startstrom kann wie bei 2-Takt Betrieb eingestellt werden, mindestens jedoch 5 A (Suchlichtbogen). Nach dem
Loslassen des Brennertasters Rot Bild (1: 20) lauft der Lichtbogen-Strom durch Einstellung der Anstiegszeit (10) von
0,1 - 10s auf den eingestellten SchweiBstrom. Bei erneuter Betatigung der Brennertaster Rot (Bild 1: 20) sinkt der
Lichtbogen-Strom innerhalbderAbsenkzeitvon0,1 -lOsaufden Endstromab(Endkraterfullung). Nach dem Loslassen
des Tasters Rot (Bild 1: 20) erlischt der Lichtbogen.
Durch entsprechende Einstellung der Anstiegs- und Absenkzeit kann mit Hilfe des zweiten Tasters im Brennerhandgriff
Grun (Bild 1: 21) der Lichtbogen-Strom jederzeit auf den Endstrom reduziert werden, ohne daB hierdurch der
SchweiBvorgang unterbrochen wird. Nach dem Loslassen des Tasters Grun (Bild 1: 21) steigt der Lichtbogen-Strom
wieder auf seinen voreingestellten Wert an.
1
4-Takt
4-step
mode
Stromanstieg
Up-slope
\ /
Zundung
X
Ignjtion
-/An
Stromabsenkzeit
K
/
Down-slope
^
1_L_
Brennerschalter
Trigger Switch
-1
1-
®
■'
—
1
L
4.3.7
Balancesteuerung
Beim Wolfram-lnertgasschweiBen von Aluminium mit Wechselstrom tritt ein Gleichrichtereffekt ein, das heiBt, die
Halbwellen des Wechselstroms sind unterschiedlich stark ausgebildet. Durch die Balancesteuerung (9) ist eine
Regelung des Gleichrichtereffekts von +30 % bis -70 % moglich.
Die negative Haibwelle ist starker ausgebildet (grOBeren Einbrand/kl. Reinigung).
Lichtbogen
Strom
Arc current
Die positive Haibwelle ist starker ausgebildet (wenig Einbrand, gr. Reinigung).
Achtung:
Gefahr der Warmeiiberlastung der Elektrode.
Lichtbogen
Strom
Arc current
