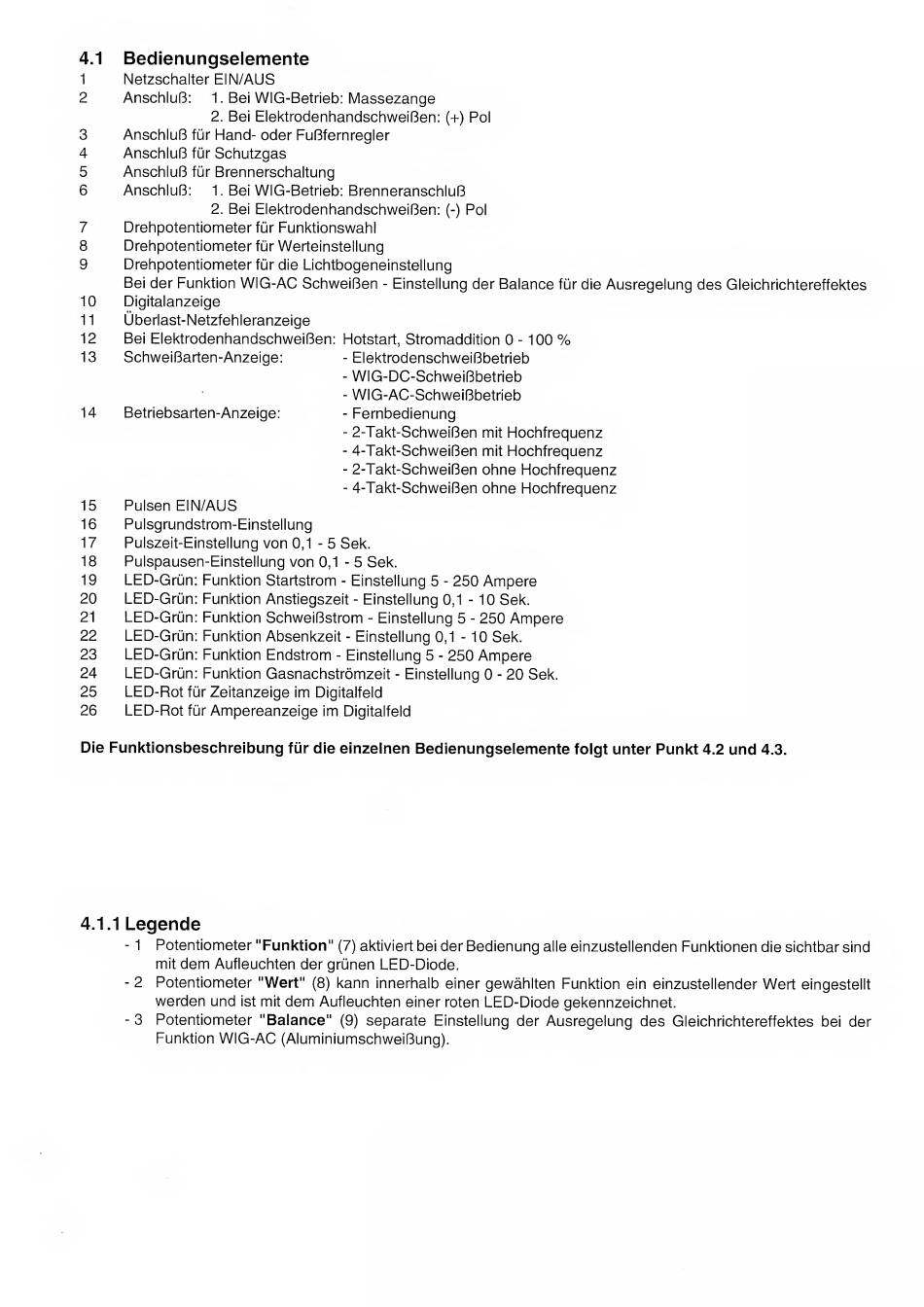

4.1
Bedienungselemente
1
Netzschalter EIN/AUS
2
AnschluB:
1. Bei WIG-Betrieb: Massezange
2. Bei ElektrodenhandschweiBen: (+) Pol
3
AnschluB fur Hand- Oder FuBfernregler
4
AnschluB fur Schutzgas
5
AnschluB fur Brennerschaltung
6
AnschluB:
1. Bei WIG-Betrieb: BrenneranschluB
2. Bei ElektrodenhandschweiBen: (-) Pol
7
Drehpotentiometerfur Funktionswahl
8
Drehpotentiometer fur Werteinstellung
9
Drehpotentiometer fur die Lichtbogeneinstellung
Bei der Funktion WIG-AC SchwelBen - Einstellung der Balance fur die Ausregelung des Gleichrichtereffektes
10
Digitalanzeige
11
Uberlast-Netzfehleranzeige
12
Bei ElektrodenhandschweiBen: Hotstart, Stromaddition 0 -100 %
13
SchweiBarten-Anzeige:
- ElektrodenschweiBbetrieb
- WIG-DC-SchweiBbetrieb
- WIG-AC-SchweiBbetrieb
14
Betriebsarten-Anzeige:
- Fernbedienung
- 2-Takt-SchweiBen mit Hochfrequenz
- 4-Takt-SchweiBen mit Hochfrequenz
- 2-Takt-SchweiBen ohne Hochfrequenz
- 4-Takt-SchweiBen ohne Hochfrequenz
15
Pulsen EIN/AUS
16
Pulsgrundstrom-Einstellung
17
Pulszeit-Einstellung von 0,1 - 5 Sek.
18
Pulspausen-Einstellung von 0,1 - 5 Sek.
19
LED-GrCin: Funktion Startstrom - Einstellung 5 - 250 Ampere
20
LED-Griin: Funktion Anstiegszeit - Einstellung 0,1 -10 Sek.
21
LED-Grun: Funktion SchweiBstrom - Einstellung 5 - 250 Ampere
22
LED-Grun: Funktion Absenkzeit - Einstellung 0,1 -10 Sek.
23
LED-Grun: Funktion Endstrom - Einstellung 5 - 250 Ampere
24
LED-Griin: Funktion Gasnachstromzeit - Einstellung 0 - 20 Sek.
25
LED-Rot fiir Zeitanzeige im Digitalfeld
26
LED-Rot fiir Ampereanzeige im Digitalfeld
Die Funktionsbeschreibung fiir die einzelnen Bedienungselemente foigt unter Punkt 4.2 und 4.3.
4.1.1 Legende
-1
Potentiometer
"Funktion"
(7) aktiviert bei der Bedienung alle einzustellenden Funktionen die sichtbar sind
mit dem Aufleuchten der grunen LED-Diode.
- 2
Potentiometer
"Wert"
(8) kann innerhalb einer gewahiten Funktion ein einzustellender Wert eingestellt
werden und ist mit dem Aufleuchten einer roten LED-Diode gekennzeichnet.
- 3 Potentiometer
"Balance"
(9) separate Einstellung der Ausregelung des Gleichrichtereffektes bei der
Funktion WIG-AC (AluminiumschweiBung).
