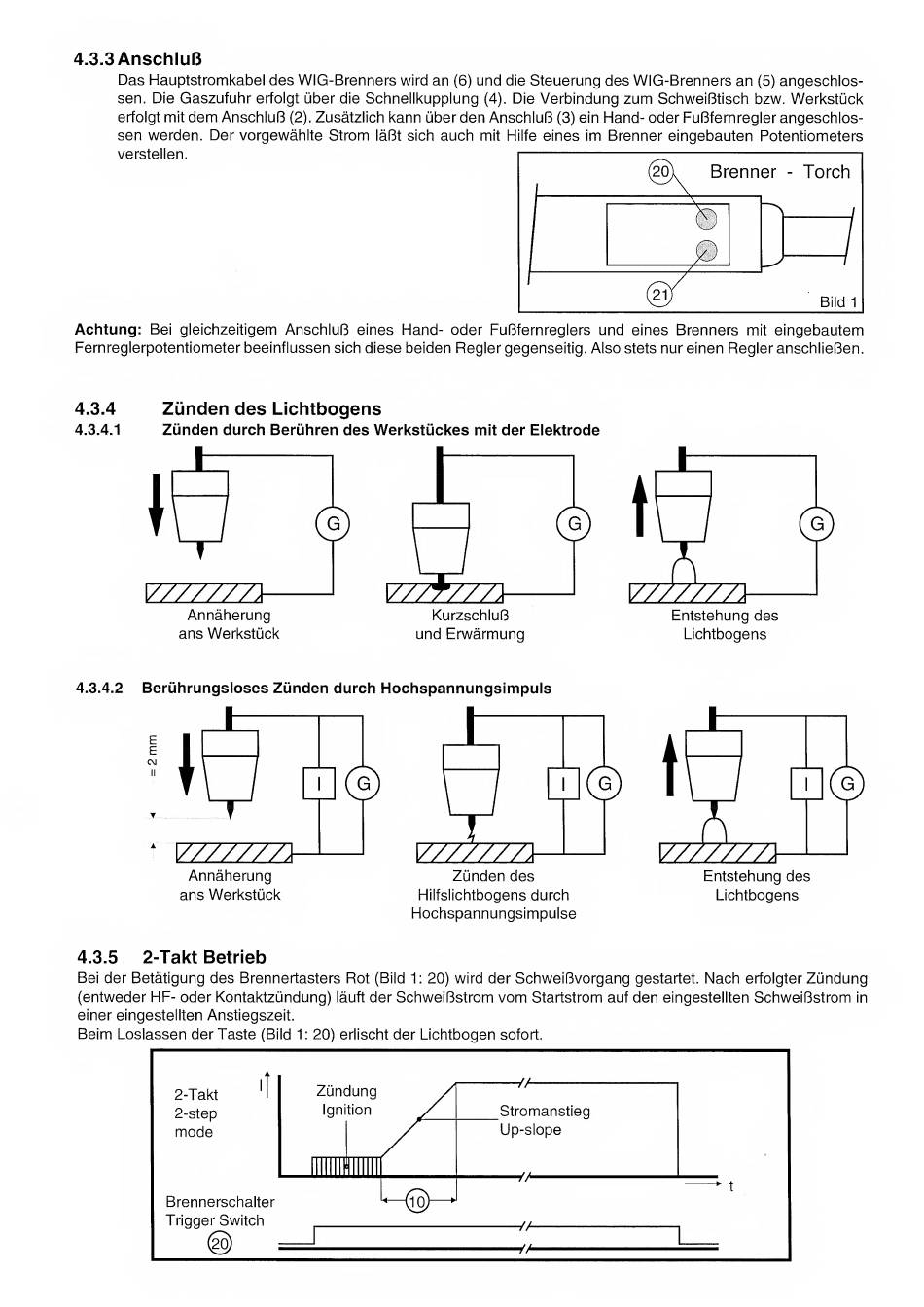

4.3.3 AnschlufB
Das Hauptstromkabel des WIG-Brenners wird an (6) und die Steuerung des WIG-Brenners an (5) angeschlos-
sen. Die Gaszufuhr erfoigt uber die Schnellkupplung (4). Die Verbindung zum SchweiBtisch bzw. WerkstCick
erfoigt mit dem AnschluB (2). Zusatzlich kann uber den AnschluB (3) ein Hand- Oder FuBfernregler angeschlos-
sen werden. Der vorgewahite Strom laBt sich auch mit Hilfe eines im Brenner eingebauten Potentiometers
verstellen.
i-
1
20\
Brenner - Torch
Achtung:
Bei gleichzeitigem AnschluB eines Hand- Oder FuBfernreglers und eines Brenners mit eingebautem
Fernreglerpotentiometer beeinflussen sich diese beiden Regler gegenseitig. Also stets nur einen Regler anschlieBen.
4.3.4 Zunden des Lichtbogens
4.3.4.1
Zunden durch Beruhren des Werkstuckes mit der Elektrode
Annaherung
KurzschluB
Entstehung des
ans Werkstuck
und Erwarmung
Lichtbogens
4.3.4.2
Beruhrungsloses Zunden durch Hochspannungsimpuls
Annaherung
Zunden des
Entstehung des
ans Werkstuck
Hilfsiichtbogens durch
Lichtbogens
Hochspannungsimpulse
4.3.5 2-Takt Betrieb
Bei der Betatigung des Brennertasters Rot (Bild 1: 20) wird der SchweiBvorgang gestartet. Nach erfoigter Zundung
(entweder HF- Oder Kontaktzundung) lauft der SchweiBstrom vom Startstrom auf den eingestellten SchweiBstrom in
einer eingestellten Anstiegszeit,
Beim Loslassen der Taste (Bild 1: 20) erlischt der Lichtbogen sofort.
