8.
Datenblatt
8.1
Typ
Rückspül-Schutzfilter
JUDO PROFI DN 65 - DN 100
Kurzbezeichnung:
JPF DN 65 - DN 100
Ausführungsarten
8.2
Modell
Rohranschluss Bestell-Nr.
JPF DN 65
DN 65
JPF DN 80
DN 80
JPF DN 100 DN 100
8.3
Technische Daten
Für alle Gerätegrößen gilt:
– Druckverlust im sauberen Zustand (nach
Rückspülung): 0,2 bar bei dem in der Ta-
belle angegebenen Wasserdurchfluss
(Nenndurchfluss).
– Maximale Umgebungs- und Wassertem-
peratur: 30°C (86°F)
– Das zu filtrierende Wasser muss der
europäischen
nung entsprechen!
– Gewindeanschluss nach DIN 2999.
– Flanschanschluss nach DIN 2633
Nenndruck JPF DN 65: PN 16
Nenndruck JPF DN 80, DN 100: PN 10
Betriebsdruck: 1,5 – 10 bar
Der Nenndruck bezeichnet die Druckstufe,
nach dem der Filter die Anforderung nach
DIN 19628 und DIN EN 13443-1 erfüllen
muss. Der maximale Betriebsdruck ist nied-
Datenblatt
8107014
8010033
8010034
Trinkwasserverord-
JUDO PROFI
riger, um die optimale Funktion des Filters
sicherzustellen.
Wasserdurchfluss
Wasserdurchfluss bei einem
Druckverlust von 0,2 bar mit
Modell
sauberem Siebeinsatz
JPF DN 65
JPF DN 80
JPF DN 100
1) Angaben zum Wasserdurchfluss gelten für Trink-
wasser. Bei stärker verschmutztem Wasser ist je
nach gewählter Maschenweite der maximale Was-
serdurchfluss geringer. Es muss dann eine größere
Dimension gewählt werden.
8.4
Einbaumaße

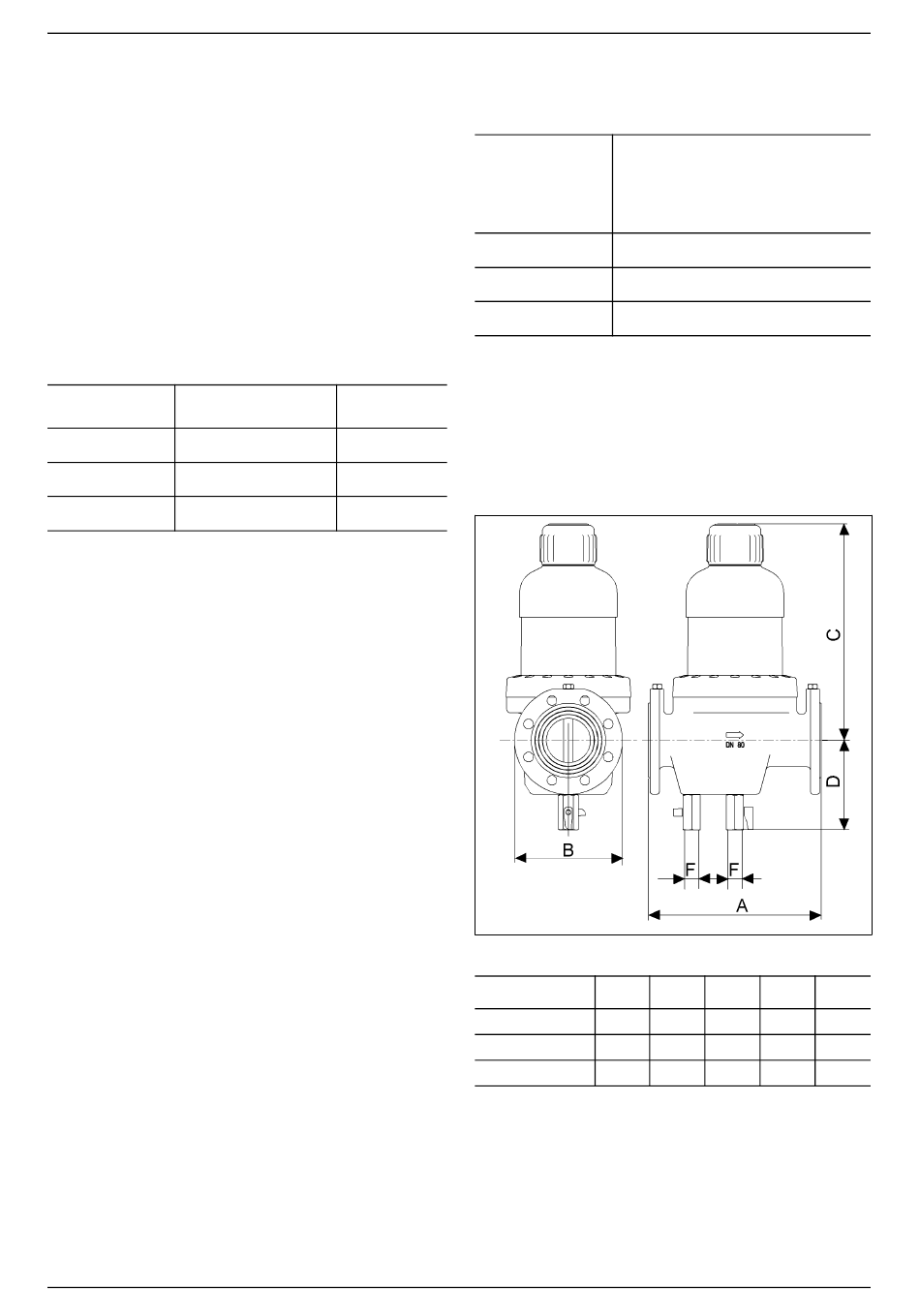

Abb. 5: Einbaumaße Bsp.: JPF DN 80
Modell
A
JPF DN 65
240 185 332 159
JPF DN 80
320 232 402 166
JPF DN 100 320 232 412 176
Alle Maße in [mm] (siehe Abb. 5)
A = Einbaulänge
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
F = Anschlussmaß Abwasser
1)
27 m³/h
50 m³/h
70 m³/h
B
C
D
F
¾"
¾"
¾"
13
