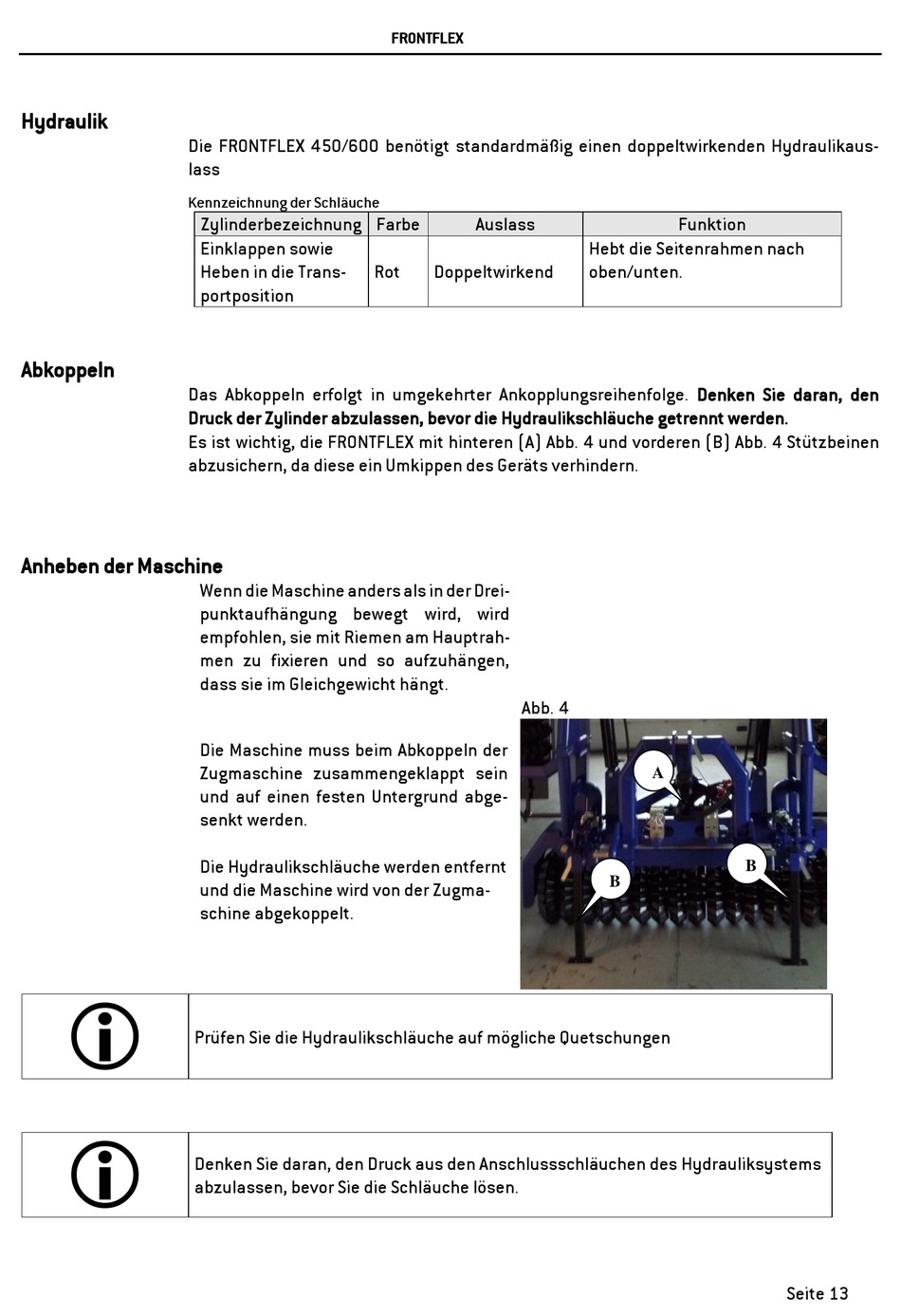

Hydraulik
Die FRONTFLEX 450/600 benötigt standardmäßig einen doppeltwirkenden Hydraulikaus-
lass
Kennzeichnung der Schläuche
Abkoppeln
Das Abkoppeln erfolgt in umgekehrter Ankopplungsreihenfolge. Denken Sie daran, den
Druck der Zylinder abzulassen, bevor die Hydraulikschläuche getrennt werden.
Es ist wichtig, die FRONTFLEX mit hinteren (A) Abb. 4 und vorderen (B) Abb. 4 Stützbeinen
abzusichern, da diese ein Umkippen des Geräts verhindern.
Anheben der Maschine
Zylinderbezeichnung Farbe
Einklappen sowie
Heben in die Trans-
portposition
Wenn die Maschine anders als in der Drei-
punktaufhängung bewegt wird, wird
empfohlen, sie mit Riemen am Hauptrah-
men zu fixieren und so aufzuhängen,
dass sie im Gleichgewicht hängt.
Die Maschine muss beim Abkoppeln der
Zugmaschine zusammengeklappt sein
und auf einen festen Untergrund abge-
senkt werden.
Die Hydraulikschläuche werden entfernt
und die Maschine wird von der Zugma-
schine abgekoppelt.
Prüfen Sie die Hydraulikschläuche auf mögliche Quetschungen
Denken Sie daran, den Druck aus den Anschlussschläuchen des Hydrauliksystems
abzulassen, bevor Sie die Schläuche lösen.
FRONTFLEX
Auslass
Rot
Doppeltwirkend
Abb. 4
Funktion
Hebt die Seitenrahmen nach
oben/unten.
A
B
B
Seite 13
