Produktbeschreibung
3.1
Messprinzip Rohrfedermanometer
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer
Rohrfedermanometer enthalten Messglieder (Rohrfedern), die sich
unter dem Einfluss eines Druckes elastisch verformen. Diese Bewe-
gung wird auf ein Zeigerwerk übertragen.
Rohrfedern sind kreisförmig gebogene Rohre von ovalem Quer-
schnitt. Der zu messende Druck wirkt auf die Innenseite des Rohres,
wodurch sich der Ovalquerschnitt der Kreisform annähert. Durch die
Krümmung des Federrohres entstehen Ringspannungen, welche die
Feder aufbiegen. Das nicht eingespannte Federende führt eine Be-
wegung aus, die ein Maß für den Druck ist.
Für Drücke bis 60 bar werden meist kreisförmig gebogene Federn
mit einem Windungswinkel von etwa 270° verwendet, für höhere
Drücke kommen Federn mit mehreren, schraubenförmigen Windun-
gen zum Einsatz.

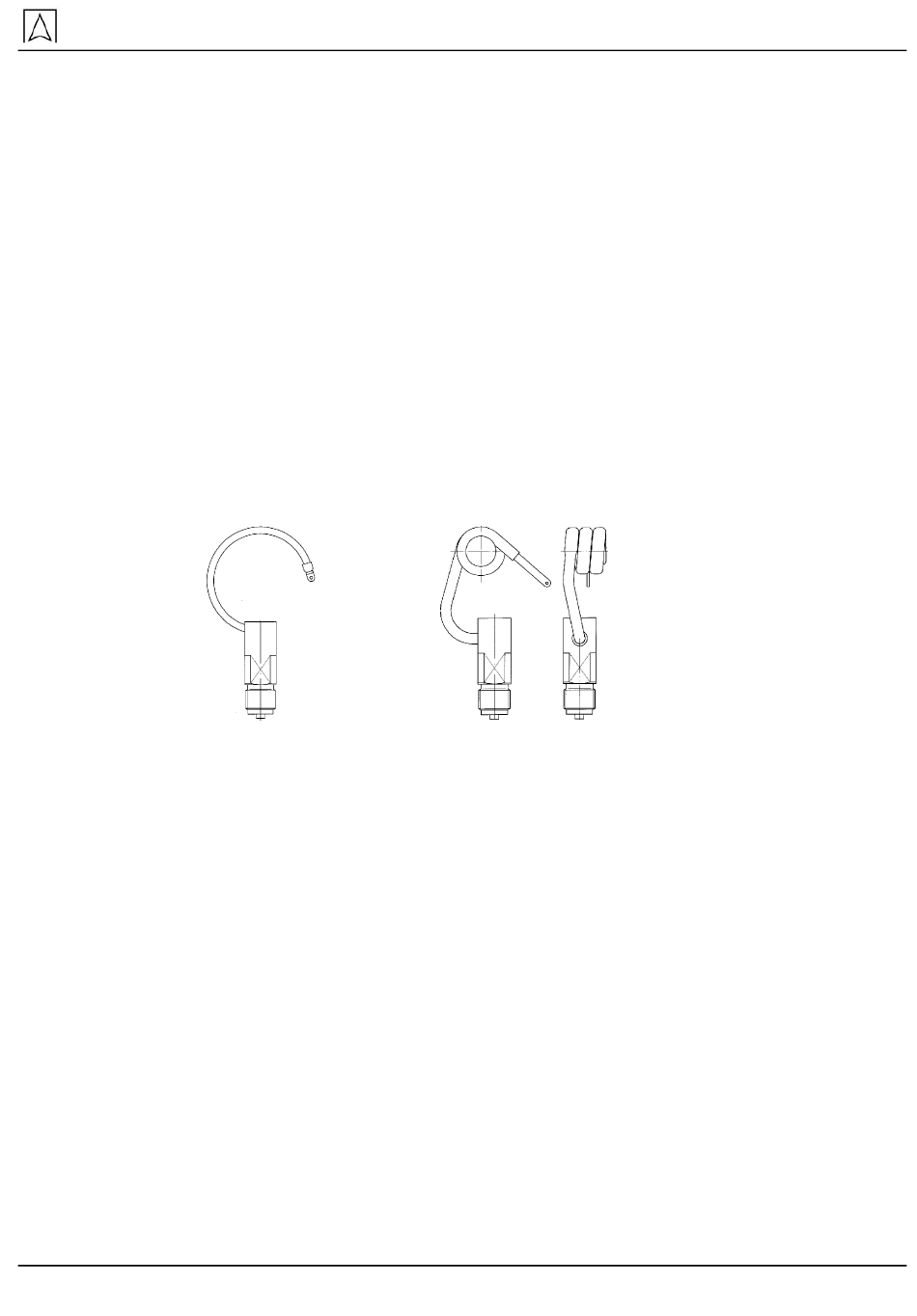

Bild 1: Kreisfeder
Die Rohrfedern bestehen in der Regel aus Kupferlegierungen oder
legierten Stählen. Wegen ihrer Robustheit und einfachen Handha-
bung sind Manometer in der technischen Druckmessung weit ver-
breitet.
Rohrfedermanometer NG50 mit Induktivkontakt
Die in RF50 Ex IK1.2/RF50 IK1.2 eingesetzten Induktivkontakte sind
berührungslos arbeitende elektrische Wegaufnehmer (Nährungs-
schalter) nach EN 50227 bzw. NAMUR. Das Ausgangssignal wird
bestimmt durch die An- oder Abwesenheit einer vom Istwertzeiger
bewegten Steuerfahne im Bereich des elektromagnetischen Feldes
des Näherungsschalters. Das elektromagnetische Feld wird zwi-
schen zwei Spulen konzentriert, die sich axial gegenüber stehen.
Der Schalter spricht an, wenn die vom Istwertzeiger bewegte Steuer-
fahne in den Luftspalt zwischen den beiden Spulen eintaucht. Dabei
erfolgt die Signalgabe verzögerungsfrei, analog der Bewegung des
Istwertzeigers.
