Seite 1 Bedienungsanleitung Rev 001...
Seite 2 Copyright © Summa NV Registrierung Ihres Schneideplotters Bitte registrieren Sie Ihren Schneideplotter unter folgendem Link: https://www.summa.com/support/product-registration/ Kontaktinformationen Alle Anfragen, Kommentare oder Vorschläge zu diesem und anderen Summa-Handbüchern sollten an folgende Adresse gerichtet werden: Summa, nv Summa Amerika Rochesterlaan 6 100 Cummings Center Suite #151-G...
Seite 3 Aufträge senden. Die Serie S Class 3 verfügt über die fortschrittliche True Tangential Cutting Technology von Summa mit einem einzigartigen motorisierten Messer, mit dem die Schneideplotter eine unvergleichliche Genauigkeit und Präzision bis ins kleinste Detail erreichen. Kurz gesagt, der S Class 3 Schneideplotter hebt das Schneiden von Schildern auf ein neues Niveau.
Seite 4 Inhaltsverzeichnis Konfiguration ....................1-1 1.1.1 Allgemeines ......................1-1 1.1.2 In dieser Anleitung verwendete Symbole ............. 1-1 1.1.3 Sicherheitsvorkehrungen ..................1-2 1.1.4 Risiko elektrischer Schläge ................... 1-4 1.1.4.1 Erdung......................1-4 1.1.4.2 Betriebsspannung ..................1-4 1.1.5 Warnaufkleber an der Maschine................1-5 1.1.6 Betriebsumgebung ....................1-6 1.2.1 Der Schneideplotter von vorne gesehen ...............
Seite 5 1.6.3.2 Einrichten des zweiten Werkzeugs ............. 1-41 1.6.4 Auswechseln des Trennmessers ................. 1-43 Basisbetrieb....................2-1 2.1.1 Einführung ......................2-1 2.1.2 Grundlegende Bedienung ..................2-2 2.1.2.1 Steuerungstasten ..................2-2 2.1.2.2 Aktuelle Einstellungen ................... 2-2 2.3.1 Einstellen des Werkzeugtyps ................2-4 2.3.2 Ändern des Werkzeugdrucks ................2-5 2.3.3 Ändern des Schleppmesser-Versatzes ..............
Seite 6 4.2.1 Werkzeugdruck* ....................4-1 4.2.2 Werkzeugkalibrierung* ..................4-1 4.2.3 FlexCut ........................4-2 4.2.4 Werkzeug ....................... 4-2 4.2.5 Untermenüs ......................4-2 4.3.1 Zuverlässigkeitstest ....................4-3 4.3.2 Datei öffnen (USB-Stick) ..................4-3 4.3.3 Material laden ......................4-4 4.3.4 Breiter laden ......................4-4 4.3.5 Abschneiden ......................
Seite 7 6.1.2.1 Hardware ....................... 6-1 6.1.2.2 Schnittstelle ....................6-2 6.1.2.3 Funktionalität ....................6-2 6.1.2.4 Software ......................6-2 6.1.3 Zubehör ......................... 6-3 6.2.1 Abmessungen der Maschine ................. 6-5 6.2.2 Abmessungen für den Versand ................6-5 6.2.3 Medienhandhabung ....................6-6 6.2.4 Leistung ......................... 6-7 6.3.1 Schnittstelle ......................
Seite 8 Liste der Abbildungen 1-1 Beispiel für eine ordnungsgemäß geerdete Stecker/Steckdosen-Kombination ..... 1-4 1-2 S Class 3-Schneideplotter Vorderansicht ................ 1-7 1-3 S Class 3-Schneideplotter Rückansicht ................1-8 1-4 S Class 3 Werkzeugkopf für Schleppmesser ..............1-10 1-5 S Class 3 Werkzeugkopf für Tangentialmesser .............. 1-10 1-6 S Class 3 Werkzeugkopf für Tangentialmesser ..............
Seite 9 2-13 FLexCut-Prinzip ......................2-15 2-14 Messertiefeneinstellung normales Schneiden ............. 2-18 2-15 Messertiefeneinstellung Durchschneiden ..............2-18 2-16 Messertiefeneinstellung normales Schneiden ............. 2-19 2-17 Messertiefeneinstellung Durchschneiden ..............2-19 3-1 Ränder beim Druck auf einer Rolle ..................3-2 3-2 Ränder beim Druck auf einem Bogen ................3-2 3-3 OPOS-Ausrichtungsmethoden ...................
Seite 10 KONFIGURATION 1.1 Sicherheit 1.1.1 Allgemeines Die Bedienungsanleitung dient nicht nur zur Erläuterung der Betriebsabläufe dieser Maschine, sondern vermittelt dem Eigentümer, den Benutzern und den Bedienern auch Vorsichtsmaßnahmen für einen sicheren und ordnungsgemäßen Betrieb der Maschine für den vorgesehenen Zweck. Alle Informationen in dieser Anleitung müssen gelesen und verstanden werden, bevor die Maschine in Betrieb genommen wird.
Seite 11 S Class 3 Bedienungsanleitung 1.1.3 Sicherheitsvorkehrungen WARNUNG: Dieses Gerät ist nicht für die Verwendung an Orten geeignet, an denen sich Kinder aufhalten können. WARNUNG: Die S Class 3-Schneideplotter sind mit rasiermesserscharfen Messern ausgerüstet. Das Berühren des Messers mit bloßen Händen kann zu Verletzungen führen.
Seite 12 S Class 3 Bedienungsanleitung Im Inneren der Schneideplotter der S Class 3 befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich für Wartungsarbeiten nur an qualifiziertes Personal. Schalten Sie den Schneideplotter aus und wenden Sie sich in einem der folgenden Fälle an einen Kundendienstmitarbeiter: Es gibt sichtbare mechanische Schäden.
Seite 13 S Class 3 Bedienungsanleitung 1.1.4 Risiko elektrischer Schläge 1.1.4.1 Erdung WARNUNG: Die Wandsteckdosen, in die der Schneideplotter eingesteckt wird, müssen geerdet sein. Die geerdeten Leiter, die die Wandsteckdose versorgen, müssen ordnungsgemäß mit der Erde verbunden sein. Für den Notfall sollte der Schneider in der Nähe der Steckdose installiert werden, damit er leicht zugänglich ist.
Seite 14 S Class 3 Bedienungsanleitung 1.1.5 Warnaufkleber an der Maschine Warnaufkleber zur Sicherung. Um einen dauerhaften Schutz vor Brandgefahr zu gewährleisten, dürfen nur Sicherungen desselben Typs und desselben Nennwerts verwendet werden: T2AH 250V. Zweipolige/neutrale Sicherung. Dieser Aufkleber befindet sich in der Nähe des Netzanschlusses auf der Rückseite.
Seite 15 S Class 3 Bedienungsanleitung 1.1.6 Betriebsumgebung Die Umgebungsbedingungen können die Leistung der Maschine erheblich beeinträchtigen. Die Umgebungsbedingungen der Maschine (ohne Material) sind wie folgt. Betriebstemperatur 15 bis 35 C 59 bis 95 F Lagertemperatur -30 bis 70 C -22 bis 158 F Relative Luftfeuchtigkeit 35 - 75 %, nicht 35 - 75 %, nicht...

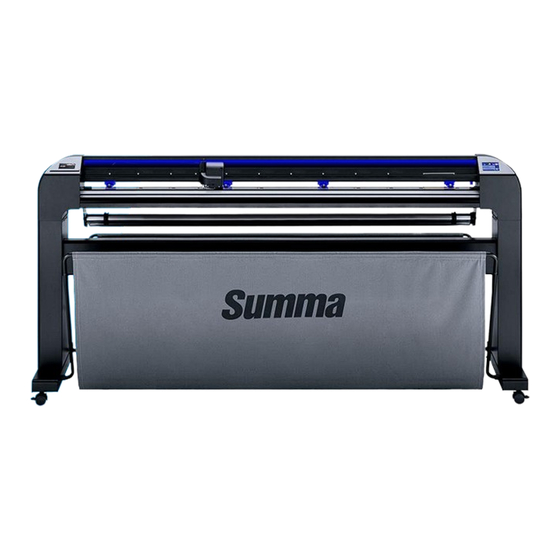

Seite 16 S Class 3 Bedienungsanleitung 1.2 S Class 3-Schneideplotterkomponenten 1.2.1 Der Schneideplotter von vorne gesehen ABBILDUNG 1-2 S CLASS 3-SCHNEIDEPLOTTER VORDERANSICHT 1. Andruckrollen: Die Andruckrollen klemmen das Material an den Friktionsantriebwalzen, um eine exakte Führung zu gewährleisten. Größere Modelle haben eine oder zwei zusätzliche Andruckrollen, um sicherzustellen, dass breite Materialien in der Mitte flach bleiben.
Seite 17 S Class 3 Bedienungsanleitung 1.2.2 Der Schneideplotter von hinten gesehen ABBILDUNG 1-3 S CLASS 3-SCHNEIDEPLOTTER RÜCKANSICHT 1. Steckdose für das Netzkabel: Sie befindet sich auf der linken Seite des Einspeisemoduls. Das Einschaltverfahren wird im Abschnitt 1.3 ausführlich erläutert. Verwenden Sie immer das mit dem Schneideplotter gelieferte Netzkabel.
Seite 18 S Class 3 Bedienungsanleitung 9. Andruckrollen: Die Andruckrollen klemmen das Material an den Friktionsantriebwalzen, um eine exakte Führung zu gewährleisten. Größere Modelle haben eine oder zwei zusätzliche Andruckrollen, um sicherzustellen, dass breite Materialien in der Mitte flach bleiben. Diese Andruckrollen können aktiviert/deaktiviert werden, während bei den äußeren Andruckrollen der Druck einstellbar ist.
Seite 19 S Class 3 Bedienungsanleitung 1.2.3 Modelle (Kopftypen) Es gibt 3 verschiedene Modelle für die S-Serie. Sie lassen sich durch die Art des Werkzeugkopfes unterscheiden. 1.2.3.1 D-Modelle Die D-Modelle sind mit einem Kopf für Schleppmesser ausgestattet. Das Schleppmesser kann durch einen Stift ersetzt werden. ABBILDUNG 1-4 1-4 S CLASS 3 WERKZEUGKOPF FÜR SCHLEPPMESSER 1.2.3.2 T-Modelle...
Seite 20 S Class 3 Bedienungsanleitung 1.2.3.1 TC-Modelle Die TC-Modelle sind mit einem Dual-Schneidkopf (auch Leistungs-Schneidkopf oder Performance Head genannt) ausgestattet. Auf den ersten Blick sieht der Dualer Kopf sehr ähnlich aus wie der Standard-Tangentialkopf T-Modelle. Leistungs-Schneidkopf weist jedoch zwei unterschiedliche Merkmale auf. 1.
Seite 21 S Class 3 Bedienungsanleitung Der Leistungskopf hat zwei Werkzeugschächte, so dass zwei Werkzeuge gleichzeitig eingesetzt werden können. Der hintere Werkzeugschacht ( ) ist deutlich sichtbar und identisch mit dem des Standard-  Tangentialkopfes. Der vordere Werkzeugschacht ( ) zeigt nur das Loch; der Werkzeugschacht selbst ist vollständig von ...
Seite 22 S Class 3 Bedienungsanleitung 1.3 Einschalten der Schneideplotter WARNUNG: Stellen Sie sicher, dass der Netzschalter ausgeschaltet ist ("O"), bevor Sie das Netzkabel anschließen. WARNUNG: Verwenden Sie das Netzkabel nicht, wenn es sichtbar beschädigt ist. Ziehen Sie das Netzkabel ab, indem Sie am Stecker ziehen, nicht am Kabel. WARNUNG: Halten Sie Finger und andere Körperteile vom Schneidbereich fern.
Seite 23 Stufe eingestellt ist. 1. Schalten Sie den Schneideplotter aus. 2. Gehen Sie auf www.summa.com/en/support/software-firmware und laden Sie den USB- Gerätetreiber für den S Class 3-Schneideplotter herunter und installieren Sie ihn. 3. Warten Sie auf die Installation des Treibers.
Seite 24 S Class 3 Bedienungsanleitung 1.4.1.2 Anschließen des S Class 3-Schneideplotters an einen Mac mit einem USB-Kabel Mac OSX ➢ Die meisten neueren Schneidesoftware benötigen keine Treiberinstallation, wenn ein Computer an den Schneideplotter angeschlossen ist. Die Software zur Steuerung des Treibers ist in die Schneidesoftware integriert.
Seite 25 S Class 3 Bedienungsanleitung 1.4.2 Kabelgebundene Ethernet-Verbindung ACHTUNG: Das Ethernet-Kabel sollte ein abgeschirmtes CAT6-Ethernet-Kabel sein. Beim Anschluss eines Schneideplotters an das Ethernet müssen einige Parameter eingestellt werden. Am besten fragen Sie den Netzwerkadministrator, ob eine statische Adresse benötigt wird oder ob ein DHCP-Server verwendet wird.
Seite 26 S Class 3 Bedienungsanleitung Ipv4 address Ipv4 address Ethernet Stellen Sie die Adresse 11. Tippen Sie auf 10. Bestätigen Sie mit richtig ein. Subnetz-Maske. Ethernet IPv4-Adresse IPv4-Adresse 12. Stellen Sie die Adresse 14. Tippen Sie auf 13. Bestätigen Sie mit richtig ein.
Seite 27 S Class 3 Bedienungsanleitung 1.4.2.2 Verwenden eines DHCP-Servers 1. Schließen Sie das Ethernet-Kabel an und schalten Sie den Schneideplotter ein (siehe Abschnitt 1.3). 2. Tippen Sie auf Menü Konfiguration Ethernet Blättern Sie mit dem Pfeil Tippen Sie auf Ethernet. Tippen Sie auf DHCP. nach unten und tippen Sie auf Konfiguration.
Seite 28 S Class 3 Bedienungsanleitung 1.4.3 Wi-Fi (optional - je nach Region) HINWEIS: Die Wi-Fi-Option ist standardmäßig nicht aktiviert. Sie muss mit einem Code aktiviert werden, der auch die Barcode-Option aktiviert. Siehe Abschnitt 1.7 für die Aktivierung. Den Schneideplotter der S Class 3 können in bestimmten Teilen der Welt optional mit einer Wi-Fi- Verbindung ausgestattet werden.
Seite 29 S Class 3 Bedienungsanleitung Wi-Fi Wi-Fi Passwort 9. Tippen Sie auf 10. Tippen Sie auf Bestätigung. das Menü zu verlassen. 1.4.3.2 Feste IP-Adresseinstellung Fragen Sie den Netzwerkadministrator nach der Adresse und der Subnetzmaske, wenn eine statische Adresse verwendet wird. HINWEIS: Wir empfehlen, eine statische IP-Adresse zu verwenden. 1.
Seite 30 S Class 3 Bedienungsanleitung Wi-Fi Wi-Fi Passwort DHCP 10. Tippen Sie auf DHCP. 11. Tippen Sie auf Aus. Tippen Sie auf Bestätigung. Wi-Fi DHCP IPv4-Adresse 13. Tippen Sie auf IPv4- 14. Stellen Sie die Adresse 12. Tippen Sie auf Adresse. richtig ein.
Seite 31 S Class 3 Bedienungsanleitung 1.5 Laden von Material Die folgenden Verfahren gelten hauptsächlich für die Verwendung von Rollenmaterialien. Wenn Sie Blätter verwenden, gibt es zwei Möglichkeiten: 1. Für lange Blätter: das Blatt aufrollen, so dass die Ausrichtung mit der einer Rolle identisch ist. 2.
Seite 32 S Class 3 Bedienungsanleitung 1.5.2 Einstellen des Drucks der äußeren Andruckrollen Der Anpressdruck der Andruckrolle der S Class 3-Schneideplotter kann standard oder niedrig sein. Der Druck sollte nur geändert werden, wenn sich die Andruckrollen in der unteren Position befinden. Wenn ein niedriger Druck erforderlich ist, wird empfohlen, Automatisch Laden Fragen einzustellen.
Seite 33 S Class 3 Bedienungsanleitung 1.5.3 Aktivieren oder deaktivieren der mittleren Andruckrolle(n) Wenn die mittleren Andruckrollen aktiviert sind (siehe Abbildung unten), werden sie zusammen mit den beiden äußeren Andruckrollen angehoben oder abgesenkt, wenn der Hebelarm betätigt wird. Wenn sie deaktiviert sind, bleiben sie angehoben. FIG 1-11 1-11 ANDRUCKROLLEN AKTIVIEREN...
Seite 34 S Class 3 Bedienungsanleitung 1.5.4 Material laden 1. Heben Sie die Andruckrollen an, indem Sie den Andruckrollenhebel (hinten an der Maschine) absenken. ABBILDUNG 1-12 1-12 ANDRUCKROLLENHEBEL 2. Lösen Sie die Knöpfe beiden Materialflanschen. Die folgende Abbildung zeigt einen gelösten  ...
Seite 35 S Class 3 Bedienungsanleitung ACHTUNG: Wenn die Flansche nicht verwendet werden (was nicht empfohlen wird, da dies nicht sicherstellt, dass das Material genau durchgezogen wird), stellen Sie sicher, dass sich die Rolle zwischen den beiden Flanschführungen befindet. ABBILDUNG 1-15 1-15 ZUFÜHRUNG VON ROLLENMATERIALIEN OHNE VERWENDUNG DER FLANSCHE 5.
Seite 36 S Class 3 Bedienungsanleitung 8. Ziehen Sie von der Vorderseite der Schneideplotter aus vorsichtig am Material, während Sie den Flansch festhalten, so dass das Material festsitzt. ABBILDUNG 1-17 1-17 MATERIALPOSITION Wenn das obige Verfahren nicht funktioniert, z. B. weil das Material zu schmal ist, um die lange Antriebswalze zu erreichen, versuchen Sie, die linke Materialkante über die zweite linke Antriebswalze und die rechte Materialkante irgendwo über die lange Antriebswalze zu positionieren.
Seite 37 S Class 3 Bedienungsanleitung 10. Heben Sie den Hebel der Andruckrolle an, um das Material fest gegen die Antriebswalzen zu drücken. Nach einer Sekunde fährt der Werkzeugschlitten automatisch von rechts nach links, um die nutzbare Materialbreite zu erfassen. ABBILDUNG 1-18 1-18 ANDRUCKROLLENHEBEL ACHTUNG: Es wird nicht empfohlen, das Material manuell von der Rolle abzurollen.
Seite 38 S Class 3 Bedienungsanleitung ➢ Ändern des Nullpunkts Schalten Sie den Schneideplotter ein und legen Sie das Material ein (siehe Abschnitt 1.5). Konfiguration 1 Nullpunkt einstellen Nullpunkt einstellen USB 1 3. Verwenden Sie die Tippen Sie auf 4. Tippen Sie auf , um Pfeile, um den Nullpunkt den neuen Nullpunkt zu...
Seite 39 S Class 3 Bedienungsanleitung 1.6 Einbauen der Werkzeuge WARNUNG: Die S Class 3-Schneideplotter sind mit rasiermesserscharfen Messern ausgerüstet. Seien Sie vorsichtig, wenn Sie das Messer einbauen, ausbauen oder handhaben, um schwere Verletzungen zu vermeiden! 1.6.1 Schneideplotter mit Schleppkopf 1.6.1.1 Einbauen des Schleppmessers Im Schneideplotter ist ein Messer vorinstalliert.
Seite 40 S Class 3 Bedienungsanleitung Einbauen des Schleppmessers ➢  1. Entfernen Sie das Aluminiumteil aus dem Kunststoffmesserhalter , indem Sie den gerändelten  Einstellknopf gegen den Uhrzeigersinn drehen, bis das Aluminiumteil aus dem Halter herauskommt. 2. Führen Sie das konische, nicht schneidende Ende des Messers in die Öffnung am schmalen Ende des Halters ein.
Seite 41 S Class 3 Bedienungsanleitung Einstellen Messertiefe und Druck ➢ (Das Material muss in den Schneideplotter eingelegt sein, bevor der Messerdruck getestet werden kann). WARNUNG: Jede Tastenberührung kann einen internen Test oder eine Bewegung des Schneidkopfs oder des Materials auslösen. Halten Sie Finger und andere Körperteile vom Schneidbereich fern.
Seite 42 S Class 3 Bedienungsanleitung Entgittern Sie das Rechteck und überprüfen Sie die Materialrückseite. ABBILDUNG 1-24 1-24 ENTGITTERTES MESSERDRUCK-TESTMUSTER Die Messertiefe ist richtig eingestellt, wenn das Testmuster das Vinyl vollständig durchschneidet, das Vinyl entfernt wird und die Messerspitze die Vorderseite des Trägermaterials sichtbar zerkratzt. Das Messer sollte niemals durch den Träger schneiden;...
Seite 43 1. Lösen Sie die Schraube der Kopfklemme und nehmen Sie das Werkzeug aus der Klemme. 2. Bauen Sie den Stift in die Klemme ein und ziehen Sie die Klemmschraube fest. 3. Sie können das Werkzeug über den Touchscreen, in Summa Cutter Control (nur PC) oder in der Schneidesoftware wechseln.
Seite 44 S Class 3 Bedienungsanleitung 1.6.2 Schneideplotter mit tangentialem Kopf 1.6.2.1 Einbauen des Tangentialmessers In Ihrem Schneideplotter ist schon ein Messer eingebaut. Aus Sicherheitsgründen wurde die Messertiefe auf null gesetzt. Drehen Sie das Messer vor dem Schneiden einfach heraus. Nachstehend finden Sie eine vollständige Beschreibung des Ausbaus und Einbaus des Messers. ACHTUNG: Um die Vorteile des Tangentialmessers voll ausnutzen zu können, ist der Grad der Messertiefe sehr wichtig.
Seite 45 S Class 3 Bedienungsanleitung ➢ Einbauen des Tangentialmessers und Einstellen der Messertiefe 1. Setzen Sie die Standardmesserklinge in den Messerhalter ein. Vergewissern Sie sich, dass die Messerklinge fest in der Halterung sitzt. Das Messer ist richtig eingesetzt, wenn es sich nicht von Hand aus dem Messerhalter entfernen lässt.
Seite 46 S Class 3 Bedienungsanleitung ➢ Einstellen des Drucks und Überprüfen der Messertiefe (das Material muss in den Schneideplotter eingelegt werden, bevor der Messerdruck getestet werden kann) WARNUNG: Jede Tastenberührung kann einen internen Test oder eine Bewegung des Schneidkopfs oder des Materials auslösen. Halten Sie Finger und andere Körperteile vom Schneidbereich fern.
Seite 47 S Class 3 Bedienungsanleitung Entgittern Sie das Rechteck und überprüfen Sie die Materialrückseite. ABBILDUNG 1-33 1-33 ENTGITTERTES MESSERDRUCK-TESTMUSTER Die Messertiefe ist richtig eingestellt, wenn das Testmuster das Vinyl vollständig durchschneidet, das Vinyl entfernt wird und die Messerspitze die Vorderseite des Trägermaterials sichtbar zerkratzt. Das Messer sollte niemals durch den Träger schneiden;...
Seite 48 3. Drehen Sie den Stift im Uhrzeigersinn bis zum Anschlag nach unten. 4. Sie können das Werkzeug über den Touchscreen, in Summa Cutter Control (nur PC) oder in der Schneidesoftware wechseln. Wenn Sie zum Stift-Werkzeug wechseln, wird Druck auf Stiftdruck geändert.
Seite 49 S Class 3 Bedienungsanleitung 1.6.3 Schneideplotter mit Leistungskopf Der Einbau des Tangentialmessers, des Schleppmessers und des Stifts als Werkzeuge in den hinteren Werkzeugschacht ist derselbe wie in Abschnitt 1.6.2 beschrieben. Das zweite Werkzeug (Rillwerkzeug oder zusätzlicher Stift) kann in den vorderen Werkzeugschacht eingesetzt werden.
Seite 50 S Class 3 Bedienungsanleitung 1.6.3.2 Einrichten des zweiten Werkzeugs Wenn ein Schneidegerät der S Class 3 TC eingeschaltet und Material eingelegt ist, wird neben dem Werkzeugsymbol eine kleine Zahl angezeigt. Diese Nummer entspricht dem Werkzeugschacht. Wenn "1" angezeigt wird, erscheint auf dem Display das aktuell im hinteren Werkzeugschacht installierte Werkzeug mit seinem Druck.
Seite 51 S Class 3 Bedienungsanleitung Konfigura tion Rilldruck Rilldruck USB 1 6. Verwenden Sie die Pfeile, 7. oder verwenden Sie die 5. Tippen Sie auf um den Wert zu ändern... Ziffern, um den neuen Wert einzugeben. 4. Tippen Sie auf , um den internen Rilldrucktest durchzuführen. 5.
Seite 52 S Class 3 Bedienungsanleitung 1.6.4 Auswechseln des Trennmessers Wenn das Trennmesser (Rasierklinge) installiert ist, können Sie den Auftrag nach der Verarbeitung automatisch abschneiden. ACHTUNG: Dieses Trennmesser sollte nur mit Standard-Vinyl verwendet werden (max. 0,25 mm dick). 1. Entfernen Sie den Trennmesserhalter, indem Sie die Rändelschraube an der Unterseite des Werkzeugschlittens drehen.
Seite 53 1.7 Aktivierung von Wi-Fi (falls in Ihrer Region verfügbar) und der Barcode- Funktion Sowohl die Barcode-Funktion als auch die Wi-Fi-Option sind Optionen, die durch Registrierung aktiviert werden müssen, bevor sie verwendet werden können. Die Registrierung erfolgt über unsere Website (www.summa.com/support/product-registration) unter Verwendung der Seriennummer des Schneideplotters, sich Etikett Rückseite...
Seite 54 S Class 3 Bedienungsanleitung Schritt zwei: Aktivierung von Wi-Fi (falls in Ihrer Region verfügbar) und/oder der Barcode-Funktion 1. Gehen Sie auf die Webseite und registrieren Sie Ihren Schneideplotter. Auf der Webseite wird ein 6-stelliger Aktivierungscode angezeigt, der Ihnen zusammen mit der Seriennummer des Schneideplotters auch per E-Mail zugesandt wird.
Seite 56 Außerdem gibt es eine Bildschirmschoner-Funktion. Nach einer gewissen Zeit verschwinden die Informationen auf dem Bildschirm und erscheint das Summa-Logo. Gegebenenfalls werden anstelle des Summa-Logos Hinweise oder Ratschläge angezeigt (z. B. wenn die Andruckrollen heruntergefahren sind, während der Schneideplotter nicht schneidet).
Seite 57 S Class 3 Bedienungsanleitung 2.1.2 Grundlegende Bedienung 2.1.2.1 Steuerungstasten : Ermöglicht den Zugriff auf das Hauptmenü. Wenn Sie auf dieses Symbol tippen, wird der Schneideplotter offline geschaltet und alle laufenden Vorgänge werden unterbrochen. Das Hauptmenü enthält alle Parametereinstellungen, Untermenüs und Zugang zu Tests und Kalibrierungsroutinen.
Seite 58 S Class 3 Bedienungsanleitung 2.2 Benutzerfreundlichkeit Alle blauen Teile (Andruckrollenblöcke, Andruckrollenhebel, Messereinstellschraube) können bewegt oder eingestellt werden. FIG 2-3 2-3 BLAUE TEILE Die S Class 3-Schneideplotter haben eine in die obere Abdeckung integrierte Statuslichtleiste: Der Schneideplotter befindet sich im Leerlauf, wartet auf Benutzereingaben oder ist bereit, einen Auftrag zu starten (falls der Startbildschirm angezeigt wird).
Seite 59 Parameter. Sie können die Werkzeugparameter im aktuellen Benutzer oder durch Wechsel des Benutzers selbst ändern (siehe Abschnitt 2.5). ACHTUNG: Die Schneideplotter der S Class S3 funktionieren nur dann gemäß den Spezifikationen, wenn ein originales Summa-Werkzeug eingebaut ist. Nicht durch Werkzeuge anderer Hersteller ersetzen. WARNUNG: Jede Tastenberührung kann einen internen Test oder eine...
Seite 60 S Class 3 Bedienungsanleitung 2.3.2 Ändern des Werkzeugdrucks 1. Schalten Sie den Schneideplotter ein und legen Sie das Material ein (siehe Abschnitt 1.5). Messerdruck Messerdruck Konfiguration 1 USB 1 3. Verwenden Sie die 4. …oder verwenden Sie die 2. Tippen Sie auf Pfeiltasten, um den Wert zu Ziffern, um den neuen Wert ändern...
Seite 61 HINWEIS: Der Messerversatz sollte bei jedem Messerwechsel eingestellt werden, und bei Verschleißerscheinungen des Messers überprüft werden. HINWEIS: Ein typischer Messerversatz für Summa-Messer liegt zwischen 0,41 und 0,45 für Standardmesser, zwischen 0,90 und 0,97 für Sandstrahlmesser und zwischen 0,49 und 0,52 für das 60°-Messer.
Seite 62 S Class 3 Bedienungsanleitung 2.3.4 Kalibrieren eines tangentialen Messers Der Zweck der Messerkalibrierungsroutine besteht darin, Probleme im Zusammenhang mit der Konzentrizität der tangentialen Messerklinge zu erkennen und gegebenenfalls zu korrigieren. HINWEIS: Das Messer muss bei jedem Austausch kalibriert werden, und die Kalibrierung muss erneut...
Seite 63 S Class 3 Bedienungsanleitung 1. Tippen Sie auf , jedes Mal, wenn ein Parameter geändert wird um den internen Kalibrierungstest des Tangentialmessers durchzuführen. 2. Tippen Sie auf , um den gewählten Wert zu bestätigen. 3. Tippen Sie auf , um den Wert unverändert zu lassen. Sobald angetippt wird, wird der aktuelle Wert automatisch auf den neuen Wert gesetzt, und der Schneideplotter schneidet das Testmuster.
Seite 64 S Class 3 Bedienungsanleitung 2.3.4.2 Korrekturen vornehmen Fehler bei der Messerkalibrierung können folgende Ursachen haben: • Nullpunktabweichung (1) Die Messerspitze ist gegenüber dem theoretischen 0°-Winkel leicht verdreht. Dieser Fehler kann durch Anpassung des Nullpunkts korrigiert werden. • Seitliche Abweichung (2) Die Messerspitze weicht in seitlicher Richtung von ihrem theoretischen Mittelpunkt ab.
Seite 65 S Class 3 Bedienungsanleitung Korrektur des Nullpunkts Liegt die klare Schnittlinie in Testmuster 3 zu weit rechts, erhöhen Sie den Nullpunktwert. Manchmal hilft es, das Muster vorsichtig zu ertasten, um herauszufinden, welche Seite die klare Schnittlinie hat. Liegt die klare Schnittlinie in Testmuster 3 zu weit links, verringern Sie den Nullpunktwert.
Seite 66 Parameter bestimmt: Geschwindigkeit (1) und Beschleunigung (2), während das Werkzeug unten ist, und Geschwindigkeit (3) und Beschleunigung (4), während das Werkzeug oben ist. Diese Parameter können einzeln über Summa Cutter Control eingestellt werden, aber wir empfehlen, mit dem Parameter Geschwindigkeit zu arbeiten, um die Änderung der...
Seite 67 1. Schalten Sie den Schneideplotter ein und legen Sie das Material ein (siehe Abschnitt 1.5). Konfiguration 1 Benutzer Benutzer USB 1 2. Tippen 3. Tippen Sie auf den neuen 4. Tippen Sie auf aktuellen Benutzer. Benutzer, Bestätigung. auszuwählen. HINWEIS: Sie können den Namen der Konfiguration in Summa Cutter Control ändern. Basisbetrieb 2-12...
Seite 68 S Class 3 Bedienungsanleitung 2.6 Sicherstellen, dass das Material die richtige Größe hat (Längenkalibrierung) Die Schneideplotter der S Class S3 sind Reibanleger. Die Schneidlänge hängt also von der Materialdicke ab. Die Schneideplotter sind werksseitig auf 50 Mikron gegossenes oder 75 Mikron kalandriertes Standardvinyl kalibriert.
Seite 69 S Class 3 Bedienungsanleitung Der Schneideplotter lädt das Material neu und führt einen Längenkalibrierungstest durch. Nehmen Sie das Material heraus und messen Sie die Länge der Schnittlinie mit einem Lineal. Geben Sie den Abstand zwischen Linie 1 und Linie 2 ein, wie in der folgenden Abbildung dargestellt.
Seite 70 S Class 3 Bedienungsanleitung 2.7 FlexCut zum Durchschneiden 2.7.1 Verfahren Die Durchschneidefunktion (FlexCut) konzentriert sich auf das Schneiden einfacher Formen (z. B. Rechtecke). Sie wird meist in Kombination mit dem Konturenschneiden eingesetzt. Eine unterbrochene Schnittlinie sorgt dafür, dass das Material dank der kleinen "Brücken" zusammenbleibt.
Seite 71 S Class 3 Bedienungsanleitung 1. Schalten Sie den Schneideplotter ein und legen Sie das Material ein (siehe Abschnitt 1.5). Menü FlexCut Konfiguration 1 USB 1 3. Tippen Sie auf FlexCut. 4. Tippen Sie auf den 2. Tippen Sie auf Parameter, der geändert werden soll.
Seite 72 S Class 3 Bedienungsanleitung 6. Überprüfen Sie die Brücken. Wenn sie zu groß sind, führen Sie einen Test mit einem niedrigeren Wert durch. Wenn sie zu klein (oder gar nicht vorhanden) sind, erhöhen Sie diesen Wert. Auch eine Verringerung der Geschwindigkeit kann das Ergebnis verbessern. Es wird nicht empfohlen, Schnittgeschwindigkeiten von mehr als 400 mm/s und Schnittdrücke von mehr als 200 g zu verwenden.
Seite 73 S Class 3 Bedienungsanleitung 2.7.2 Praktische Tipps 2.7.2.1 Physikalische Messertiefe Tangentialmesser Obwohl sehr ähnlich, gibt es zwei Arten von Messertiefeneinstellungen: eine für normales Schneiden und eine für FlexCut. Gemeinsam ist ihnen, dass das Messer nie weit nach außen gedreht wird. Messerdruck Vinyl Träger...
Seite 74 S Class 3 Bedienungsanleitung 2.7.2.2 Physikalische Messertiefe Schleppmesser Obwohl sehr ähnlich, gibt es zwei Arten von Messertiefeneinstellungen: eine für normales Schneiden und eine für FlexCut. Gemeinsam ist ihnen, dass das Messer nie weit nach außen gedreht wird. Messerdruck Vinyl Träger ABBILDUNG 2-16 2-16 MESSERTIEFENEINSTELLUNG NORMALES SCHNEIDEN...
Seite 75 S Class 3 Bedienungsanleitung 2.7.2.3 Werte der FlexCut-Parameter Die Bestimmung der Werte der FlexCut-Parameter erfolgt in zwei Hauptschritten. Im ersten Schritt werden die "festen" Druckwerte bestimmt. Im zweiten Schritt werden die Längenparameter empirisch ermittelt. Schritt 1 ➢ Führen Sie zuerst die Messerdruckprüfung durch, wie in Abschnitt 2.3.2 beschrieben. Bestimmen Sie den Druck, der erforderlich ist, um sowohl die Folie als auch das Trägermaterial vollständig durchzuschneiden.
Seite 76 S Class 3 Bedienungsanleitung Die FlexCut-Parameter sind nun eingestellt. Wenn diese Einstellungen angepasst werden müssen, versuchen Sie, nur Länge beim Flexdruck zu ändern. Es ist nicht notwendig, die Druckeinstellungen anzupassen, es sei denn, das Messer nutzt sich ab. Beginnen Sie in diesem Fall wieder mit Schritt 1.
Seite 78 OPOS 3.1 Einführung Das hochpräzise optische Positionierungssystem (OPOS) der S Class 3-Schneideplotter ermöglicht das Schneiden von Konturen. Der OPOS-Sensor, der auf der rechten Seite des Werkzeugschlittens angebracht ist, registriert die um die Graphik herum gedruckten Quadrate (Marken). Durch diesen Registrierungsprozess kann OPOS die genaue Position der gedruckten Graphik bestimmen.
Seite 79 S Class 3 Bedienungsanleitung 3.2.1 Die Graphik drucken Drucken Sie die Graphik und ihre Passermarken mit einem Drucker. Achten Sie darauf, dass an den Seiten und auf der Vorderseite ein Rand von 2 cm und am Ende ein Rand von mindestens 4 cm vorhanden ist.
Seite 80 S Class 3 Bedienungsanleitung 3.2.2 Verschiedene OPOS-Ausrichtungsmethoden Dieser Parameter ist zwar ein interner Parameter, muss aber in der Print & Cut Software eingestellt werden. In der Regel sind die folgenden Optionen verfügbar: OPOS X: OPOS XY: Links und rechts von der Graphik wird eine Eine zusätzliche Linie am Ende des Auftrags ...
Seite 81 S Class 3 Bedienungsanleitung 3.2.3 Bearbeitung langer Aufträge Der OPOS-Sensor registriert normalerweise alle Passermarken, bevor er mit dem Schneiden anfängt. Bei langen Aufträgen kann dies jedoch dazu führen, dass die Medien häufig hin- und hergeschoben werden, was zu einer schlechten Verfolgung führen kann. Um dies zu vermeiden, kann der Parameter Segmentierung im Schneideplotter eingestellt werden, wodurch der...
Seite 82 S Class 3 Bedienungsanleitung 3.3 OPOS-Aufträge automatisieren OPOS ermöglicht es Ihnen, bestimmte Aufträge zu automatisieren, indem Sie das Werkzeug nur einmal über den ersten Passermarken platzieren: beim Starten des Auftrags. Dadurch werden Benutzereingriffe und Produktionszeiten erheblich reduziert. Es gibt verschiedene Arten der Automatisierung.
Seite 83 S Class 3 Bedienungsanleitung 3.3.1 Schneiden mehrerer Kopien einer Graphik auf derselben Rolle Wenn dieselbe Abbildung auf einer Rolle mit gleichem Abstand zwischen diesen Abbildungen gedruckt wurde, kann diese Funktion verwendet werden. HINWEIS: Der Abstand zwischen den Mehrfachkopien sollte mindestens 30 mm betragen.
Seite 84 S Class 3 Bedienungsanleitung Menü Aktionen Konfiguration 1 USB 1 10. Tippen Sie auf Aktionen. 11. Blättern Sie mit dem Pfeil 9. Tippen Sie auf nach unten und tippen Sie auf Neuschneiden. Neuschneiden Neuschneiden Neuschneiden Neuschneiden 12. Verwenden Sie die Pfeile, 13.
Seite 85 S Class 3 Bedienungsanleitung 3.3.2 Schneiden der gleichen Abbildung auf mehreren Medienbögen Wenn dieselbe Abbildung auf mehrere Bögen gedruckt werden soll, kann diese Funktion genutzt werden. HINWEIS: Die Bögen sollten ungefähr die gleiche Größe haben und die Abbildungen auf ihnen sollten gleich ausgerichtet und positioniert sein. Laden Sie zunächst die Medien (siehe Abschnitt 1.5) und prüfen Sie, ob die Parameter der OPOS-Passermarken korrekt eingestellt sind.
Seite 86 S Class 3 Bedienungsanleitung HINWEIS: Verwenden einfache Referenzpunkte für eine schnelle Positionierung des Bogens. In der nachstehenden Abbildung werden eine Kante der Grundplatte und die Seite der Andruckrollenbaugruppe zum Ausrichten der Bögen verwendet. ABBILDUNG 3-4 POSITIONIERUNG DER MEDIEN FÜR MEHRERE BÖGEN OPOS...
Seite 87 Je nach Programm (Barcode-Server) muss der Vorgang entweder über den Touchscreen des Schneideplotters oder aus dem Programm heraus gestartet werden (der Barcode-Server von Summa bietet beide Möglichkeiten). Bitte beachten Sie das Benutzerhandbuch des jeweiligen Programms, um den Barcodevorgang aus dem Programm heraus zu starten. Um den Vorgang vom Touchscreen aus zu starten, befolgen Sie die in Kapitel 3.3.3.2 beschriebene...
Seite 88 S Class 3 Bedienungsanleitung 3.3.3.2 Einleiten des Barcodeverfahrens Schalten Sie den Schneideplotter ein und laden Sie das Material 1.5). Konfiguration 1 USB 1 Positionieren Sie Positionieren Sie das Werkzeug das Werkzeug unter dem unter dem Barcode. Barcode. 3. Verwenden Sie die Pfeile, Tippen Sie auf 4.
Seite 89 Medienkalibrierung "lernt" der Schneideplotter die Reflexionsgrade der Markenfarbe und der Medienfarbe. HINWEIS: Obwohl der OPOS-Sensor werkseitig kalibriert ist, empfiehlt Summa, einen Test durchzuführen, um festzustellen, wie gut die werkseitig eingestellten Parameter mit den von Ihnen verwendeten Materialien funktionieren. Wenn die Genauigkeit nicht zufriedenstellend ist, führen Sie die OPOS-Kalibrierung durch.
Seite 90 S Class 3 Bedienungsanleitung 3.4.2 Material kalibrieren (OPOS) Die Medienkalibrierung stellt sicher, dass der OPOS-Sensor die Marken erkennen kann. Der OPOS-Sensor ist werkseitig so kalibriert, dass er mit einer breiten Palette von Materialien arbeiten kann. Die Standardeinstellungen eignen sich jedoch möglicherweise nicht für bestimmte Materialien, z.
Seite 91 S Class 3 Bedienungsanleitung Der kleine Kreis in der oberen linken Ecke zeigt, was der OPOS-Sensor Positioniere OPOS-Sensorebene: 52 OPOS-Sensor über tatsächlich sieht (in diesem unbedrucktes Material. Fall weiße Medien). 8. Verwenden Sie die Pfeile, 9. Tippen Sie auf 10. Tippen Sie auf um den OPOS-Sensor über Bestätigung.
Seite 92 S Class 3 Bedienungsanleitung Standardwert: Folgen Sie dem Verfahren Materialkalibrierung durchführen auf Seite 3-13 bis einschließlich Schritt 4 und führen Sie dann mit den folgenden Schritten fort: Material kalibrieren (OPOS) 5. Tippen Sie auf Standardwerte zurücksetzen. OPOS 3-15...
Seite 93 Kamera ähnlich wie der Standard-OPOS-Sensor, jedoch mit deutlich schnellerem Lesen der Passermarken. 3.5.2 Zusatzfunktionen OPOS-Kamera Wenn die Kamera in Verbindung mit einer speziellen Summa-Software verwendet wird (z. B. Summa GoSign mit installiertem Pro Pack), stehen zusätzliche Optionen zur Verfügung: 1. Willkürlich geformte Passermarken 2.
Seite 94 DETAILLIERTE BEDIENUNG 4.1 Einführung Dieses Kapitel enthält eine detaillierte Liste aller Parameter, die geändert werden können, und aller Tests, die über den Touchscreen gestartet werden können. Dieses Kapitel kann als Nachschlagewerk verwendet werden, um eine bestimmte Parametereinstellung oder einen Test zu finden, und es erklärt auch die weniger häufig verwendeten Parameter. Tippen Sie auf , um das Hauptmenü...
Seite 95 S Class 3 Bedienungsanleitung 4.2.3 FlexCut Der Vorteil der FlexCut-Funktion ist, dass sie das Material vollständig durchschneidet. Darüber hinaus sorgt es dafür, dass das Material durch kleine Medienbrücken zusammenhält. Es gibt 6 typische FlexCut-Parameter: Voller Druck: Dieser Parameter bestimmt den vollen Druck, der im FlexCut-Modus verwendet wird.
Seite 96 S Class 3 Bedienungsanleitung 4.3 Aktionen Aktionen ABBILDUNG 4-2 MENÜ AKTIONEN 4.3.1 Zuverlässigkeitstest Mit diesem Untermenü können Sie einen schnellen elektrischen und mechanischen Test des Schneideplotters durchführen, um sicherzustellen, dass das Gerät voll funktionsfähig ist. Für diesen Test muss ein Bogen in der Größe von mindestens A3/B verwendet werden. Bei diesem Test wird immer die linke Seite des eingelegten Mediums geschnitten.
Seite 97 S Class 3 Bedienungsanleitung 4.3.3 Material laden Sie können dieses Untermenü beim Laden von Bogenmaterial verwenden. Die maximale Ladelänge kann eingestellt werden. 4.3.4 Breiter laden Diese Aktion wird in Abschnitt 1.5.4 erläutert. 4.3.5 Abschneiden Diese Funktion schneidet das aktuell geladene Material ab. 4.3.6 Bogen abschneiden Verwenden Sie diese Funktion, um eine bestimmte Anzahl von Bögen von einer Rolle mit einer festen Länge abzuschneiden.
Seite 98 S Class 3 Bedienungsanleitung 4.4 Einstellungen Einstellungen ABBILDUNG 4-3 MENÜ EINSTELLUNGEN 4.4.1 Geschwindigkeit Dies gebündelte Parameter Änderung Geschwindigkeit Werkzeugs/Mediums. Dieser Parameter wird im Abschnitt 2.4 erläutert. 4.4.2 Überschnitt Mit diesem Untermenü können Sie einen Überschnitt erzeugen, um das Entgittern zu erleichtern.
Seite 99 S Class 3 Bedienungsanleitung 4.4.5 TurboCut Mit diesem Untermenü kann die Durchsatz erhöht werden, ohne die Gesamtgeschwindigkeit des Schneideplotters zu erhöhen, indem die Schleppbewegung beschleunigt wird. Die Schneidezeit wird erheblich verkürzt, insbesondere beim Schneiden kleiner, detaillierter Designs. Einige dickere Materialien werden jedoch möglicherweise nicht richtig geschnitten, wenn diese Funktion aktiviert ist.
Seite 100 S Class 3 Bedienungsanleitung 4.5 Kalibrierungen Kalibrierungen ABBILDUNG 4-5 MENÜ KALIBRIERUNGEN 4.5.1 Material kalibrieren (OPOS) Diese Kalibrierung wird für bestimmte Kombinationen von Passermarkenfarbe und Medienfarbe verwendet. Das Verfahren wird in Abschnitt 3.4.2 erläutert. 4.5.2 OPOS-Versatz kalibrieren Diese Kalibrierung bestimmt den Abstand zwischen der Mitte des OPOS-Sensors und der Messerspitze.
Seite 101 S Class 3 Bedienungsanleitung Im Menü können Sie wählen, ob der Sensor für einen bestimmten Medientyp kalibriert werden soll oder ob dies die Standardeinstellung sein soll. Im Folgenden wird beschrieben, wie Sie die Kalibrierung vornehmen. Wenn in Schritt 6 der Prozedur Standardwerte zurücksetzen gewählt wird, endet die Prozedur dort und die Einstellungen für diesen Benutzer für diesen Sensor werden auf die Standardwerte zurückgesetzt.
Seite 102 S Class 3 Bedienungsanleitung Wenn der Test beginnt, bewegt der Schneideplotter die Medien hin und her, um den Mediensensor zu bedecken und freizulegen. ABBILDUNG 4-7 MEDIEN FÜR SENSORTEST EINLEGEN Hinterer Materialsensor Hinterer Materialsensor Der Sensor ist freigelegt. Der Sensor ist abgedeckt. 8.
Seite 103 S Class 3 Bedienungsanleitung 4.6 Konfiguration Konfiguration ABBILDUNG 4-8 MENÜ KONFIGURATION 4.6.1 Ethernet Wenn Sie einen Schneideplotter an das Ethernet anschließen, müssen in diesem Menü mehrere Parameter eingestellt werden. Dies wird in Abschnitt 1.4.2 erläutert. 4.6.2 Wi-Fi Die Wi-Fi-Einrichtung wird im Abschnitt 1.4.3 erläutert. 4.6.3 USB-Anschluss Es gibt vier USB-Anschlüsse: USB-Anschluss 1, USB-Anschluss 2, USB-Anschluss 3, USB- Anschluss 4.
Seite 104 S Class 3 Bedienungsanleitung 4.6.6 Fabrikeinstellungen In diesem Untermenü können alle Benutzerparameter auf die Fabrikeinstellungen zurückgesetzt werden. 4.6.7 Automatisch Laden Mit diesem Untermenü können Sie das Abrollverfahren für Vinyl ändern. Wenn diese Funktion aktiviert ist, rollt der Schneideplotter die Folie bei Bedarf automatisch ab. Wenn diese Funktion deaktiviert ist, müssen Sie manuell genügend Material abrollen, bevor Sie mit dem Schneiden beginnen.
Seite 106 WARTUNG Die S Class 3-Schneideplotter haben mehrere Gleitflächen aus glatten Metallen und Kunststoffen. Sie sind praktisch reibungslos und benötigen keine Schmierung. Es sammeln sich jedoch Staub und Flusen an, die die Leistung des Schneideplotters beeinträchtigen können. Halten Sie den Schneideplotter so sauber wie möglich, indem Sie eine Schutzhülle verwenden. Reinigen Sie das Gerät bei Bedarf mit einem weichen, mit Isopropylalkohol oder einem milden Reinigungsmittel angefeuchteten Tuch.
Seite 107 S Class 3 Bedienungsanleitung 5.1.2 Reinigen der Materialsensoren Im Laufe der Zeit können sich die Materialsensoren mit Rückständen von den Materialien verschmutzen. Dies kann zu einer Fehlfunktion des Schneideplotters führen. Reinigen Sie die Materialsensoren durch Abwischen mit Wattestäbchen. ABBILDUNG 5-2 MATERIALSENSOREN S CLASS 3-SCHNEIDEPLOTTER Wartung...
Seite 108 S Class 3 Bedienungsanleitung 5.1.3 Reinigen des Kopfelements (nur bei Tangentialschneideplotter) Auf dem Kopfelement können sich Rückstände von der Folie ansammeln, die zu einer schlechten Schnittqualität führen. Das Kopfelement muss gereinigt werden, wenn die Schnittlinie alle 12 mm (0,5") unterbrochen wird. Reinigen des Kopfelements: 1.
Seite 109 S Class 3 Bedienungsanleitung 5.1.4 Reinigen der Y-Führungsschiene Auf der Y-Führungsschiene befinden sich 4 Gleitflächen, auf denen der Werkzeugschlitten von links nach rechts gleitet. Zwei Gleitflächen an der Vorderseite der Führungsschiene und 2  Gleitflächen an der Rückseite der Führungsschiene , direkt hinter den sichtbaren Gleitflächen ...
Seite 110 S Class 3 Bedienungsanleitung 5.1.5 Auswechseln der Sicherung WARNUNG: Vergewissern Sie sich vor dem Auswechseln der Sicherungen, dass der Schneideplotter vollständig von der Stromquelle getrennt ist. WARNUNG: Um einen dauerhaften Schutz vor Brandgefahr zu gewährleisten, dürfen nur Sicherungen desselben Typs und desselben Nennwerts verwendet werden: T2AH 250V.
Seite 112 SPEZIFIKATIONEN 6.1 Einführung Die Schneideplotter der Serie S Class 3™ wurden für die Herstellung von computergenerierten grafischen Entwürfen auf geschnittenen Bogen oder Rollenvinylmedien entwickelt. Mit dem integrierten optischen Positionierungssystem (OPOS X) können bedruckte Materialbögen konturiert geschnitten werden. Wenn man das Messer durch einen Stift ersetzt, kann man mit diesen Schneideplottern auch kostengünstige Vorschaubilder von neuen grafischen Entwürfen auf Papier erstellen.
Seite 113 Aktionssätze zur Automatisierung des Arbeitsablaufs o Sortiermöglichkeiten zur Verkürzung der Ausgabezeit o Material-Datenbank o Vektoren aufräumen • MacSign o Plug-in für Illustrator, zum direkten Schneiden auf Summa-Schneideplotter o MacOS X (10.2 oder höher) o Anschluss über USB oder TCP/IP o OPOS-Unterstützung o Registrierung erforderlich.
Seite 114 S Class 3 Bedienungsanleitung 6.1.3 Zubehör Das folgende Zubehör ist im Lieferumfang Ihres S Class 3 Schneideplotters enthalten: Teilbeschreibung Teilenummer Inklusive Stromkabel (Regionale Unterschiede, die genaue Teilenummer ist beim Händler zu erfragen) USB-Kabel 399-111 Rasierklinge 391-146 2 Klingen Flanschen 1NC40-67034 1 Satz (Satz von 2) Aufbewahrungsfach...
Seite 115 S Class 3 Bedienungsanleitung Teilbeschreibung Teilenummer Inklusive Tangentialmesserhalter 395-322 Standard-Tangentialmesser (36°) 390-534 Sandstrahl 390-550 Tangentialmesser (60°) Einsteckwerkzeug für 390-553 Tangentialmesser Kopfelement für Standardmesser 395-348 Kopfelement für Sandstrahlmesser 395-347 Kugelschreiberhalter 395-324 Kugelschreiber 395-325 Kopfelement für Schleppmesser 395-330 Schleppmesserhalter für 395-323 tangentialen Kopf Standard-Schleppmesser (36°) 9TL89-67041 Rillwerkzeug für...
Seite 116 S Class 3 Bedienungsanleitung 6.2 Technische Spezifikationen 6.2.1 Abmessungen der Maschine S3 75 S3 120 S3 140 S3 160 Inch Inch Inch Inch Höhe 1110 43,7 1110 43,7 1110 43,7 1110 43,7 Breite 1410 55,5 1870 73,6 2021 79,6 2250 88,6 Tiefe 27,2...
Seite 117 S Class 3 Bedienungsanleitung 6.2.3 Medienhandhabung S3 75 S3 120 S3 140 S3 160 Inch Inch Inch Inch Materialbreite Minimal Maximal 33,0 1300 51,1 1450 57,0 1680 66,1 Andruckrollen Maximale 29,2 1200 47,2 1350 53,1 1580 62,2 Schneidbreite Übergroß 31,9 1270 50,0 1420...
Seite 118 S Class 3 Bedienungsanleitung 6.2.4 Leistung Schneidespezifikationen auf 0,05 mm (0,002") Vinyl auf Wachsbasis, Gesamtdicke des Materials nicht größer als 0,25 mm (0,010"). 2 bis 40 Inch pro Axialgeschwindigkeit 50 bis 1000 mm/s Sekunde Bis zu 56 Inch pro Maximale Geschwindigkeit Bis zu 1440 mm/s Sekunde Standardgeschwindigkeit...
Seite 119 S Class 3 Bedienungsanleitung 6.3.1 Schnittstelle Kommunikation E/A-Anschluss USB-Buchse der Serie "B" (weiblicher Stecker) Gegenstecker USB-Stecker der Serie "B" (Stecker) Version Ethernet E/A-Anschluss RJ45-Buchse WIFI 802.11 b/g/n FAT32, maximal 16 GB und maximal 100 Dateien pro Ordner. USB-Flash- Nur Schnittdateien (DMPL- und HPGL-Dateien mit USB-A-Buchse Laufwerke der Erweiterung .plt, .dmpl oder .hpgl) oder...
Seite 120 S Class 3 Bedienungsanleitung 6.3.4 Elektrisch Spannung Frequenz Sicherung 100-240 VAC 50/60 Hz T2AH 250V Tabelle 6-11 S CLASS 3 ELEKTRISCHE SPEZIFIKATIONEN Stromverbrauch bei typischen Anwendungen: Maximal 85 W. 6.3.5 Zertifizierungen Erfüllt die Anforderungen von: IEC 62368-1:2018, ANSI/UL Standard 62368-1:2019 und CAN/CSA Standard C22.2 Nr. 62368-1:2019. Konform mit: FCC Klasse A CAN ICES-3(A)/NMB-3(A)
