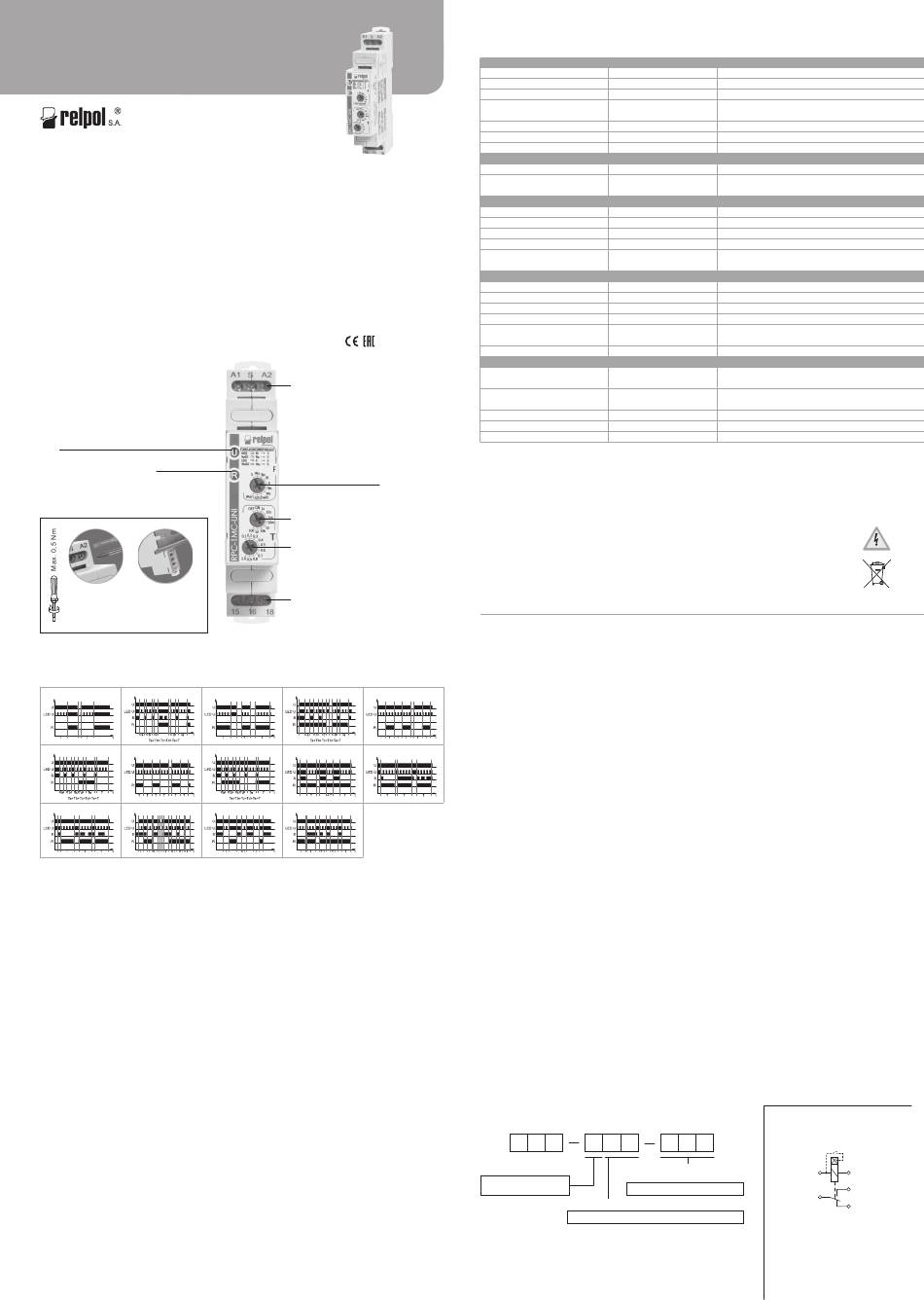

PrzekaŸnik czasowy /
Time relay RPC-1MC-UNI
INSTRUKCJA UŻYTKOWNIKA / USER'S INSTRUCTION
RPC-1MC-UNI
1. Opis przekaźnika / Relay description
Wielofunkcyjny przekaźnik czasowy (14 funkcji czasowych, 8 zakresów czasowych); styki
AgSnO odpowiednie do pracy z obciążeniami indukcyjnymi (1P); uniwersalne napięcia wej-
2
ścia (AC/DC); niski pobór mocy (oszczędność energii elektrycznej). / Multifunction time relay
(14 time functions, 8 time ranges); contacts AgSnO
(1 CO); universal input voltages (AC/DC); low power consumption (electric power saving).
Nowe wzornictwo (jednolite dla urządzeń modułowych i przekaźników elektromagnetycznych);
obudowa - moduł instalacyjny (szerokość 17,5 mm); wysoki poziom niezawodności (najwyższa
jakość zastosowanej elektroniki). / New design (uniform for module devices and electromag-
netic relays); cover - installation module (width 17,5 mm); high reliability level (highest level of
electronics).
Bezpośredni montaż na szynie 35 mm wg PN-EN 60715 (solidny podwójny zaczep, oprze-
wodowanie 1 x 2,5 mm 2 ); wysokiej jakości złącza (uniwersalny zacisk śrubowy pod wkrętak
płaski lub krzyżowy); aplikacje w instalacjach niskiego napięcia. / Direct mounting on 35 mm
rail mount acc. to EN 60715 (strong double catch, wiring 1 x 2,5 mm
(universal screw clamp for fl at or cross screwdriver); applications in low-voltage systems.
Zgodne z normą PN-EN 61812-1. Uznania, certyfi katy, dyrektywy:
Compliance with standard EN 61812-1. Recognitions, certifi cations, directives:
Dioda LED zielona U ON
- sygnalizacja napięcia zasilania U
/ Green LED U ON
- indication of supply voltage U
Dioda LED zielona U migająca
- odmierzanie czasu T
/ Green LED U fl ashing
- measurement of T time
Dioda LED żółta R ON/OFF
- stan przekaźnika wyjściowego
/ Yellow LED R ON/OFF
- output relay status
Uniwersalny Podwójny zaczep
zacisk śrubowy / Double catch
/ Universal screw
clamp
4. Funkcje czasowe / Time functions
E E(S)
Bp(S) Bi
Wa Esa(R)
U - napięcie zasilania; R - stan wyjścia przekaźnika; S - stan zestyku sterującego; T - czas odmierzany; t - oś czasu
U - supply voltage; R - output state of the relay; S - control contact state; T - measured time; t - time axis
E - Opóźnione załączenie. Włączenie napięcia zasilania U rozpoczyna
odmierzenie nastawionego czasu T - opóźnienia załączenia przekaźnika
wykonawczego R. Po odmierzeniu czasu T przekaźnik wykonawczy R załącza
się i pozostaje załączony do momentu wyłączenia zasilania U.
E(S) - Opóźnione załączenie, z zatrzymaniem odmierzania czasu zesty-
kiem S. Włączenie napięcia zasilania U rozpoczyna odmierzenie nastawio-
nego czasu T. Jeżeli w trak cie odmierzania czasu T zestyk sterujący S zostanie
zamknięty, to odmierzanie czasu T zostaje wstrzymane na czas zamknięcia
zestyku S. Otwarcie zestyku sterującego S uruchamia dalsze odmierzanie
czasu T. Po dokończeniu odmierzania czasu T przekaźnik wykonawczy R
załącza się i pozostaje w tym stanie do momentu wyłączenia zasilania U.
Wu - Załączenie na nastawiony czas. Włączenie napięcia zasilania U powo-
duje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony
czas T. Po odmierzeniu czasu T przekaźnik wykonawczy R wyłącza się.
Wu(S) - Załączenie na nastawiony czas, z zatrzymaniem odmierzania
czasu przez zamknięcie zestyku S. Włączenie napięcia zasilania U powo-
duje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony
czas T. Jeżeli zestyk sterujący S zostanie zamknięty, to odliczanie czasu T
zostaje wstrzy mane aż do czasu, gdy zestyk sterujący zostanie otwarty.
Otwarcie zestyku S uruchamia dalsze odmierzanie czasu T. Po dokończeniu
odmierzania czasu T przekaźnik wykonawczy R wyłącza się.
Bp - Symetryczna praca cykliczna rozpoczynająca się od przerwy.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od odmie rzenia
czasu T - wyłączenia przekaźnika wykonawczego R, po którym następuje
załączenie przekaźnika wykonawczego R na czas T. Praca cykliczna trwa
do momentu wyłączenia zasilania U.
Bp(S) - Symetryczna praca cykliczna rozpoczynająca się od przerwy,
z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od odmierzenia
czasu T - wyłączenia przekaźnika wykonawczego R. Jeżeli w trakcie odmie-
rzania czasu T, zestyk sterujący S zostanie zamknięty, to odmierzanie czasu
wyłączenia przekaźnika R zostanie wstrzymane na czas zamknięcia zestyku
S. Otwarcie zestyku sterującego S uruchamia dalsze odmierzanie czasu T. Po
ukończeniu odmierzania czasu T, przekaźnik wykonawczy R załącza się na
nastawiony czas T. Jeżeli w trakcie odmierzania czasu T, zestyk sterujący S
zostanie zamknięty, to odmierzanie czasu załączenia przekaźnika R zostanie
wstrzymane na czas zamknięcia zestyku S. Otwarcie zestyku sterującego S
uruchamia dalsze odmierzanie czasu T. Praca cykliczna trwa do momentu
wyłączenia zasilania U.
Bi - Symetryczna praca cykliczna rozpoczynająca się od załączenia.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od załączenia
przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu
T przekaźnik wykonawczy R wyłącza się na czas T. Praca cykliczna trwa do
momentu wyłączenia zasilania U.
Bi(S) - Symetryczna praca cykliczna rozpoczynająca się od zadziałania,
z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S. Włą-
czenie napięcia zasilania U rozpoczyna pracę cykliczną od odmierzenia czasu
T - załączenia przekaźnika wykonawczego R. Jeżeli w trakcie od mierzania
czasu T, zestyk sterujący S zostanie zamknięty, to odmierzanie czasu załą-
czenia przekaźnika R zostanie wstrzymane na czas zamknięcia zestyku S.
Otwarcie zestyku sterującego S uruchamia dalsze odmierzanie czasu T. Po
ukończeniu odmierzania czasu T, przekaźnik wykonawczy R wyłącza się na
nastawiony czas T. Jeżeli w trakcie odmierzania czasu T, zestyk sterujący S
zostanie zamknięty, to odmierzanie czasu wyłączenia przekaźnika R zostanie
wstrzymane na czas zamknięcia zestyku S. Otwarcie zestyku sterującego S
suitable for operation with inductive loads
2
2 ); high quality connections
Zaciski zasilania (A1, A2)
oraz zacisk zestyku sterującego (S)
/ Supply terminals (A1, A2)
and control contact terminal (S)
Pokrętło nastawy funkcji
/ Function-adjusting knob
Pokrętło nastawy zakresu czasu
oraz funkcji ON / OFF
/ Time range and function ON / OFF
adjusting knob
Pokrętło nastawy czasu
/ Time-adjusting knob
Zaciski wyjść przekaźnika (15, 16, 18)
/ Outputs terminals (15, 16, 18)
Wu Wu(S) Bp
Bi(S) R Ws
E(R) Wu(R)
Zmiana funkcji natychmiast
po wyborze (bez wyłącze-
nia i ponownego włączenia
zasilania). / The function
changes immediately after
it has been selected (without
switching power supply off
and on again).
uruchamia dalsze odmierzanie czasu T. Praca cykliczna trwa do momentu
wyłączenia zasilania U.
R - Opóźnione wyłączenie sterowane zestykiem S. Wejście przekaź-
nika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie
zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika
wykonawczego R. Otwarcie zestyku sterującego S rozpo czyna odmierzenie
nastawionego czasu opóźnienia wyłączenia przekaźnika wykonawczego
R. Po odmierzeniu czasu T przekaźnik wykonawczy R wyłącza się. Jeżeli
zestyk sterujący S zostanie zamknięty przed upływem czasu T, to wcześniej
odmierzony czas zostanie wyzerowany, a przekaźnik wykonawczy pozostanie
załączony. Opóźnienie wyłączenia przekaźnika wykonawczego R rozpocznie
się w chwili kolej nego otwarcia zestyku sterującego S.
Ws - Jednokrotne załączenie na nastawiony czas, wyzwalane zam-
knięciem zestyku sterującego S. Wejście przekaźnika czasowego jest
zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S
powoduje natychmiastowe załączenie przekaźnika wykonawczego R na
nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy wyłącza
się. Otwieranie i zamykanie zestyku sterującego S w trakcie odmierzania
czasu T nie wpływa na realizowaną funkcję. Ponowne załączenie przekaźnika
wykonawczego R na nastawiony czas jest możliwe, po odmierzeniu czasu T,
kolejnym zamknięciem zestyku sterującego S.
Wa - Załączenie na nastawiony czas, wyzwalane otwarciem zestyku
sterującego S. Wejście przekaźnika czasowego jest zasilane napięciem U
w sposób ciągły. Zamknięcie zestyku sterującego S nie rozpoczyna odmie-
rzania czasu T i nie zmienia stanu przekaźnika wykonawczego R. Otwarcie
zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika
wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik
wykonawczy wyłącza się. Zamykanie i otwieranie zestyku sterującego S w
trakcie odmierzania czasu T nie wpływa na realizowaną funkcję. Ponowne
załączenie przekaźnika wykonawczego R na nasta wiony czas jest możli-
we, po odmierzeniu czasu T, kolejnym zamknięciem i otwarciem zestyku
sterującego S.
Esa(R) - Opóźnione załączanie i wyłączanie sterowane załączeniem i
wyłączeniem zestyku S z funkcją Reset. Wejście przekaźnika czasowego
jest zasilane napięciem U w sposób ciągły. Zamkniecie zestyku sterującego
S rozpoczyna odmierzanie nastawionego czasu T - opóźnienia załączenia
przekaźnika wykonawczego R. Jeżeli w trakcie odmierzania czasu T - opóź-
nienia załączenia przekaźnika wykonawczego R, zestyk sterujący S zostanie
otwarty, to odmierzany czas zostanie skasowany. Ponowne odmierzenie
czasu T rozpocznie się po zamknięciu zestyku sterującego S. Po odmierzeniu
czasu T przekaźnik wykonawczy R załącza się. Otwarcie zestyku sterującego
S rozpocznie ponowne odmierzenie nastawionego czasu T - opóźnienia
wyłączenia przekaźnika wykonawczego R, a po odmierzeniu tego czasu
przekaźnik wykonawczy R wyłącza się. Jeżeli w trakcie odmierzania czasu
T - opóźnienia wyłączenia przekaźnika wykonawczego R, zestyk sterujący
S zostanie zamknięty, to odmierzany czas zostanie skasowany. Ponowne
odmierzenie czasu T rozpocznie się po otwarciu zestyku sterującego S.
E(R) - Opóźnione załączenie z funkcją Reset. Włączenie napięcia zasilania
U rozpoczyna odmierzenie nastawionego czasu T. Po odmierzeniu czasu T
przekaźnik wykonawczy R załącza się. Jeżeli zestyk sterujący S zostanie
zamknięty podczas odmierzania czasu T, to odmierzanie czasu zostanie
wstrzymane. Po otwarciu zestyku S czas T odmierzany jest od nowa. Po
odmie rzeniu czasu T przekaźnik wykonawczy R załącza się i stan taki trwa
do momentu wyłączenia napięcia zasilania U lub ponownego zamknięcia
zestyku sterującego S.
2. Dane techniczne / Technical data
Obwód wyjściowy - dane styków Output circuit - contact data
Liczba i rodzaj zestyków Number and type of contacts
Materiał styków Contact material
Maks. napięcie zestyków Max. switching voltage
AC
Obciążenie znamionowe Rated load
AC1
DC1
Rated current
Obciążalność prądowa trwała zestyku
Maks. moc łączeniowa Max. breaking capacity
AC1
Minimalna moc łączeniowa Min. breaking capacity
Obwód wejściowy Input circuit
Napięcie znamionowe Rated voltage
AC/DC
Znamionowy pobór mocy Rated power
AC
consumption
DC
Dane izolacji (PN-EN 60664-1) Insulation (EN 60664-1)
Znamionowe napięcie izolacji Insulation rated voltage
Znamionowe napięcie udarowe Rated surge voltage
Kategoria przepięciowa Overvoltage category
Stopień zanieczyszczenia izolacji Insulation pollution degree
Napięcie probiercze Dielectric strength
Pozostałe dane
General data
Trwałość łączeniowa
Electrical life
AC1
Trwałość mechaniczna (cykle)
Mechanical life (cycles)
Wymiary
Dimensions
(a x b x h)
Masa
Weight
Temperatura otoczenia
Ambient temperature
(bez kondensacji i/lub oblodzenia) (non-condensation and/or icing)
Stopień ochrony obudowy
Cover protection category
Dane obwodu odmierzania czasu Time module data
Funkcje
Functions
Zakresy czasowe
Time ranges
Nastawa czasu
Timing adjustment
Dokładność nastawienia
Setting accuracy
Powtarzalność
Repeatability
‚ Typ izolacji: podstawowa. / Type of insulation: basic. ƒ Rodzaj przerwy: oddzielenie niepełne. / Type of clearance: micro-disconnection.
szynę 35 mm: 98,8 mm. / Length with 35 mm rail catches: 98,8 mm. … OFF - stałe wyłączenie, ON - stałe załączenie. / OFF - permanent switching off , ON - permanent
† Dla pierwszego zakresu (1 s) dokładność nastawienia oraz powtarzalność są mniejsze niż podano w danych technicznych (znaczący wpływ czasu
switching on.
zadziałania przekaźnika wykonawczego, czasu startu procesora oraz chwili załączenia zasilania w odniesieniu do przebiegu zasilającego AC). / For fi rst range setpoint (1 s)
setting accuracy and repeatability are smaller than the given ones in technical parameters (signifi cant infl uence of the operational relay operating time, processor start-time,
and the moment of supply switching as referred to the AC supply course).
wartości zakresów, dla kierunku ustawiania od min. do maks. / Calculated from the fi nal range values, for the setting direction from minimum to maximum.
3. Ostrzeżenie, zagrożenia / Caution, hazards
Montaż przekaźnika czasowego powinien zostać dokonany przez osobę znającą zasady montażu elek-
trycznego. Wszystkie podłączenia przekaźnika czasowego muszą być zgodne z odpowiednimi normami
bezpieczeństwa. / Time relays shall be installed by personnel qualifi ed in the rules of electrical connections.
All and any electrical connections of the time relay shall comply with the appropriate safety standards.
Symbol oznaczający selektywne zbieranie sprzętu elektrycznego i elektronicznego. Zakaz umieszczania
zużytego sprzętu z innymi odpadami. / The symbol means selective collection of electrical and electronic
equipment. No used equipment disposed together with other waste.
RELPOL S.A. ul. 11 Listopada 37, 68-200 Żary, Poland, relpol@relpol.com.pl, Biuro Obsługi Klienta - Tel. +48 68 47 90 822, 850
sprzedaz@relpol.com.pl / Export Sales Department - Phone +48 68 47 90 832, 951, export@relpol.com.pl
Wu(R) - Załączenie na nastawiony czas z funkcją Reset. Włączenie
napięcia zasilania U powoduje natychmiastowe załączenie przekaźnika
wykonawczego R na nastawiony czas T. Gdy zestyk sterujący S zostanie
zamknięty, to odmierzanie czasu T zostaje wstrzymane na czas zamknięcia
zestyku S (przy załączonym przekaźniku wykonawczym R). Po otwarciu
zestyku S, czas T odmierzany jest od nowa. Po odmierzeniu czasu T prze-
kaźnik wykonawczy R wyłącza się.
ON / OFF - Stałe załączenie / wyłączenie. Wybór funkcji ON lub OFF
następuje za pomocą pokrętła nastawy zakresu czasu T. W trybie pracy ON
przez cały czas zestyki zwierne są zam knięte, na tomiast w trybie pracy OFF
są otwarte. Przy funkcjach tych nie ma znaczenia położenie pokrętła nastawy
funkcji oraz nastawiony czas odmierzania. Tryby stałego załączenia lub wyłą-
czenia znajdują zasto sowanie przy kontroli pracy przekaźnika czasowego w
układzie elektrycznym.
E - ON delay. On applying the supply voltage U the set interval T begins
- off -delay of the output relay R. After the interval T has lapsed, the output
relay R switches on and remains on until supply voltage U is interrupted.
E(S) - ON delay, with time measurement stopped with contact S. On
applying the supply voltage U the set interval T begins. If during mea suring
time T control contact S is closed, measuring of time T is stopped for the
time of closing contact S. Opening of control contact S resumes measuring
of time T. After fi nishing measuring time T, the output relay R switches on
and remains on until supply voltage U is interrupted.
Wu - ON for the set interval. Applying the supply voltage U immediately
switches the output relay R on for the set interval T. After the interval T has
lapsed, the output relay R switches off .
Wu(S) - ON for the set interval, with time measurement stopped with
closing of contact S. Applying the supply voltage U immediately switches
the output relay R on for the set interval T. If the control contact S is closed,
the interval T measurement will be stopped until the moment when control
contact is opened. Opening contact S starts further measuring of time T. After
fi nishing measuring time T, the output relay R switches off .
Bp - Symmetrical cyclical operation pause fi rst. Applying the supply voltage
U starts the cyclical operation from the interval T - switching the output relay R
off followed by switching on the output relay R for the interval T. The cyclical
operation lasts until the supply voltage U is interrupted.
Bp(S) - Symmetrical cyclical operation pause fi rst, with interval T mea-
surement stopped for the time the S contact is switched on. Applying the
supply voltage U starts the cyclical operation from the interval T - switching
the output relay R off . If in the course of measurement of interval T the control
contact S is closed, the measurement of the time of switching off the R relay
will be interrupted for the time the S contact remains closed. Opening of the
control contact S triggers further measurement of the interval T. After the
interval T has lapsed, the output relay R switches on for the set interval T.
If during the measurement of the interval T the control contact S is closed,
measurement of the time of switching on the R relay will be interrupted for the
time the S contact remains closed. Opening of the control contact S triggers
further measurement of the interval T. The cyclical operation lasts until the
supply voltage U is interrupted.
Bi - Symmetrical cyclical operation pulse fi rst. Applying the supply voltage
U starts the cyclical operation from switching on the output relay R for the set
interval T. After the interval T has lapsed, the output relay R switches off for the
interval T. The cyclical operation lasts until the supply voltage U is interrupted.
Bi(S) - Symmetrical cyclical operation pulse fi rst, with interval T mea-
surement stopped for the time the S contact is switched on. Applying the
supply voltage U starts cyclical operation from measurement of the interval
T - switching on the output relay R. If in the course of measurement of interval
T the control contact S is closed, the measurement of the time of switching
off the R relay will be interrupted for the time the S contact remains closed.
Opening of the control contact S triggers further measurement of the interval
T. After the interval T has lapsed, the output relay R switches on for the set
5. Oznaczenia kodowe do zamówień / Ordering codes
R P C 1 M C
Liczba i rodzaj zestyków
/ Number and type of contacts Znamionowe napięcie wejścia
/ Rated input voltage
1 - 1P (przełączny) /
UNI - 12...240 V AC/DC AC: 50/60 Hz
1 CO (changeover)
Realizowane funkcje czasowe / Time functions performed
MC - wielofunkcyjny / multifunction
Przykład kodowania / Example of ordering code: RPC-1MC-UNI
Przekaźnik czasowy RPC-1MC-UNI, wielofunkcyjny (przekaźnik realizuje 14 funkcji), obudowa - moduł
instalacyjny, szerokość 17,5 mm, jeden zestyk przełą czny, mate riał styków AgSnO
napięcie wejścia 12...240 V AC/DC AC: 50/60 Hz. / Time relay RPC-1MC-UNI, multifunction (relay
perform 14 functions), cover - installation module, width 17,5 mm, one changeover contact, contact
material AgSnO , rated input voltage 12...240 V AC/DC AC: 50/60 Hz.
2
03/2020 RPC-1MC-IP10.2
1P / 1 CO
AgSnO
2
300 V
AC
16 A / 250 V AC
AC1
16 A / 24 V DC; 0,3 A / 250 V DC
DC1
16 A / 250 V AC
4 000 VA
AC1
1 W
10 mA
12...240 V ,
AC/DC AC: 50/60 Hz zaciski / terminals (+)A1, (-)A2
≤ 1,5 VA
AC AC: 50 Hz
≤ 1,5 W
DC
250 V AC
4 000 V
1,2 / 50 µs
III
2
4 000 V AC
wejście - wyjście / input - output:
przerwy zestykowej / contact clearance:
> 0,5 x 10
AC1 5 16 A, 250 V AC
> 3 x 10
7
90 x 17,5 x 64,6 mm
(L x W x H)
„
65 g
-40...+70 °C
składowania / storage:
-20...+50 °C
pracy / operating:
IP 20
PN-EN 60529
E, E(S), Wu, Wu(S), Bp, Bp(S), Bi, Bi(S), R,
Ws, Wa, Esa(R), E(R), Wu(R)
OFF, ON
…
1 s ; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d
†
płynna / smooth - (0,1...1) x zakres czasowy / time range ‡
± 5%
ˆ †
± 0,5%
†
„ Długość z zaczepami na
‡ Nie dotyczy zakresu ON / OFF. / Not refers range ON / OFF. ˆ Liczona od końcowych
www.relpol.com.pl
interval T. If during the measurement of the interval T the control contact S is
closed, measurement of the time of switching off the R relay will be interrupted
for the time the S contact remains closed. Opening of the control contact S
triggers further measurement of the interval T. The cyclical operation lasts
until the supply voltage U is interrupted.
R - OFF delay with the control contact S. The input of the time relay
is supplied with voltage U continuously. Closing of the control contact S
immediately switches on the output relay R. Opening of the control contact
S starts the set time of the delayed switching off of the output relay R. After
the interval T has lapsed, the output relay R switches off . If the control
contact S is closed during the interval T, the already measured time is reset,
and the output relay R is switched on again. The OFF delay of the output
relay R will start when the control contact S is opened again.
Ws - Single shot for the set interval triggered by closing of the control
contact S. The input of the time relay is supplied with voltage U continuously.
Closing of the control contact S immediately switches the output relay R on for
the set interval T. After the interval T has lapsed, the output relay R is switched
off . In the course of the interval T, any opening of the control contact S does
not aff ect the function to be performed. The output relay R may be switched
on again for the set interval, after the interval T has lapsed, by closing the
control contact S again.
Wa - ON for the set interval triggered with the control contact S. The
input of the time relay is supplied with voltage U continuously. Closing of the
control contact S does not start the interval T, and it does not change the
position of the output relay R. Opening of the control contact S immediately
switches on the output relay R for the set time. After the interval T has lapsed,
the output relay R switches off . Opening and closing of the control contact S
in the course of the interval T does not aff ect the function to be performed.
The output relay R may be switched on again for the set interval with another
closing and opening of the control contact S.
Esa(R) - ON and OFF delay controlled with on and off of the S contact
with the Reset function. The input of the time relay is supplied with voltage
U continuously. Closing of the control contact S begins the measurement of
the set interval T - ON delay of the output relay R. If the control contact S is
opened during the measurement of the interval T - ON delay of the output
relay R, the measured time will be reset. The interval T measurement will
start after the control contact S has been closed. After the set interval T has
lapsed, the output relay R switches on. Opening of the control contact S will
again trigger measurement of the set interval T - OFF delay of the output
relay R, and after the interval has been measured, the output relay R switches
off . If the control contact S is closed during the interval T measurement, the
measured time will be reset. Opening of the control contact S will again trigger
measurement of the interval T.
E(R) - ON delay with the Reset function. On applying the supply voltage U
the set interval T begins. After the interval T has lapsed, output relay R turns
on. If control contact S is closed during the measurement T, measuring of
interval T is stopped for the time the S contact remains closed. After opening
contact S, time T is measured from the start. After the interval T has lapsed,
the output relay R switches on until the moment of turning off supply voltage
U or when the control contact S is closed again.
Wu(R) - ON for the set interval with the Reset function. Applying the supply
voltage U immediately switches the output relay R on for the set interval T.
When control contact S is closed, measurement of the interval T is stopped
for the time of closing contact S (with output relay R on). After opening contact
S, time T is measured from the beginning. After the interval T has lapsed, the
output relay R switches off .
ON / OFF - Permanent switching on / off . The functions ON and OFF are
selected with T time range adjusting knob. In the ON function, the normally
open contacts are closed all the time whereas in the OFF function they
are open. The position of the function-adjusting knob is of no signifi cance in
these functions as is the preset measurement time. The ON or OFF functions
are used for the time relay operation control in electric systems.
6. Schemat połączeń
/ Connection diagram
U N I
(+)A1
15
1P / 1 CO
Zacisk sterujący S aktywuje się przez
podłączenie do zacisku A1, przez
, znamionowe zewnętrzny zestyk sterujący S. / The
2
control terminal S is activated by con-
nection to A1 terminal via the external
control contact S.
‚
1 000 V AC
ƒ
S
A2(-)
18
16
