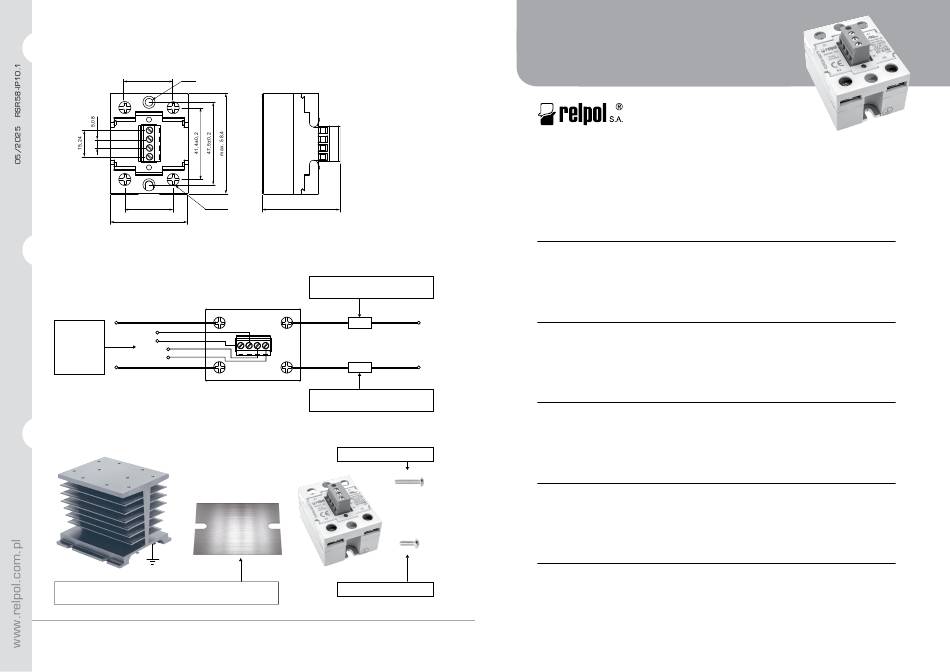

Relpol RSR58 Benutzerhandbuch

3. Dimensions / Wymiary / Abmessungen
Dimensioni / Dimensiones / Габаритные размеры
27,9±0,3 Ø4,5
28±0,2 4x Ø7,5
max. 45,7
4. Connection diagram / Schemat połączeń / Schaltbild
Schema di collegamenti / Esquema de conexión / схемa коммутации
B2
Control
B+
Sterowanie
B-
Steuerung
A-
Comando
A+
Control
A2
Управление
5. Installation / Montaż / Montage / Installazione / Instalación / Монтаж
Thermal pad / Podkładka termiczna / Wärmeleitpad
Rondella termica / Almohadilla térmica / Теплопроводящая прокладка
RELPOL S.A. ul. 11 Listopada 37, 68-200 ¯ary, Poland, relpol@relpol.com.pl
Biuro Obsługi Klienta - Tel. +48 68 47 90 822, 850, sprzedaz@relpol.com.pl
Export Sales Department - Phone +48 68 47 90 832, 951, export@relpol.com.pl
max. 46
Load B / Obciążenie B / Belastung B
Carico B / Carga B / Нагрузка B
B1
A1
Load A / Obciążenie A / Belastung A
Carico A / Carga A / Нагрузка A
M4 (12 mm; 0,98...1,37 Nm)
M4 (7,5 mm; 0,98...1,37 Nm)
RSR58
User's instrUction / instrUkcja Użytkownika
BenUtZerHanDBUcH / ManUale D'Uso
ManUal De UsUario / РукОвОдсТвО пОльзОваТеля
1. Relay description / Opis przekaźnika / Beschreibung des Relais
Descrizione del relè / Descripción del relé / Описание устройства
(EN) Solid state relay RSR58 - two chanel AC output • Zero-crossing switching • Control
voltage 4...32 V DC • SCR output (thyristors) • Load cur rent 25, 50, 75 A • Max. load
voltage 280, 530, 660 V AC (dual-phase) • Dielectric strength 4000 Vrms (opto-isolation)
• Blocking voltage 600, 1200 Vpk • Cover protection category IP 20 • LED indicator (red)
• Screw terminals • Recognitions, certifications, directives: RoHS, REACH, CE, cЯUus
(PL) Przekaźnik półprzewodnikowy RSR58 - wyjście dwukanałowe AC • Załączający
w zerze • Na pięcie sterujące 4...32 V DC • Wyjście SCR (tyrystory) • Prąd obciążenia
25, 50, 75 A • Maks. napięcie obciążenia 280, 530, 660 V AC (dwufazowy) • Napięcie
probiercze 4000 Vrms (izolacja optyczna) • Napięcie blokowania 600, 1200 Vpk • Sto-
pień ochrony obudowy IP 20 • Wskaźnik LED (czerwony) • Zaciski śrubowe • Uznania,
certyfikaty, dyrektywy: RoHS, REACH, CE, cЯUus
(DE) Halbleiterrelais RSR58 - Zweikanal-AC-Ausgang • Betriebsaufnahme in Null •
Steuer spannung 4...32 V DC • SCR-Ausgang (Thyristoren) • Laststrom 25, 50, 75 A
• Max. Lastspannung 280, 530, 660 V AC (zweiphasig) • Prüfspannung 4000 Vrms
(galvanische Trennung) • Verriegelungsspannung 600, 1200 Vpk • Gehäuseschutz-
klasse IP 20 • LED-Anzeige (rot) • Schraubklemmen • Anerkennung, Zertifikate, Richt-
linien: RoHS, REACH, CE, cЯUus
(IT) Relè a semiconduttore RSR58 - uscita AC a due canali • Accensione allo zero
• Tensione di comando 4...32 V DC • Uscita SCR (tiristori) • Corrente di carico 25, 50,
75 A • Tensione massima di carico 280, 530, 660 V AC (bifase) • Tensione di prova
4000 Vrms (isolamento ottico) • Tensione di blocco 600, 1200 Vpk • Classe di prote-
zione dell'involucro IP 20 • Indica tore a LED (rosso) • Morsetti a vite • Riconoscimenti,
certificati, direttive: RoHS, REACH, CE, cЯUus
(ES) Relé de estado sólido RSR58 - salida de CA de dos canales • Activación en la
posición cero • Tensión de control 4...32 V CC • Salida SCR (tiristores) • Corriente
de carga 25, 50, 75 A • Tensión de carga máxima 280, 530, 660 V CA (doble fase) •
Tensión de prueba 4000 Vrms (aislamiento óptico) • Tensión de bloqueo 600, 1200 Vpk
• Grado de protección de la carcasa IP 20 • Indi cador de LED (rojo) • Bornes de tornillo
• Reconocimientos, certificados, directivas: RoHS, REACH, CE, cЯUus
(RU) Твердотельное реле RSR58 - двухканальный выход AC • Переключение
при пересечении нуля • Напряжение управления 4...32 V DC • Выход SCR
(тиристоры) • Ток нагрузки 25, 50, 75 A • Макс. напряжение нагрузки 280, 530,
660 V AC (двухфазный) • Напряжение пробоя 4000 Vrms (гальваническая раз-
вязка управляющей и силовой частей) • Напряжение блокировки 600, 1200 Vpk
• Степень защиты корпуса IP 20 • Индикатор LED (красный) • Винтовые зажимы
• Сертификаты соответствия, директивы, регламенты: RoHS, REACH, CE, cЯUus
