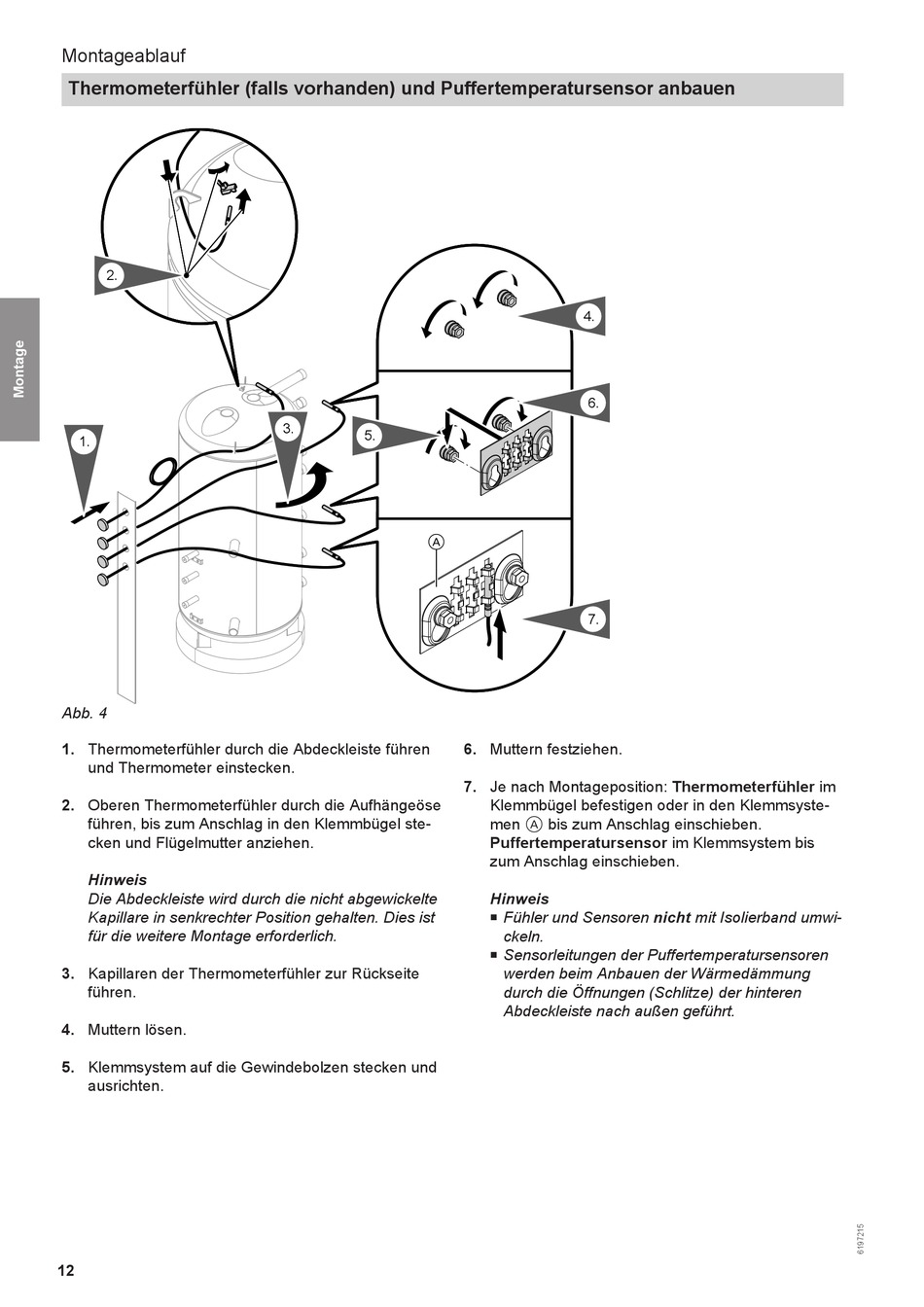

Montageablauf
Thermometerfühler (falls vorhanden) und Puffertemperatursensor anbauen
2.
1.
Abb. 4
1. Thermometerfühler durch die Abdeckleiste führen
und Thermometer einstecken.
2. Oberen Thermometerfühler durch die Aufhängeöse
führen, bis zum Anschlag in den Klemmbügel ste-
cken und Flügelmutter anziehen.
Hinweis
Die Abdeckleiste wird durch die nicht abgewickelte
Kapillare in senkrechter Position gehalten. Dies ist
für die weitere Montage erforderlich.
3. Kapillaren der Thermometerfühler zur Rückseite
führen.
4. Muttern lösen.
5. Klemmsystem auf die Gewindebolzen stecken und
ausrichten.
12
3.
5.
A
4.
6.
7.
6. Muttern festziehen.
7. Je nach Montageposition: Thermometerfühler im
Klemmbügel befestigen oder in den Klemmsyste-
men
A
bis zum Anschlag einschieben.
Puffertemperatursensor im Klemmsystem bis
zum Anschlag einschieben.
Hinweis
Fühler und Sensoren nicht mit Isolierband umwi-
■
ckeln.
■
Sensorleitungen der Puffertemperatursensoren
werden beim Anbauen der Wärmedämmung
durch die Öffnungen (Schlitze) der hinteren
Abdeckleiste nach außen geführt.
