Speicher ohne angebaute Solar-Divicon
Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen
2.
1.

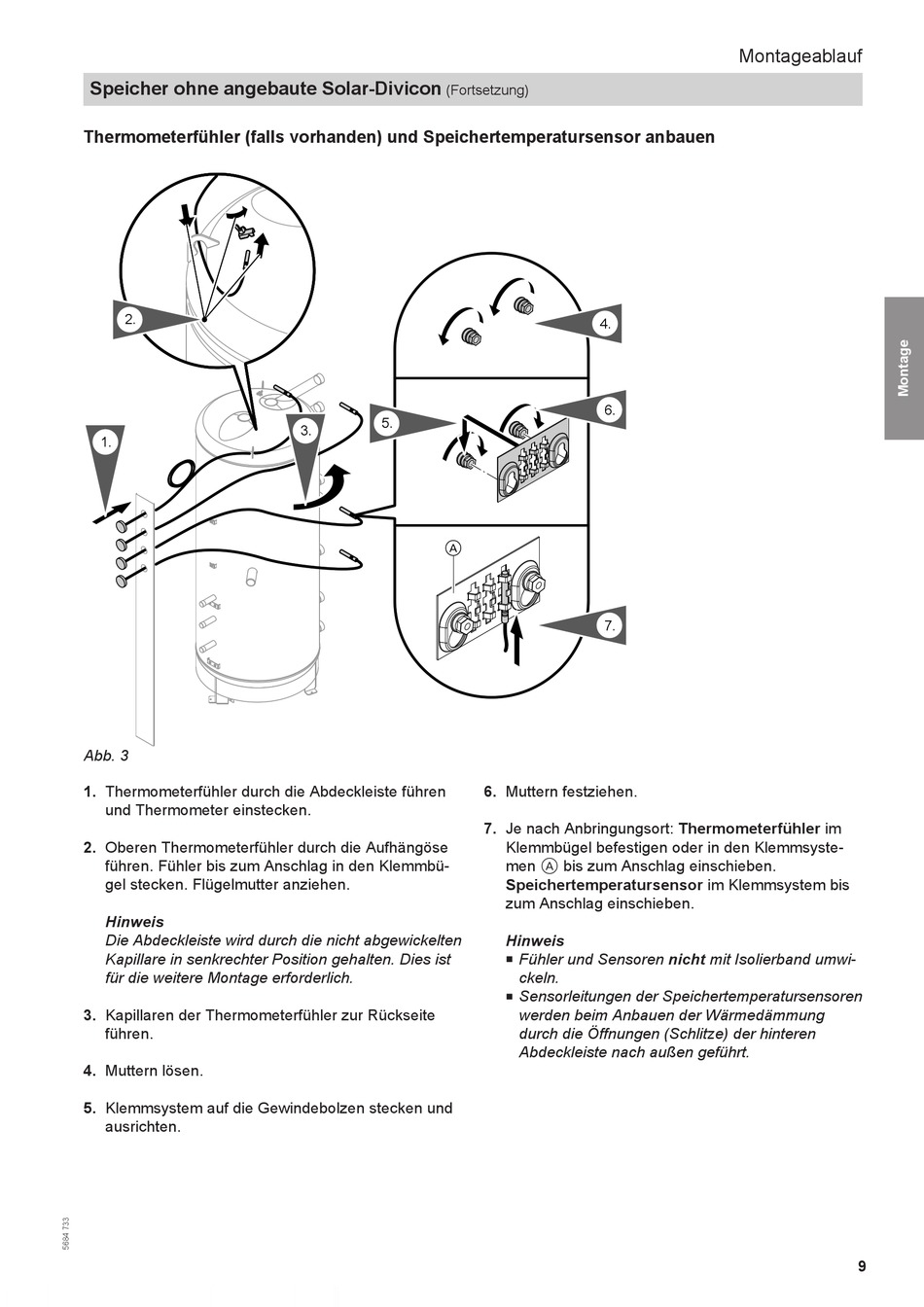

Abb. 3
1. Thermometerfühler durch die Abdeckleiste führen
und Thermometer einstecken.
2. Oberen Thermometerfühler durch die Aufhängöse
führen. Fühler bis zum Anschlag in den Klemmbü-
gel stecken. Flügelmutter anziehen.
Hinweis
Die Abdeckleiste wird durch die nicht abgewickelten
Kapillare in senkrechter Position gehalten. Dies ist
für die weitere Montage erforderlich.
3. Kapillaren der Thermometerfühler zur Rückseite
führen.
4. Muttern lösen.
5. Klemmsystem auf die Gewindebolzen stecken und
ausrichten.
(Fortsetzung)
5.
3.
A
4.
6.
7.
6. Muttern festziehen.
7. Je nach Anbringungsort: Thermometerfühler im
Klemmbügel befestigen oder in den Klemmsyste-
men A bis zum Anschlag einschieben.
Speichertemperatursensor im Klemmsystem bis
zum Anschlag einschieben.
Hinweis
Fühler und Sensoren nicht mit Isolierband umwi-
■
ckeln.
■ Sensorleitungen der Speichertemperatursensoren
werden beim Anbauen der Wärmedämmung
durch die Öffnungen (Schlitze) der hinteren
Abdeckleiste nach außen geführt.
