Becker C18 Montage- Und Betriebsanleitung

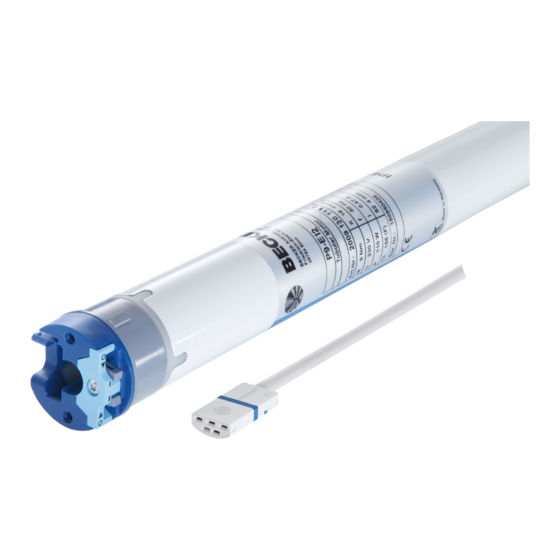

Rohrantrieb mit integriertem funkempfänger für zip-anlagen
Inhaltsverzeichnis
Quicklinks
P5-20...R40-17
Modell: C18
Montage- und Betriebsanleitung
de
Rohrantrieb mit integriertem Funkempfänger für
ZIP-Anlagen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 900 0b 22.10.2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker C18
Inhaltszusammenfassung für Becker C18
- Seite 1 P5-20...R40-17 Modell: C18 Montage- und Betriebsanleitung Rohrantrieb mit integriertem Funkempfänger für ZIP-Anlagen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 900 0b 22.10.2018 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 4 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 .................. -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für vertikale ZIP-Anwendungen • Einzel-, Gruppen und Zentralsteuerung per Funk • Kein Verdrahtungsaufwand zum Schalter oder einer Relaissteuerung • Antrieb und Sender frei kombinierbar • Einfache Einstellung der Endlagen über den Sender •... -
Seite 4: Gewährleistung
Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderun- gen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind. - Seite 5 • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die vom Antriebsher- steller freigegeben sind. Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefähr- den Sie Ihre und die Sicherheit Dritter, sodass die Verwendung von nicht freigegebenen Fremdproduk- ten oder nicht mit uns abgestimmten und nicht durch uns freigegebene Veränderungen unzulässig ist.
-
Seite 6: Bestimmungsgemäße Verwendung
ACHTUNG Sicherheitshinweise zur Vermeidung von Sachschäden. • Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen si- cherstellen. • Der Antrieb darf nicht an der Anschlussleitung transportiert werden. • Alle rastbaren Verbindungen und Befestigungsschrauben der Lager müssen auf festen Sitz überprüft werden. •... -
Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø35
Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig zwischen Rastnase und Rastzunge, so dass die Rastzunge die Rast- nase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. Ø35 A = Rastzunge... -
Seite 8: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58
Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. -
Seite 9: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 10: Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle
Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. - Seite 11 Bei Rundwellen: Messen Sie den Nocken des Laufringes (X, Y) aus. Anschließend klinken Sie das Rohr auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. Der Nocken des Laufringes darf zur Welle kein Spiel haben. Um eine sichere Übertragung des Drehmomentes bei Rundwellen sicherzustellen, empfehlen wir den Mitnehmer mit der Welle zu verschrauben (siehe nachfolgende Tabelle).
-
Seite 12: Inbetriebnahme
Inbetriebnahme Symbolerklärung AUF-Taste STOPP-Taste AB-Taste Einlerntaste Rohrantrieb quittiert mit Klacken (Einmal oder mehrmals) Rohrantrieb quittiert mit Nicken (Einmal oder mehrmals) 1 = Drehrichtungsschalter 2 = Funkschalter ACHTUNG Die Rohrantriebe sind für den Kurzzeitbetrieb ausgelegt. Ein eingebauter Thermoschutz- schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (langer Behang, bzw. -
Seite 13: Mastersender Einlernen
Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Schieben Sie den Funkschalter in die innere Position. Falls sich der Funkschalter schon in dieser Position befindet, schieben Sie den Schalter nach außen und wieder auf die innere Position zurück. ► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft Mastersender einlernen Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft für 3 Sekunden. -
Seite 14: Intelligentes Installationsmanagement
Drehrichtungsänderung über den Mastersender Das Ändern der Drehrichtung ist nur möglich, wenn keine Endlagen eingestellt sind. Drücken Sie die AUF- oder AB-Taste. ▻ Der Behang fährt in die gewünschte Richtung. ► Die Drehrichtungszuordnung ist OK. Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor: Drücken Sie zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die AUF- und die AB-Taste für 3 Sekunden. -
Seite 15: Punkt Unten Zu Anschlag Oben
Punkt unten zu Anschlag oben Fahren Sie die gewünschte untere Endlage an. Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die AB- Taste und halten Sie die beiden Tasten gedrückt. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie Auf bis gegen den dauerhaft vorhandenen Anschlag. ▻... -
Seite 16: Zwischenpositionen I + Ii
Zwischenpositionen I + II Die Zwischenpositionen I + II sind frei wählbare Positionen des Behanges, zwischen den zwei Endlagen. Jeder Fahrtaste lässt sich jeweils eine Zwischenposition zuordnen. Vor dem Einstellen einer Zwischenposition müssen beide Endlagen eingestellt sein. Einstellen der gewünschten Zwischenposition Fahren Sie den Behang in die gewünschte Zwischenposition. -
Seite 17: Sender Löschen
Sender löschen Sender einzeln löschen Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden (siehe Mastersender einlernen [} 13]). Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekunden ▻... -
Seite 18: Master Überschreiben
Master überschreiben Es gibt 2 Möglichkeiten den Master zu überschreiben: • Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung • Rohrantrieb in Lernbereitschaft bringen mit dem Funkschalter Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung Damit der neue Mastersender nur in den gewünschten Rohrantrieb eingelernt wird, müs- sen Sie alle anderen Rohrantriebe, die mit an der gleichen Spannungsversorgung ange- schlossen sind, aus der Lernbereitschaft bringen. -
Seite 19: Einstellen Der Endlagen Mit Auto-Install (Für Zip-Anwendungen Mit Schwerer Endleiste)
Einstellen der Endlagen mit Auto-Install (für ZIP-Anwendungen mit schwerer Endleiste) Für eine ordnungsgemäße Ausführung der Auto-Install Funktion, muss das benötigte Drehmoment in der unteren Endlage min- destens 1/3 des Nennmomentes des verwendeten Rohrantriebes betragen. Beispiel: Rohrantrieb 12 Nm, Wickelwelle Ø85 mm (r= 0,0425 m, im abgewickelten Zustand kein Behang mehr auf der Wickelwelle). 1/3 des Nennmomentes entspricht 4 Nm, dies bedeutet bei dieser Wickelwelle ca. -
Seite 20: Vor-Ort-Bedienung Mit Einem Einfachtaster
Vor-Ort-Bedienung mit einem Einfachtaster Anschluss Verwenden Sie ausschließlich Einfachtaster (Schließer). Schließen Sie pro Antrieb einen Taster an. Der Taster darf in den ersten 5 Sekunden, nach dem die Netzspannung einge- schaltet wurde, nicht betätigt werden. Taster (Schließer) Tastenbefehle <1 Sekunde Fahrt in Selbsthaltung >1 Sekunde Fahrt in Totmann... -
Seite 21: Programmieren Der Fahrzeiten
Programmieren der Fahrzeiten Diese Funktion ist nur mit „MemoControl“ Sendern des Becker-Steuerungs-Programmes Centronic möglich. Dieser Rohrantrieb kann je eine Schaltzeit für eine AUF- und eine AB-Fahrt speichern. In der Schiebeschalterstellung „Uhr“ wird die AUF- bzw. AB-Fahrt alle 24 Stunden automatisch wiederholt. -
Seite 22: Technische Daten Ø35
Technische Daten Ø35 Rohrantrieb P5-20 P5-30 P9-16 Modell CPSOF Z1 Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,47 0,47 0,47 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø [mm] Frequenz 868,3 MHz Emissionsschalldruckpegel [dB(A)]... -
Seite 23: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rohrantrieb läuft nicht. Neuen Sender einlernen. Sender innerhalb der Reichweite des Rohrantriebs bringen. Fahr- oder Stopptaste am Sender in unmittelbarer Nähe des Rohrantriebes mindestens 5x betätigen. Batterien richtig einlegen bzw. neue Batterien verwenden. Elektr. Anschluss überprüfen. Thermoschutzschalter im Rohrantrieb hat angesprochen. -
Seite 24: Anschlussbeispiel
Anschlussbeispiel... -
