3. Montage
3.1. Transport und Auspacken
Stellen Sie sicher, dass das Gerät während des Transports (vor allem bei Verwendung ei-
nes Gabelstaplers) nicht herunterrutschen oder herunterfallen kann. Um Schäden an der
Lackierung zu Vermeiden ist dass Zulegen von Hölzern zwischen Gabel und Grundrahmen
empfohlen.
Achten Sie darauf, dass beide Gabeln an der Unterseite des Gehäuses aufliegen, bevor sie
das Gerät anheben. Falsche Handhabung kann an am Gerät schweren Schaden anrichten.
Personen müssen während des Hubvorgangs ausreichend Sicherheitsabstand zum Gerät
halten.
3.2. Wahl des Aufstellungsortes
• Der Aufstellungsort muss über eine feste und ebene Oberfläche verfügen.
• Der Fußboden sollte rutschfest sein, um die Gefahr für das Bedienpersonal zu mini-
mieren.
• Das Gerät darf nicht in explosionsgefährdeten Bereichen aufgestellt werden.
Beachten Sie weiters die Aufstellungshinweise unter 1.1.
3.3. Montage
Montieren Sie die Rollen an der Plattform. Die Rollen mit Bremse sind so zu montieren,
dass diese zum Benutzer zeigen.
Montieren Sie nun die Standfüße an der Plattform. Beachten Sie, dass der längere Arm der
Füße zum Benutzer zeigen muss.
Heben Sie das Gerät mit einem geeigneten Mittel an (z.B. Stapler) auf die Standfüße und
befestigen Sie dieses über die 4 Montageschrauben.
Im Anschluss hängen Sie den Rollenhalter in die Führungsschienen ein. Damit ist der Zu-
sammenbau abgeschlossen.
Der Rollenhalter kann auch ohne Schiebemechanismus fest am Gerät verschraubt
werden. Sollte diese Variante bevorzugt werden (für immer gleichbleibende Paket-
größe leichter nutzbar) muss das Schienensystem abgeschraubt und der Rollenhal-
ter fest auf dem Gerät montiert werden.

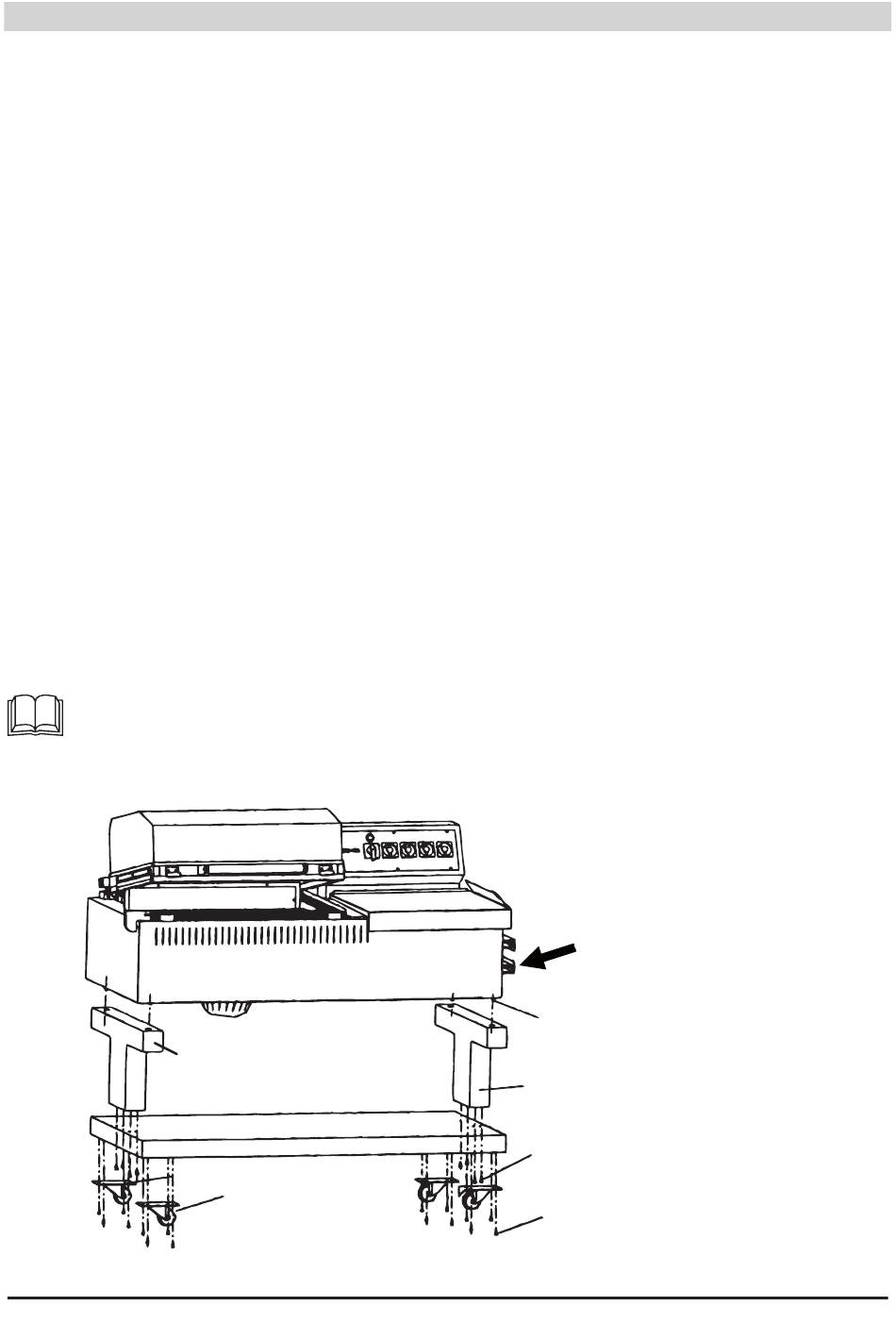

8
Standfuss links
(längerer Arm nach vorne)
Rolle
Rolle mit Bremse
Führungsschienen Rollenhalter
Montagebohrungen beachten!
Standfuss rechts
(längerer Arm nach vorne)
Halteschrauben Standfüsse
Halteschrauben Rollen
