Bomar Extend Serie Bedienungsanleitung Seite 103

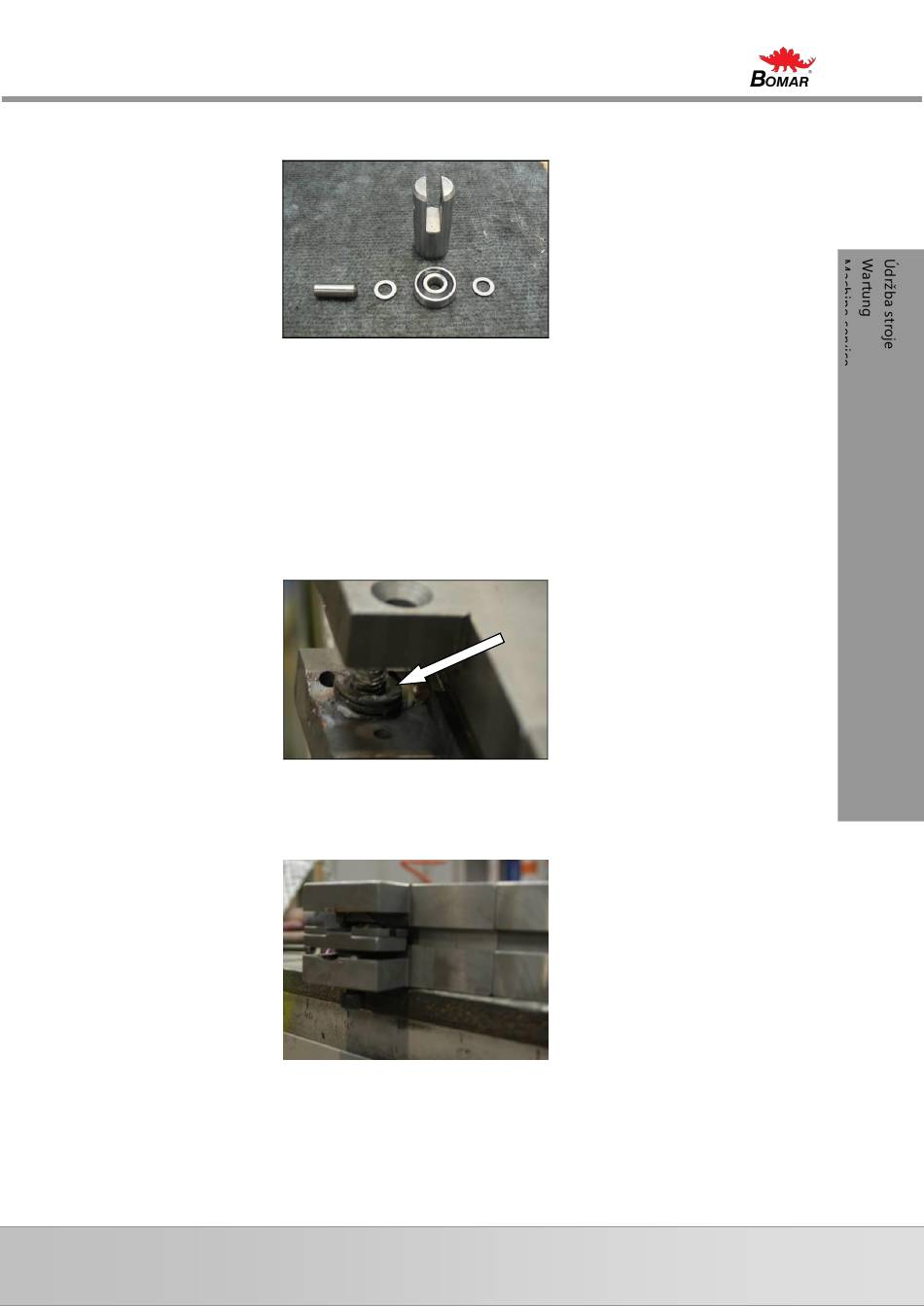

11. Mit Hilfe eines Austreibers den Lagerbolzen aus der Lagerhalterung
herausschlagen.
12. Alle Bauteile überprüfen und die beschädigten Teile, einschl. Lager und
HM-Ring ersetzen.
13. Bei der Montage die Halterung im Spannstock spannen.
14. Lager und Unterlegscheiben einsetzen und den Bolzen wieder einklopfen.
15. Den kompletten Kolben in den Führungswürfel einsetzen. Der Kolben
muss sich im Würfel frei bewegen.
16. Mit der Madenschraube wird der Lauf des Kolbens begrenzt (im Kolben ist
eine Nut, in der sich die Madenschraube befindet.) Die Madenschraube
mit minimalem Spiel anziehen, dass sich der Kolben bewegen kann.
17. Die Tellerfedern einsetzen. Die Anzahl der Tellerfedern muss der Anzahl
der ausgebauten Federn entsprechen. Die Tellerfedern befinden sich
gegeneinander 1-1. Die ungerade Tellerfeder befindet sich auf der Seite
des beweglichen Hartmetalls.
