▶ Bedieneinheit nach oben abnehmen.
1.

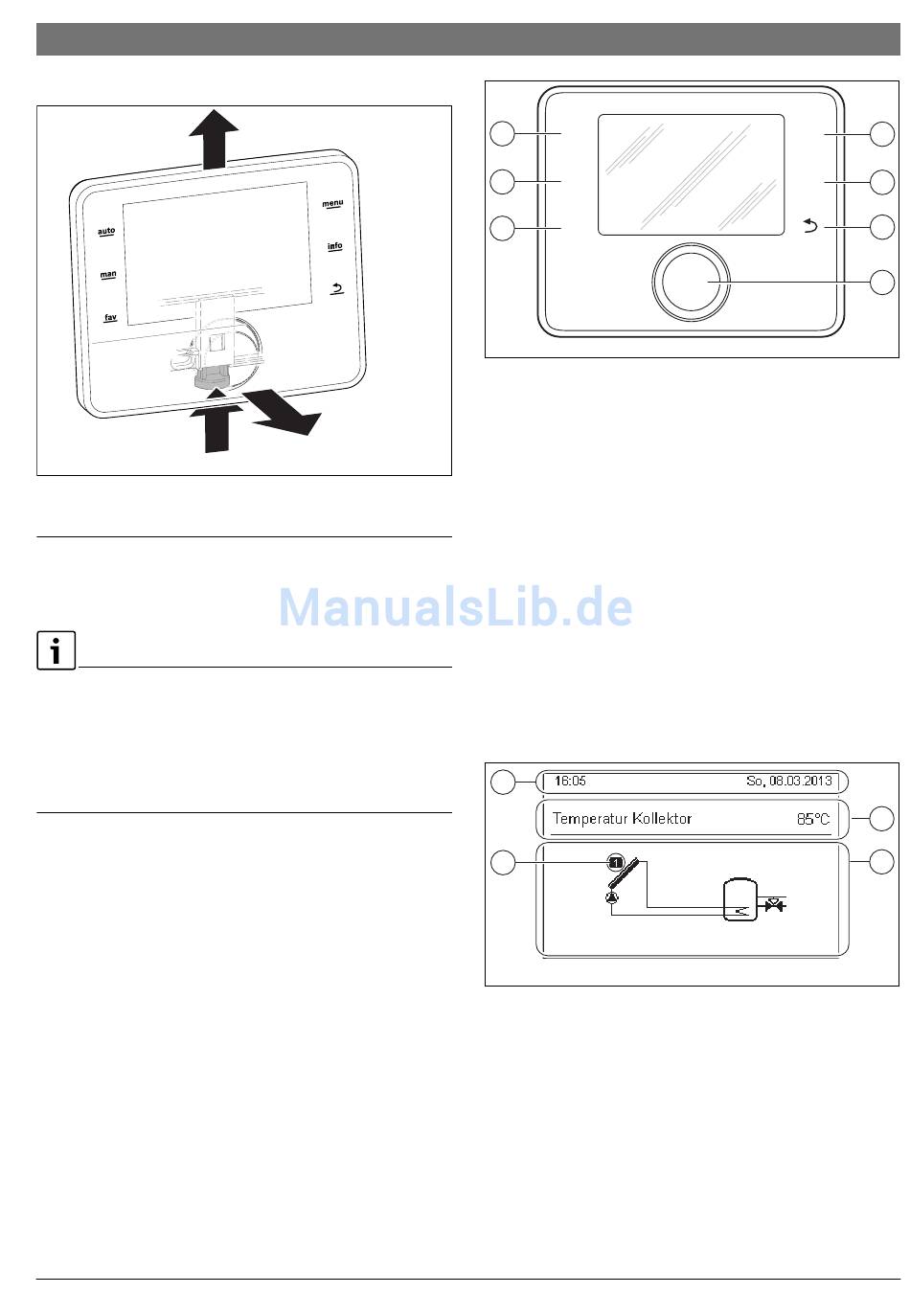

Bild 5 Bedieneinheit abnehmen
4

Grundlagen der Bedienung

4.1 Übersicht der Bedienelemente
Wenn die Beleuchtung des Displays aus ist, bewirkt das erste
Drücken eines beliebigen Bedienelements lediglich das Ein-
schalten der Beleuchtung. Die Beschreibungen der Bedien-
schritte in dieser Anleitung gehen immer von eingeschalteter
Beleuchtung aus. Wenn kein Bedienelement betätigt wird, geht
die Beleuchtung automatisch aus.
CS 200
3.
2.
0010005431-001
3
auto
2
man
1
fav
Bild 6 Bedienelemente
[1] fav-Taste – Favoritenfunktionen aufrufen
[2] man-Taste – automatischen Wechsel der angezeigten
Temperaturen in der Standardanzeige deaktivieren
[3] auto-Taste – automatischen Wechsel der angezeigten
Temperaturen in der Standardanzeige aktivieren
[4] menu-Taste – Hauptmenü zu öffnen (gedrückt halten, um
das Servicemenü zu öffnen)
[5] info-Taste – Infomenü aufrufen oder Informationen zur
aktuellen Auswahl
[6] Zurück-Taste – Übergeordnete Menüebene aufrufen oder
Wert verwerfen (kurz drücken), zur Standardanzeige zu-
rückkehren (gedrückt halten)
[7] Auswahlknopf – Auswählen (drehen) und Bestätigen
(drücken)
4.2 Übersicht der Symbole im Display
1
4
Bild 7 Beispiel für die Symbole in der Standardanzeige
[1] Informationszeile – Anzeige von Uhrzeit, Wochentag und
Datum
[2] Textinformation – Anzeige der Bezeichnung des aktuell
dargestellten Temperaturfühlers und der damit erfassten
Temperatur.
[3] Grafische Darstellung der Anlage
[4] Nummer und Position Temperaturfühler
Grundlagen der Bedienung | 7
menu
info
0010005432-001
0010003249-001
6720830496 (2015/06)
