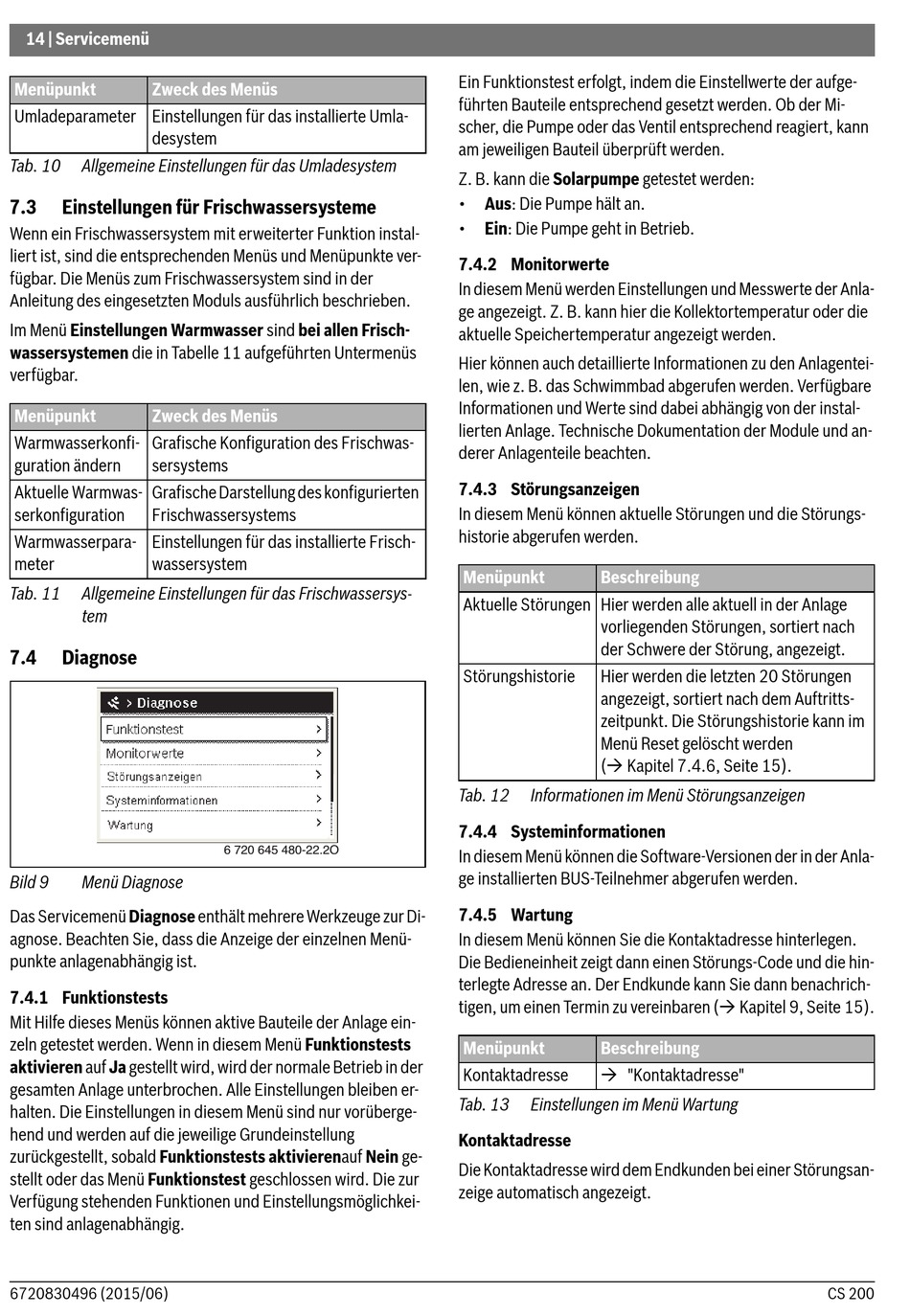

14 | Servicemenü
Menüpunkt Zweck des Menüs
Umladeparameter Einstellungen für das installierte Umla-
desystem
Tab. 10 Allgemeine Einstellungen für das Umladesystem
7.3 Einstellungen für Frischwassersysteme
Wenn ein Frischwassersystem mit erweiterter Funktion instal-
liert ist, sind die entsprechenden Menüs und Menüpunkte ver-
fügbar. Die Menüs zum Frischwassersystem sind in der
Anleitung des eingesetzten Moduls ausführlich beschrieben.
Im Menü Einstellungen Warmwasser sind bei allen Frisch-
wassersystemen die in Tabelle 11 aufgeführten Untermenüs
verfügbar.
Menüpunkt Zweck des Menüs
Warmwasserkonfi- Grafische Konfiguration des Frischwas-
guration ändern sersystems
Aktuelle Warmwas- Grafische Darstellung des konfigurierten
serkonfiguration Frischwassersystems
Warmwasserpara- Einstellungen für das installierte Frisch-
meter wassersystem
Tab. 11 Allgemeine Einstellungen für das Frischwassersys-
tem
7.4

Diagnose

Bild 9 Menü Diagnose
Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Di-
agnose. Beachten Sie, dass die Anzeige der einzelnen Menü-
punkte anlagenabhängig ist.

7.4.1 Funktionstests

Mit Hilfe dieses Menüs können aktive Bauteile der Anlage ein-
zeln getestet werden. Wenn in diesem Menü Funktionstests
aktivieren auf Ja gestellt wird, wird der normale Betrieb in der
gesamten Anlage unterbrochen. Alle Einstellungen bleiben er-
halten. Die Einstellungen in diesem Menü sind nur vorüberge-
hend und werden auf die jeweilige Grundeinstellung
zurückgestellt, sobald Funktionstests aktivierenauf Nein ge-
stellt oder das Menü Funktionstest geschlossen wird. Die zur
Verfügung stehenden Funktionen und Einstellungsmöglichkei-
ten sind anlagenabhängig.
6720830496 (2015/06)
6 720 645 480-22.2O
Ein Funktionstest erfolgt, indem die Einstellwerte der aufge-
führten Bauteile entsprechend gesetzt werden. Ob der Mi-
scher, die Pumpe oder das Ventil entsprechend reagiert, kann
am jeweiligen Bauteil überprüft werden.
Z. B. kann die Solarpumpe getestet werden:
• Aus: Die Pumpe hält an.
• Ein: Die Pumpe geht in Betrieb.

7.4.2 Monitorwerte

In diesem Menü werden Einstellungen und Messwerte der Anla-
ge angezeigt. Z. B. kann hier die Kollektortemperatur oder die
aktuelle Speichertemperatur angezeigt werden.
Hier können auch detaillierte Informationen zu den Anlagentei-
len, wie z. B. das Schwimmbad abgerufen werden. Verfügbare
Informationen und Werte sind dabei abhängig von der instal-
lierten Anlage. Technische Dokumentation der Module und an-
derer Anlagenteile beachten.
7.4.3 Störungsanzeigen
In diesem Menü können aktuelle Störungen und die Störungs-
historie abgerufen werden.
Menüpunkt Beschreibung
Aktuelle Störungen Hier werden alle aktuell in der Anlage
vorliegenden Störungen, sortiert nach
der Schwere der Störung, angezeigt.
Störungshistorie Hier werden die letzten 20 Störungen
angezeigt, sortiert nach dem Auftritts-
zeitpunkt. Die Störungshistorie kann im
Menü Reset gelöscht werden
( Kapitel 7.4.6, Seite 15).
Tab. 12 Informationen im Menü Störungsanzeigen

7.4.4 Systeminformationen

In diesem Menü können die Software-Versionen der in der Anla-
ge installierten BUS-Teilnehmer abgerufen werden.

7.4.5 Wartung

In diesem Menü können Sie die Kontaktadresse hinterlegen.
Die Bedieneinheit zeigt dann einen Störungs-Code und die hin-
terlegte Adresse an. Der Endkunde kann Sie dann benachrich-
tigen, um einen Termin zu vereinbaren ( Kapitel 9, Seite 15).
Menüpunkt Beschreibung
 "Kontaktadresse"
Kontaktadresse
Tab. 13 Einstellungen im Menü Wartung
Kontaktadresse
Die Kontaktadresse wird dem Endkunden bei einer Störungsan-
zeige automatisch angezeigt.
CS 200
