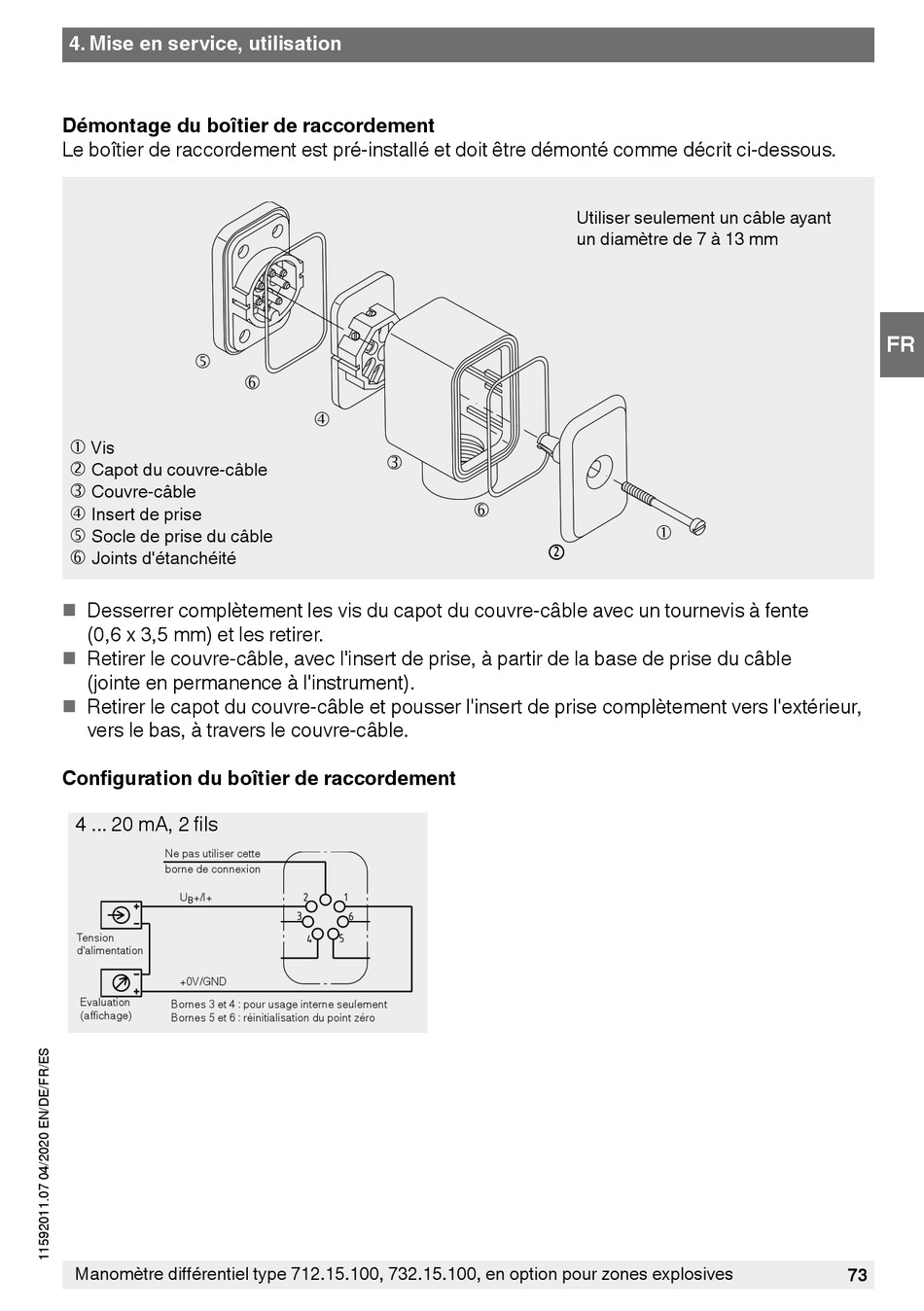

4. Mise en service, utilisation
Démontage du boîtier de raccordement
Le boîtier de raccordement est pré-installé et doit être démonté comme décrit ci-dessous.


Vis
Capot du couvre-câble

Couvre-câble


Insert de prise
Socle de prise du câble


Joints d'étanchéité
Desserrer complètement les vis du capot du couvre-câble avec un tournevis à fente
■
(0,6 x 3,5 mm) et les retirer.
Retirer le couvre-câble, avec l'insert de prise, à partir de la base de prise du câble
■
(jointe en permanence à l'instrument).
Retirer le capot du couvre-câble et pousser l'insert de prise complètement vers l'extérieur,
■
vers le bas, à travers le couvre-câble.
Configuration du boîtier de raccordement
4 ... 20 mA, 2 fils
Ne pas utiliser cette
borne de connexion
U +/I+
B
Tension
d'alimentation
+0V/GND
Evaluation
Bornes 3 et 4 : pour usage interne seulement
(affichage)
Bornes 5 et 6 : réinitialisation du point zéro
Manomètre différentiel type 712.15.100, 732.15.100, en option pour zones explosives



Utiliser seulement un câble ayant
un diamètre de 7 à 13 mm



