4. Inbetriebnahme, Betrieb

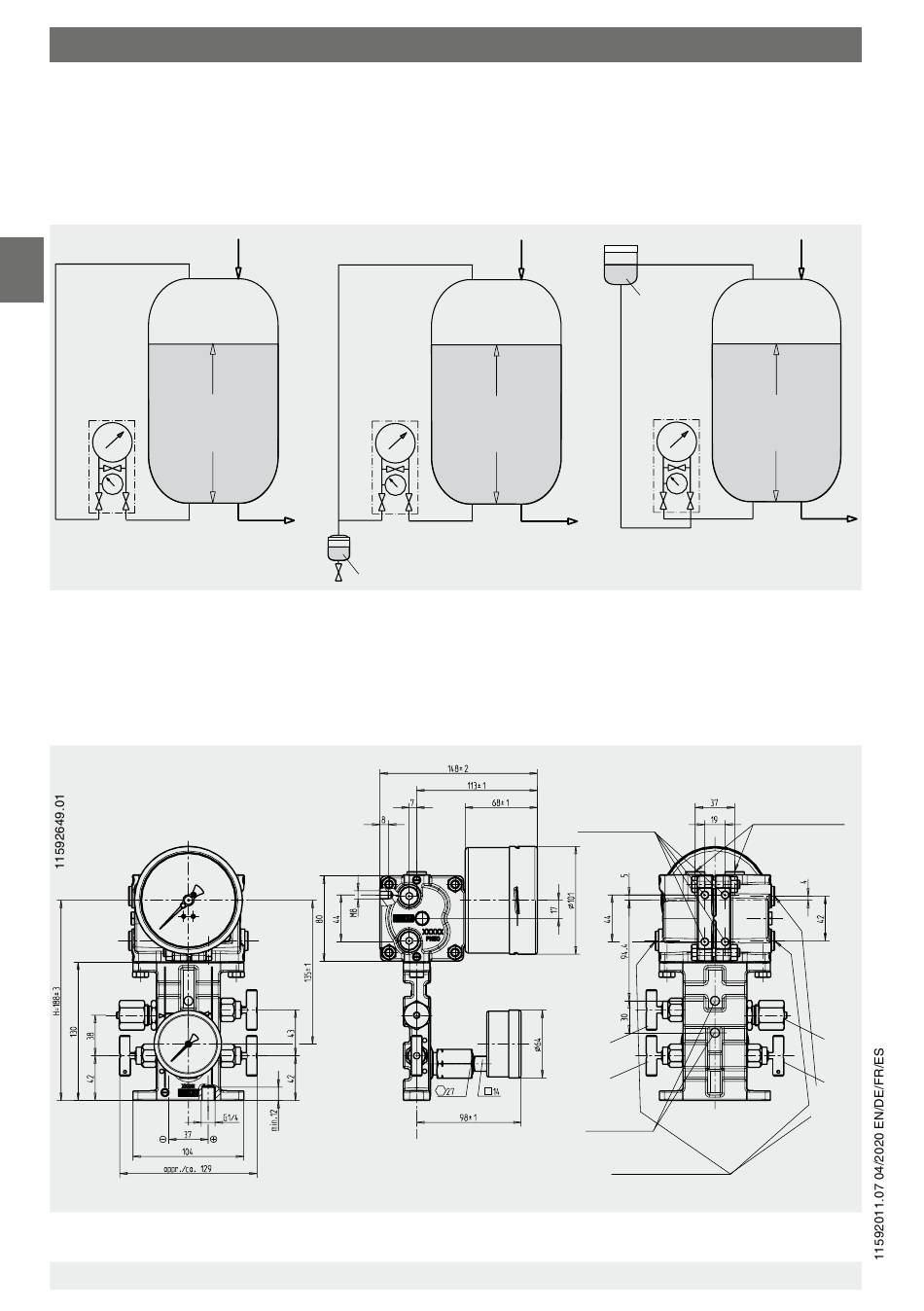

Montagearten zur Füllstandsmessung
Standard bei Kryobehältern
(verflüssigte Gase)
Einfüllanschluss
DE
Δp
p p
D B
⊖ ⊕
Wandmontage
Befestigung an 4 Montagebohrungen M8 oder mit 2 Befestigungsbohrungen Ø 8,5 mm
38
2 Beispiele für Behälter mit separatem Kondensatgefäß
p
D
h
p
D
⊖
Entnahmean-
schluss
Kondensat
Differenzdruckmanometer, Typen 712.15.100, 732.15.100, optional für Ex-Bereiche
Einfüllanschluss
p
D
Δp
h
p
B
⊕
Entnahmean-
schluss
Druckaus-
gleichsventil
Absperrventil ⊕
Einfüllanschluss
Kondensat
Niveau-
gefäß
Δp
⊖ ⊕
Montagebohrungen M8
Befestigungsboh-
rungen Ø 8,5
Prozessanschlüsse G 1/4
p
D
h
Entnahmean-
schluss
Prozessanschlüsse
G 1/4
Prüfan-
schluss
Absperr-
ventil ⊖
